درخواست: راهنمایی برای کاهش ولتاژ های ای سی 3140

[esmail re]

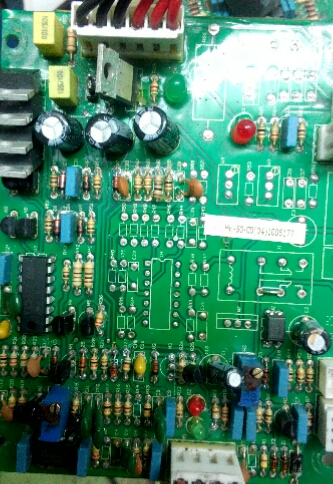

ولتاژ های ای سی 3140استاندارد نیست یعنی ولتاژ پایه های 2،6بترتیب 0.176،0.015میباشد نمیدونم چیکارش کنم از دوستان تقاضای راهنمایی دارم



[بهبود 68]

دوست عزیز مشکل دستگاه چیه ؟ رو پایه ی7 باید 12 ولت داشته باشی،ببین موجود هست؟ پروب منفی رو به بدنه ی 7812 اتصال بده و پروب مثبت رو به پایه 2 این آی سی اتصال بده آیا با چرخاندن ولوم جریان خارجی عدد روی مولتی متر تغییر میکند؟
درضمن مولتی متر آنالوگ تغیرات رو بهتر نشون میده تو این گونه موارد
موفق باشی



[esmail re]

دوست عزیز سلام من این کار را هم با اسکوپ و هم با مولتی متر انجام دادم ولتاژ از 0.167تا0.665میرسه نمیدونم چه مشکلی داره همه پارامترها درسته یعنی ولتاژ رگوله 12 ولت .خروجی 3525 تاروی خروجی فت درایور14.2ولت مربعی دارم ولی نمیدونم چرا دستگاه او سی میشه حتی ماسفت ها ،هم نشتی نداره خواهش کمک کنید



[بهبود 68]

با سلام
دوست عزیز آیا مشکل دستگاهت اینه که با تک ضربه ی الکترود پروتکت میکنه؟آیا اتصالات شنت رو بررسی کردی؟سوکت شنت دارای سیم نمونه گیر ولتاژ هم هست؟
با چرخاندن ولوم ولتاژ پایه ی2 تغییر میکنه؟
رو دو سر ولوم ت چند ولت داری؟با کم و زیاد کردن ولوم سر وسط ولوم نسبت به پایه های کناری تغیرات ولتاژ داره؟(کم و زیاد میشه؟)
سپاس



[esmail re]

با سلام دوست عزیز
بله مشکل دستگاه من اینه که با تک ضربه الکترود دستگاه پروتکت میشه،اتصالات مقاوخت های شنتم درسته چون تو خروجی ولتاژ55ولت را دارم ،بله دارای سوکت نمونه گیر ولتاژ هم هست ،اگر منظورتون اینکه با چرخاندن ولوم تغییرات در پایه 2ای سی 3140است بله تغییر اون از0.176تا0.665میباشد،واگر منظورتون تغییرات ولعاژ در ولوم است پایه 1ثابت با ولتاژ8ولت،پایه2متغیر از0.01تا7ولت،وپایه 3ولوم ثابت 0.1ولت میباشد
باتشکر از شما دوست گرام



[esmail re]

با سلام دوست عزیز
بله مشکل دستگاه من اینه که با تک ضربه الکترود دستگاه پروتکت میشه،اتصالات مقاوخت های شنتم درسته چون تو خروجی ولتاژ55ولت را دارم ،بله دارای سوکت نمونه گیر ولتاژ هم هست ،اگر منظورتون اینکه با چرخاندن ولوم تغییرات در پایه 2ای سی 3140است بله تغییر اون از0.176تا0.665میباشد،واگر منظورتون تغییرات ولعاژ در ولوم است پایه 1ثابت با ولتاژ8ولت،پایه2متغیر از0.01تا7ولت،وپایه 3ولوم ثابت 0.1ولت میباشد
باتشکر از شما دوست گرام



[بهبود 68]

با سلام
صرفا داشتن ولتاژ خروجی نمیتونه بیانگر درست بودن اتصالات شنت باشه،برای مثال شما اگه سوکت شنت رو از برد هم جدا کنی باز هم تو خروجی ولتاژ هستش،شنت فقط برای سنس جریان جوشکاری لازمه در حالی که ولتاژ خروجی از سوئیچ شدن فت های قدرت تامین میشه و این دو هیچ ارتباطی بهم ندارن،لحیم دور شنت رو با هویه وات بالا به طور کامل داغ کن تا لحیم به صورت مذاب در بیاد، سوکت شنت رو هم در برد ترانس هم در برد مین به دقت بررسی کن
اگه کارهای بالا نتیجه داد که هیچی اگه نداد باید تست ترانس ها رو انجام بدی،تست و گزارش کن
موفق باشی



[farhad0007]

سلام لطفا 3140 را تعویض کنید



[esmail re]

سلام دوستان ممنون از راهنمایی هاتون باتوجه به فرموده دوستم برد وسط را لحیم کاری کردم و در حین کار متوجه شدم که، مسیر که از
اون ولتاژ فیدبک خروجی گرفته میشد بطور خیلی ضعیفی یک تکه خیلی کوچک از مسیر از بین رفته بود و با برقراری مسیر مشکل حل شد.
با تشکر از همه دوستان
