دیود با نوار سبز در بخش های ولتاژ برد

[armin-a]

سلام همکاران
تعدادی دیود روی برد داریم که مشکی رنگ هستن با نوار سبز رنگ و در بخش ،های ولتاژ برد قرار دارن.مشخصات روی دیود nxn هست. تست اینا

چگونه ست و کلا چه نوع دیدی هستن.هیچکدام از دیودها با این مشخصات روی برد و خارج برد با اهمتر از هر طرف بزنی واکنش نشون نمیدن و مقادیر ندارن.تصاویر هم قرار میدم
تشکر از همگی



[HS13&86]

سلام همکاران

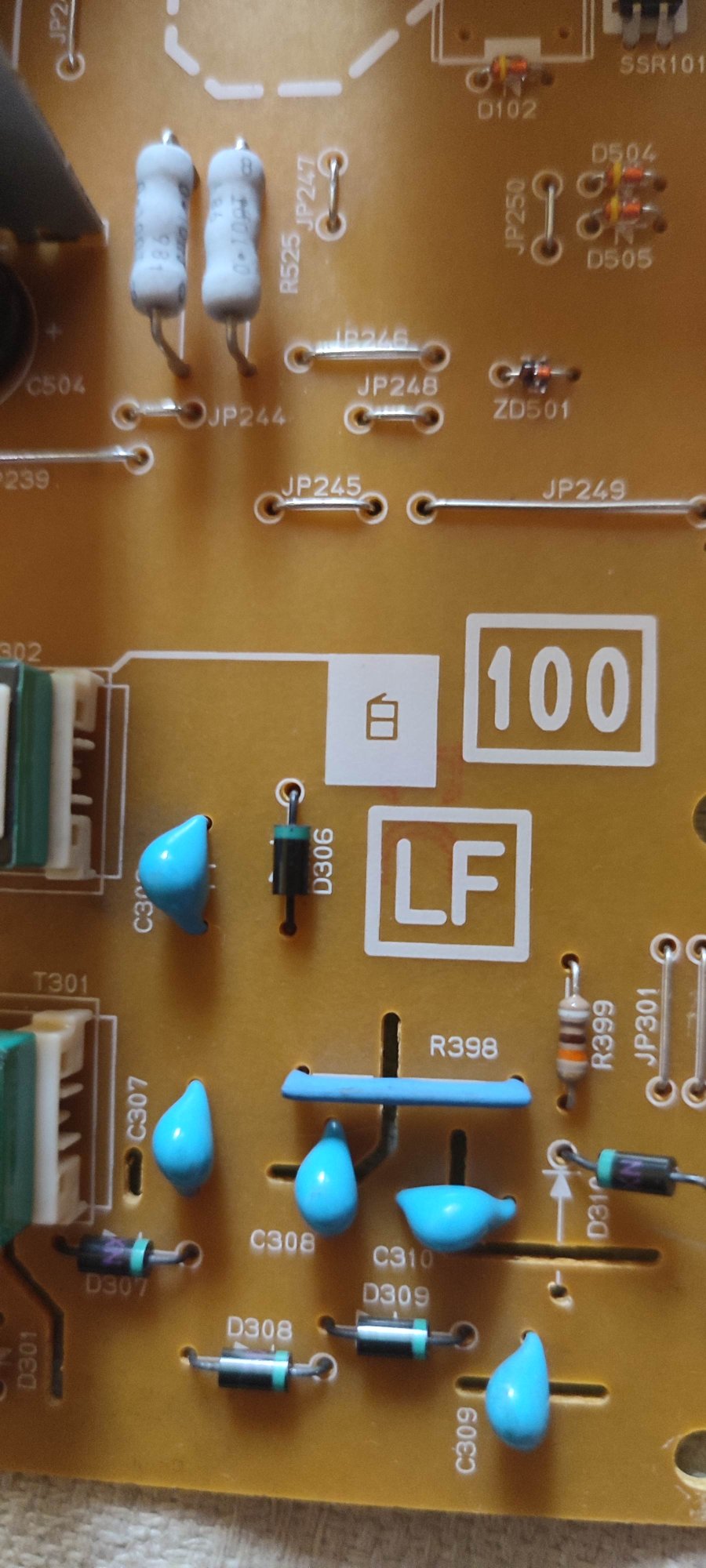

تعدادی دیود روی برد داریم که مشکی رنگ هستن با نوار سبز رنگ و در بخش ،های ولتاژ برد قرار دارن.مشخصات روی دیود nxn هست. تست اینامشاهده فایل‌پیوست 205072 چگونه ست و کلا چه نوع دیدی هستن.هیچکدام از دیودها با این مشخصات روی برد و خارج برد با اهمتر از هر طرف بزنی واکنش نشون نمیدن و مقادیر ندارن.تصاویر هم قرار میدم
تشکر از همگی

درود،
ولتاژ فوروارد دیود های ولتاژ بالا، بین ۵ الی ۲۰۰ ولت می‌تونه باشه و به همین دلیل تست دیود مولتی متر کار ساز نیست.
نیاز به تستر های خاص و یا روش های متفرقه برای تست دیود های مورد نظر هست.



[armin-a]

درود،
ولتاژ فوروارد دیود های ولتاژ بالا، بین ۵ الی ۲۰۰ ولت می‌تونه باشه و به همین دلیل تست دیود مولتی متر کار ساز نیست.
نیاز به تستر های خاص و یا روش های متفرقه برای تست دیود های مورد نظر هست.

مهندس مگه این دیود چیه؟از چه نوعی هست؟دیتاشیت هم نیومد بالا از روی نوشته دیود که بود nxn



[HS13&86]

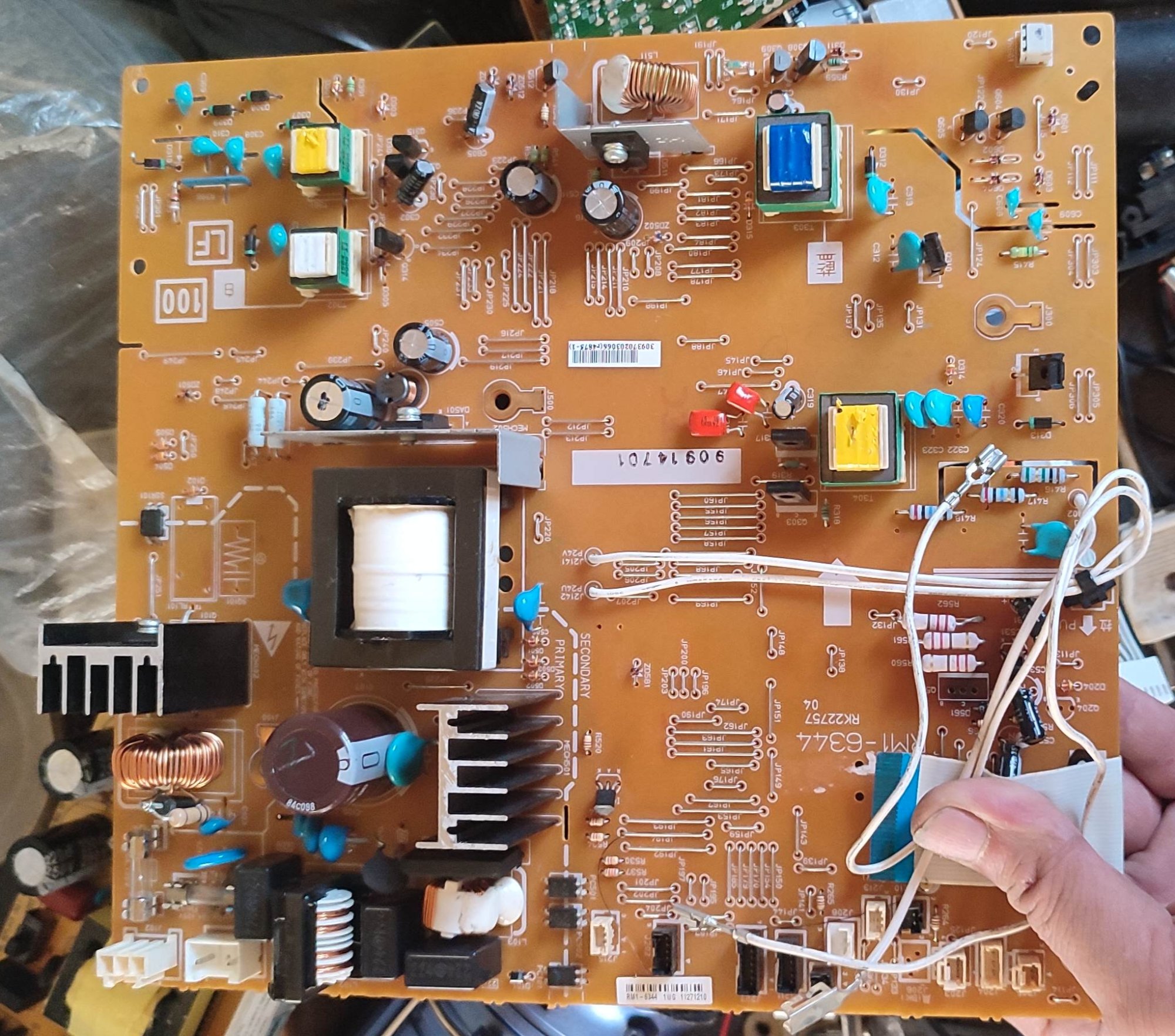

مشاهده فایل‌پیوست 205074

مهندس مگه این دیود چیه؟از چه نوعی هست؟دیتاشیت هم نیومد بالا از روی نوشته دیود که بود nxn

جنس هسته دیود مثل اکثر دیود ها سیلیکونی هست.
جزو دیود های ولتاژ بالا high voltage قرار میگیره.
انواع روش های تست مختلف داره که البته نیازی به مولتی متر هم نداره ( اگر خواستید ساده ترین رو شرح بدم)
ضمنا لینک دیتاشیت یک نمونه از این دیود ها رو قرار میدم تا متوجه منظورم بشید.

دیتاشیت دیود ولتاژ بالا 2CL75



[armin-a]

جنس هسته دیود مثل اکثر دیود ها سیلیکونی هست.
جزو دیود های ولتاژ بالا high voltage قرار میگیره.
انواع روش های تست مختلف داره که البته نیازی به مولتی متر هم نداره ( اگر خواستید ساده ترین رو شرح بدم)
ضمنا لینک دیتاشیت یک نمونه از این دیود ها رو قرار میدم تا متوجه منظورم بشید.

دیتاشیت دیود ولتاژ بالا 2CL75

مهندس جان ممنون از توضیحاتت،روش تست هم بگی عالی هست. خیلی لطف کردی♥️♥️



[HS13&86]

مهندس جان ممنون از توضیحاتت،روش تست هم بگی عالی هست. خیلی لطف کردی♥️♥️

خواهش میکنم دوست عزیز.
احتمالا این چراغ نارنجی نئونی داخل فازمتر و اتو و سماور و... رو دیدید.
ساده ترین روش تست که نتیجه اطمینان ۹۸ درصدی داره، این هست که همین نوع لامپ ( البته دارای مقاومت ) یک سر به برق ۲۲۰ ولت متصل کنید و سر دیگه لامپ به یکی از پایه های پایه دیود، و پایه دیگر دیود به سر دیگر ۲۲۰ ولت.
داخل این چراغ های نئون دو الکترود ( میله )
وجود داره که در صورتی که به ولتاژ AC متصل بشن هر دو میله نور میده اما در صورتی که به DC متصل بشه تنها یکی از میله ها روشن میشه.
با توجه به یکسوکنندگی دیود، در این آزمایش اگر یکی از میله های داخل چراغ نئون روشن شد ، دیود سالم هست.
اما اگر هر دو میله روشن شد یا هیچکدوم روشن نشد دیود سوخته.
اگر کوچکترین ابهامی دارید آزمایش با شکل توضیح بدم تا متحمل خطر و خسارت نشید.



[armin-a]

خواهش میکنم دوست عزیز.
احتمالا این چراغ نارنجی نئونی داخل فازمتر و اتو و سماور و... رو دیدید.
ساده ترین روش تست که نتیجه اطمینان ۹۸ درصدی داره، این هست که همین نوع لامپ ( البته دارای مقاومت ) یک سر به برق ۲۲۰ ولت متصل کنید و سر دیگه لامپ به یکی از پایه های پایه دیود، و پایه دیگر دیود به سر دیگر ۲۲۰ ولت.
داخل این چراغ های نئون دو الکترود ( میله )
وجود داره که در صورتی که به ولتاژ AC متصل بشن هر دو میله نور میده اما در صورتی که به DC متصل بشه تنها یکی از میله ها روشن میشه.
با توجه به یکسوکنندگی دیود، در این آزمایش اگر یکی از میله های داخل چراغ نئون روشن شد ، دیود سالم هست.
اما اگر هر دو میله روشن شد یا هیچکدوم روشن نشد دیود سوخته.
اگر کوچکترین ابهامی دارید آزمایش با شکل توضیح بدم تا متحمل خطر و خسارت نشید.

سپاس مهندس جان گرفتم چی شد. ممنون از راهنمایی کاملتون،فقط جهت دیود فرقی نداره چطوری قرار بگیره؟



[HS13&86]

سپاس مهندس جان گرفتم چی شد. ممنون از راهنمایی کاملتون،فقط جهت دیود فرقی نداره چطوری قرار بگیره؟

خیر معلومه که فرقی نداره.
به این آزمایش اصطلاحا آزمایش high voltage گفته میشه.
ضمنا نگفتید چرا خواستید این دیود ها رو تست کنید؟



[armin-a]

خیر معلومه که فرقی نداره.
به این آزمایش اصطلاحا آزمایش high voltage گفته میشه.
ضمنا نگفتید چرا خواستید این دیود ها رو تست کنید؟

ممنون از پاسختون.حقیقتا خواستم از روی این برد بردارم بزنم به مدار شوکر،ببینم خروجی قویتر میشه یا نه. کلی برد اوراقی هست کنارم اما دریغ از یک دیود جوندار که بتونه خروجی مدار شوکر منو تقویت کنه



[امیر سجاد]

ممنون از پاسختون.حقیقتا خواستم از روی این برد بردارم بزنم به مدار شوکر،ببینم خروجی قویتر میشه یا نه. کلی برد اوراقی هست کنارم اما دریغ از یک دیود جوندار که بتونه خروجی مدار شوکر منو تقویت کنه

سلام .
دیود . تقویت کننده نیست .دوست خوبم .
متشکرم
