دوربين مدار بسته خود را به فرستنده تلويزيوني تبديل كنيد :

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,632
با سلام :
توسط اين مدار هر سيگنال ويديويي (تصوير ) را به مسافت 30 الي 300 متر(بردمفيد) روي باند uhf ارسال نماييد :

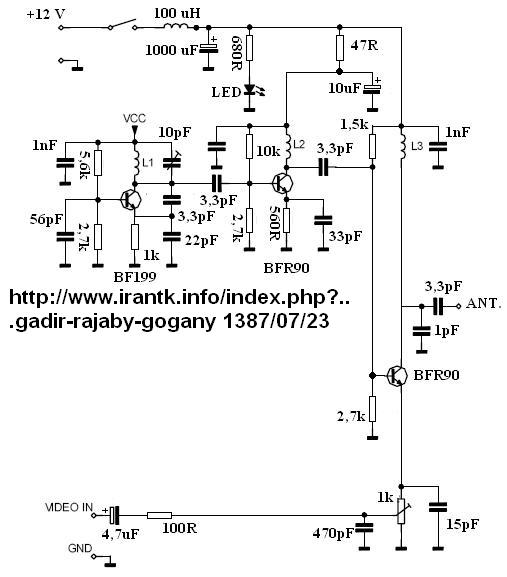

شماتيك دياگرام :
ولتاژ كار 9 الي 15 ولت .
جريان مصرفي 60 ميلي امپر .
برد مفيد 30 الي 300 متر بستگي به ولتاژ و شرايط محيط دارد .

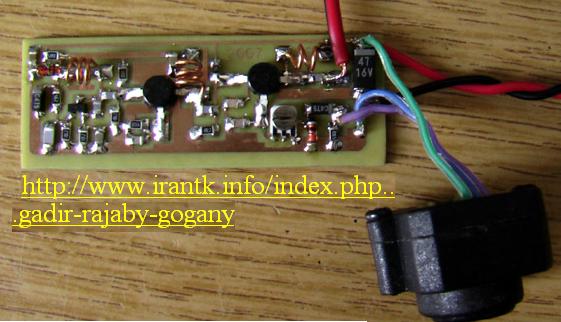

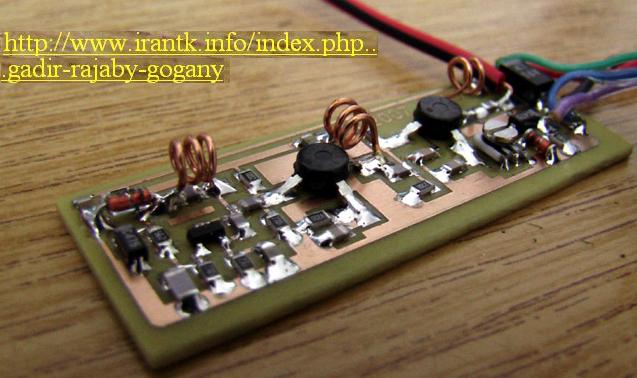

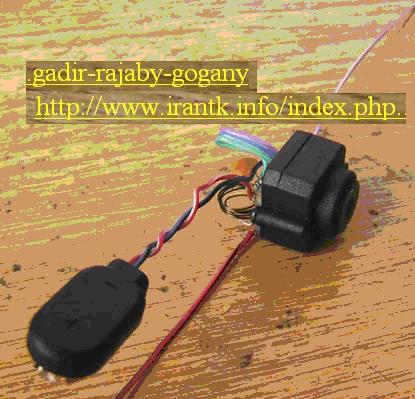

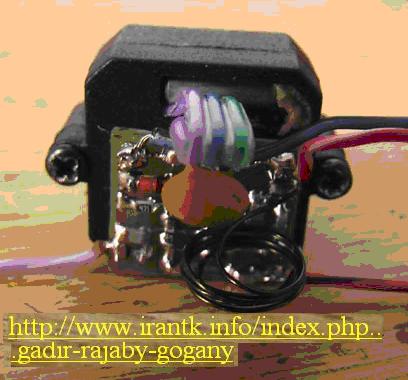

راهنماي مونتاژ مدار چاپي را با دقت و طبق روش پيشنهادي كه در عكس مي بينيد بكار گيريد :
در اين شكل ها دقيقا تعداد دور سيم پيچ ها و نحوه قرار گيري انها روي مدار و قطرسيم انها را ميتوانيد مشاهده كنيد انتن را از يك ياگي 50 الي 75 اهمي (ترجيحا50 اهمي) با دايپلي تقريبا بطول 10 الي 20 سانتي متر(بستگي به فركانس و كانال پخشي) و در صورت استفاده از اداپتور بايد ولتاژي رگوله شده از 15 ولت به 9 ولت و روي كانال هاي 30 الي 45 باند uhf حدود فركانسي(450 ~ 650 =mhz ) قابل تنظيم مي باشد .
l1, l2= 3 دور از سيم قطر0/50 به دور هسته هوايي به قطر 4 ميليمتر و شامل 2دور l3= از همان سيم و قطر هسته هوايي ( شكل ها را ببينيد) :
با تشكر.
موفق باشيد :


پیوست‌ها

  • 38.9 کیلوبایت بازدیدها: 2,656
  • 36.4 کیلوبایت بازدیدها: 2,653
  • 41.9 کیلوبایت بازدیدها: 2,636

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,632
مداري براي باند vhf تلويزيوني

با سلام :
دوست عزيزي در خواست مداري مشابه اين تاپيك كه بر روي كانال هاي vhf تلويزيوني كرده اند كه ساده باشه .
فرستنده تصاوير روي باند VHF تلويزيوني :
ولتاژ كار: 6-12 V.
جريان مصرفي : 10 الي 15 ميلي امپر.
برد مفيد حدود 50 متر :

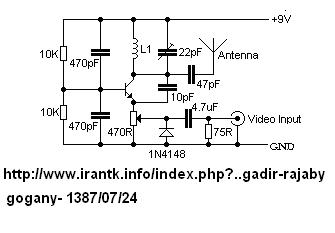

شماتيك مدار :
-------
ترانزيستوربكارگرفته شده به شماره CMST2222A ترجيحا نوع SMD و يا معادلي مثل : BF199 و سيم پيچ ال يك عبارت از 5دور سيم به قطر 0/30 الي 0/50 به دور هسته هوايي به قطر 8 ميليمتركه در فضايي حدود 14 در 15 ميليمتر روي برد جايگيرد و انتن مورد نياز ميله اي به طول حدود 40 الي 50 سانتي متر.
با تشكر .
موفق باشيد .


پیوست‌ها

  • 14.7 کیلوبایت بازدیدها: 2,590
  • 27 کیلوبایت بازدیدها: 2,589
  • 36.4 کیلوبایت بازدیدها: 2,597
آخرین ویرایش:

yopexstar

کاربر
2008-10-26
13
36
با سلام :
دوست عزيزي در خواست مداري مشابه اين تاپيك كه بر روي كانال هاي vhf تلويزيوني كرده اند كه ساده باشه .
فرستنده تصاوير روي باند vhf تلويزيوني :
ولتاژ كار: 6-12 v.
جريان مصرفي : 10 الي 15 ميلي امپر.
برد مفيد حدود 50 متر :
شماتيك مدار :
-------
ترانزيستوربكارگرفته شده به شماره cmst2222a ترجيحا نوع smd و يا معادلي مثل : bf199 و سيم پيچ ال يك عبارت از 5دور سيم به قطر 0/30 الي 0/50 به دور هسته هوايي به قطر 8 ميليمتركه در فضايي حدود 14 در 15 ميليمتر روي برد جايگيرد و انتن مورد نياز ميله اي به طول حدود 40 الي 50 سانتي متر.
با تشكر .
موفق باشيد .

با سلام
با سلام
لطفا یک مدار در اختیار من بگذارید که بشه سیم داخل خرطومی دیوار که جهتش کور شده و معلوم نیست کجای دیوارو باید بکنیم تا بتونیم اونو پیدا کنیم بگذارید.ممنون


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,632
با سلام خدمت آقای رجبی:در صورت امکان نقشه مدار چاپی فرستنده 30الی 300متر همراه با لیست قطعات و توضیحات را برایم بگذارید متشکزم
سلام :
دوست عزيز اين مدار نيازي به پي سي بي ندارد و همونطور كه نمونه را مشاهده ميكنيد قطعات در طرف مسي فيبر طبق شكل مونتاژ ميشود .
ليست قطعات و نمونه سيم پيچ ها به وضوح در شكل ها مشخص هستند .
ميتونيد مونتاژ را شروع كنيد هر جا مشكلي براتون پيش اومد پيام بزاريد .
موفق باشيد .


ali8889

کاربر
2010-10-22
447
1,823
با سلام اگر بخوايم در يك مغازه دوربين مدار بسته اي نصب كنيم و اين دستگاه هم وصل كنيم آيا كسي ديگر در مغازه كناري ميتوني روي باند uhf تلويزون بره و تصوير دوربين ببينه


الکاپو

کاربر
2013-07-13
11
19
سلام دوست عزیز به طور واقع دوربین مدار بسته یک کابل تغدیه داره و یک کابل تصویر از پشت دوربین به دستگاه دی وی ار نصب میشه حال ایا این مداری که شما معرفی کردین در مسیر کابل تصوریر تا دی وی ار قرار میگره یا که باید دی وی ار از مجوعه حذف شود اگر توضیح بیشتر بفرماید سپاس گذارم
