با سلام
فکر نمی کردم این سوال تبدیل مشکل بشه و احتیاج به عکس داشته باشه . با عرض معذرت عکس را هم میزارم . ای سی عوض شده خازن های 1000 میکرو 10 ولت عوض شده ترانزیستور 431 و کوپلر هم عوض شده خازن کوچیک 50 ولت 33 میکرو عوض شده خارن مسیر 23 ولت 35 ولت 220 میکرو هم برای تست 23 ولت عوض شده ولی باز هم 30 ولت نشان میده با تشکر از همکاران .

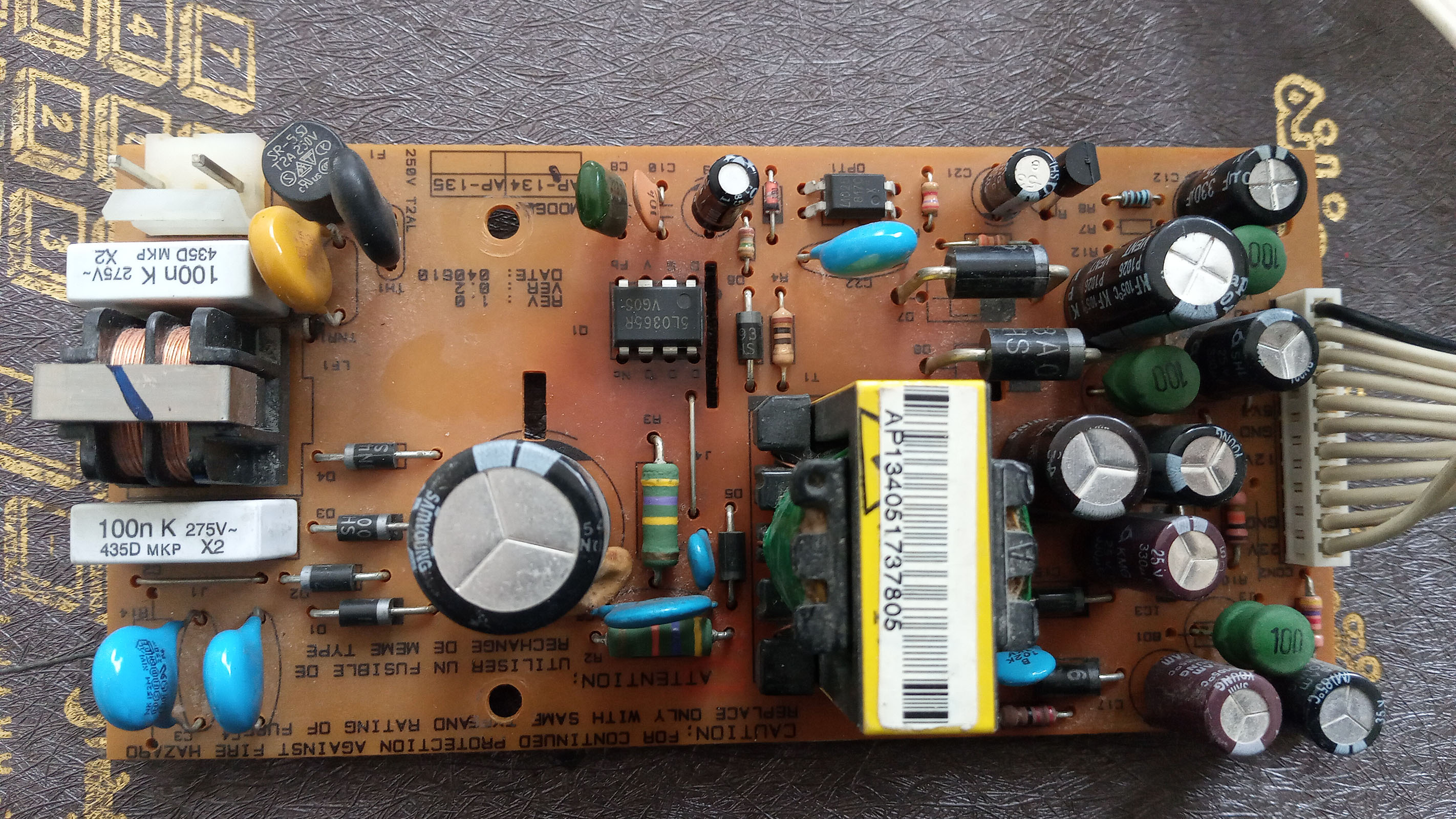

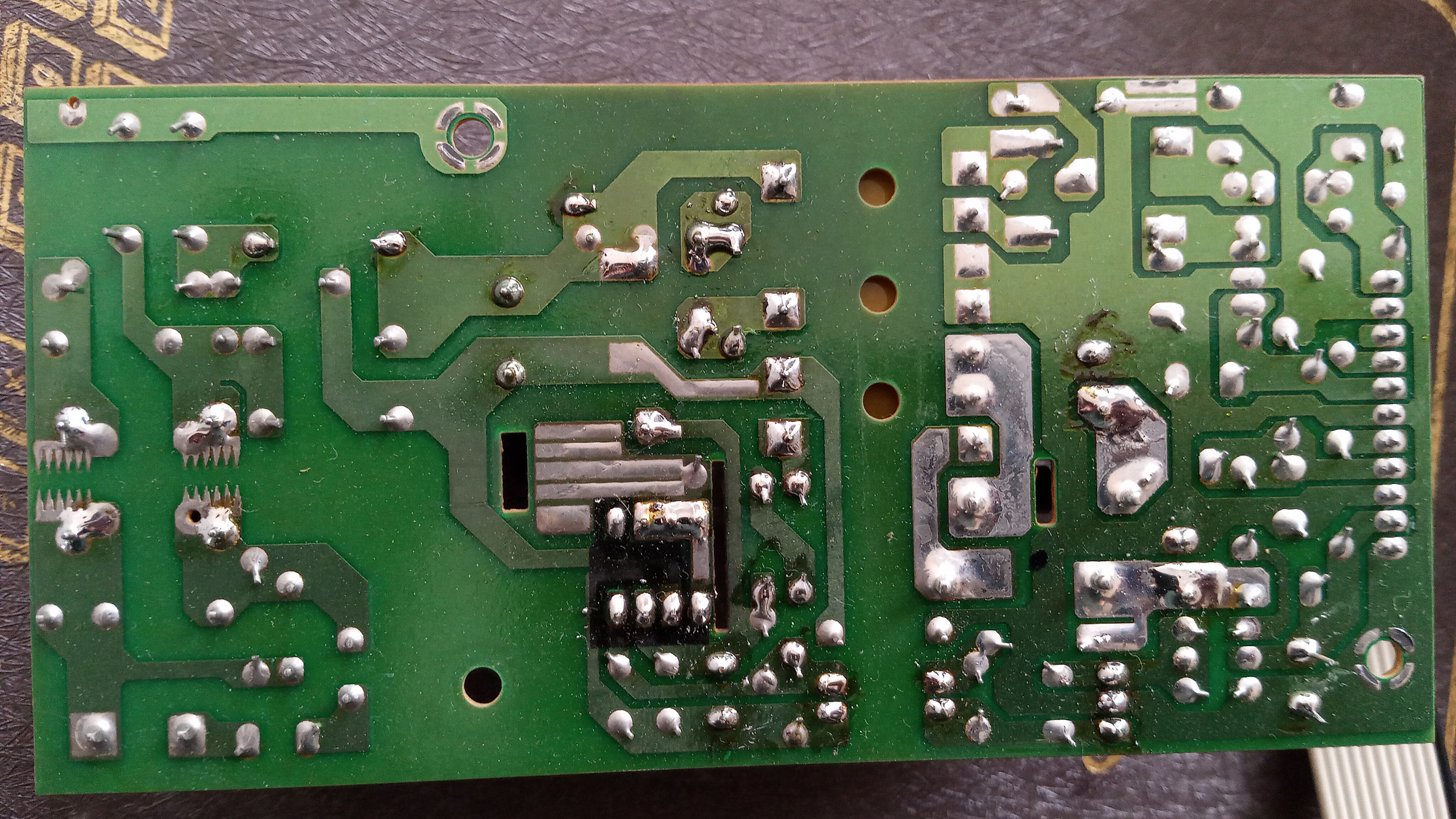

مشاهده فایل‌پیوست 169245مشاهده فایل‌پیوست 169246
بسیار خب
همانطور که دوست بسیار عزیزم جناب امیرسجاد فرمودند
دو مقاومتی که به پایه رفرنس 431 متصل میشوند را چک فرمایید
این دو مقاومت به واسطه کوپلر و 431 نقش بسزایی در تعیین ولتاژ خروجی دارند لذا در صورت لزوم و دلخواه از طریق کم یا زیاد نمودن این دو مقاومت میتوتید هر ولتاژ مورد نظر خودتون رو درست نمایید ( بعنوان مثال با متصل نمودن ولوم یا پتانسیومتر .
البته صرفا جهت اطلاع ذکر گردید و هیچ لذومی ندارد )
همینطور کم و زیاد شدن ظرفیت این مقاومتها نیز میتونه تاثیر بسزایی در ولتاژ خروجی ایفا نمایید
ضمن اینکه بفرمایید ولتاژ خروجی را بدون بار تست مینمایید یا زیر بار ؟
جهت اطمینان
ابتدا یک مقاومت 10 اهم 10 وات آجری به خروجی متصل نمایید ممکن است تغذیه هیچگونه ایرادی نداشته باشد یعنی توسط کارهای انجام شده قبل ایراد خودبخود مرتفع گردیده باشد
اگر زیر بار نیز ولتاژها به همان صورت بودند اون موقع فرمایش امیر سجاد عزیزم رو اجرا نمایید
با تشکر از کاملتر نمودن تاپیک و دیگر عزیزان همراه
