مشکل: دستگاه بخور

[saeid69]

با سلام
دستگاه بخور زیر کار نمیکنه یک ترانزیستور کلا کم داره در مدار با اسم Q1 هست اساتید ممکنه ترانزیستوری جایگزین کرد؟
ترانزیستورهای دیگش a 1015 و c1015 و br 8050 هستند



[Parsa2309]

با احترام، شماره bu406 هستش که مربوط به راه اندازی پیزو هستش ،مشابه فراوان هم میتونی پیدا کنی



[saeid69]

مرسی از پاسخت دوستم
ضمن اینکه دستگاه را که به برق میزنم یک صدایی میاد و پیزو کلا از مدار قطع شده، ورودی پیزو ولتاژ ندارم، ترانزیستور 5n60c هم خیلی داغ میکنه



[Parsa2309]

ورودی پیزو ولتاژ ندارید چون ترانزیستور bu نصب نیست و احتمالا ایراد دیگری در مدار هست که باید قدم به قدم پیش برید ، ابتدا از ولتاژهای تغذیه مطمئن بشید ، بعد قسمت درایو پیزو و اسیلاتور ، تغذیه اگر سالم باشه و سنسورها رو دستی اتصال کوتاه کنید ، حداقل فن باید کار کنه که تقریبا نشونه سلامت قسمت تغذیه هستش



[Parsa2309]

قبل از نصب bu , از سلامت دیودهای زنر و مقاومت های کم اهم مطمئن بشید



[saeid69]

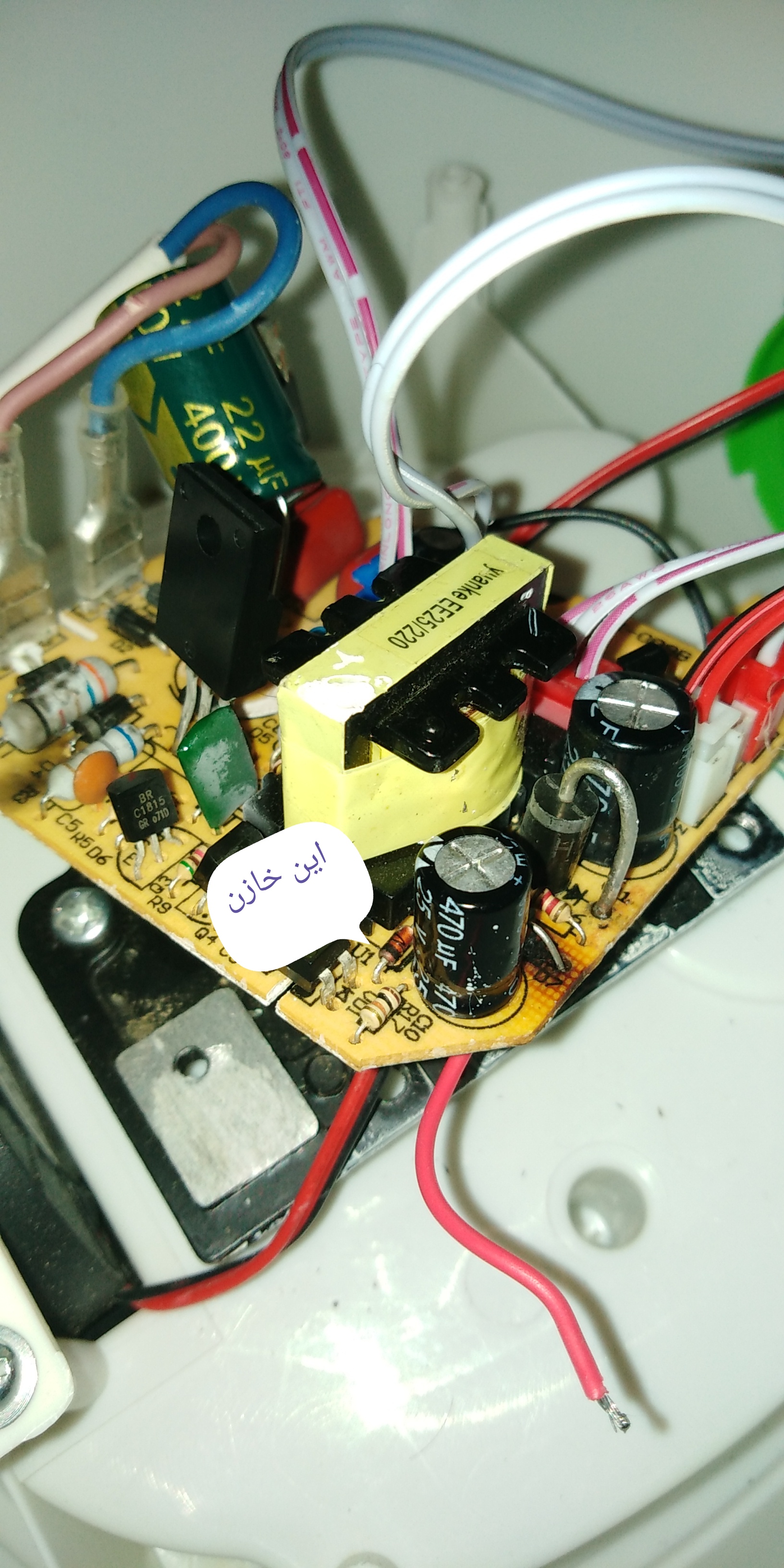

این خازن که علامت زدم قبل از چرخاندن ولوم 14 ولت داشت و اون یکی خازن ولتاژ نداشت



[saeid69]

قبل از نصب bu , از سلامت دیودهای زنر و مقاومت های کم اهم مطمئن بشید

تشکر از آقای پارسا و راهنمایی هاشون



[saeid69]

این خازن که علامت زدم قبل از چرخاندن ولوم 14 ولت داشت و اون یکی خازن ولتاژ نداشت
مشاهده فایل‌پیوست 162221

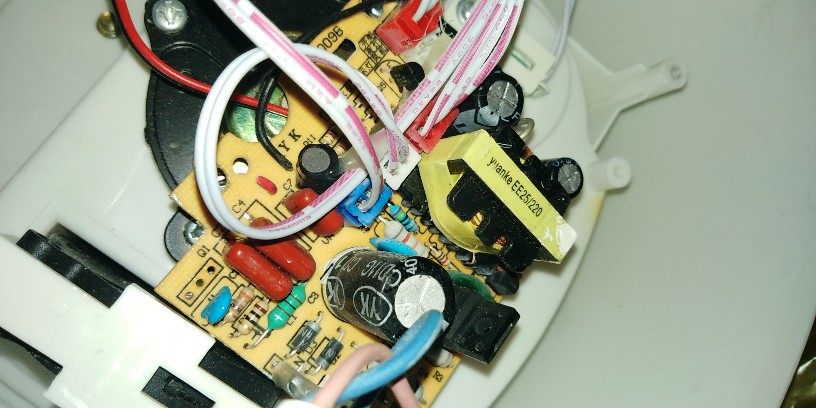

دوستان در تغذیه بخور سرد مشکل هنوز حل نشده قطعات سوخته تعویض شده و تا به برق میزنم مقاومت 3.6 میسوزه لطفا راهنمایی کنید ایراد از کجاست؟



[Parsa2309]

با احترام ، شما حداقل تا رفع ایراد ، از لامپ تست برای برق ورودی استفاده کن تا بیشتر از این به مدار آسیب نرسه ،،



[saeid69]

با احترام ، شما حداقل تا رفع ایراد ، از لامپ تست برای برق ورودی استفاده کن تا بیشتر از این به مدار آسیب نرسه ،،

ممنون آقای پارسا،دیودهای پل هم مشکل داشت درستش کردم، در حالتی که مدار هیچ باری بهش نیست چه فن چه پیزو هیچ مشکلی نیست به محض وصل شدن هر کدام از این دو، چراغ سبز کم رنگ میشه و مجدد یک قطعه میسوزه، تغذیه کم میاره
