سلام
کلید دوم قطعا ضروری هست ولی یه سؤال اینکه چرا رله مخابراتی 6 پین(سویچری) روی برد نصب نیست فقط به سویچ ترانزیستوری بسنده کرده یا نگاه طراح به سویچر پشت مانیتور بوده آیا
سلام
مدلها با هم فرق دارند طرح بر اساس مدل تولیدی انجام میشه
سیستم تک واحدی با آپارتمانی فرق داره بردش

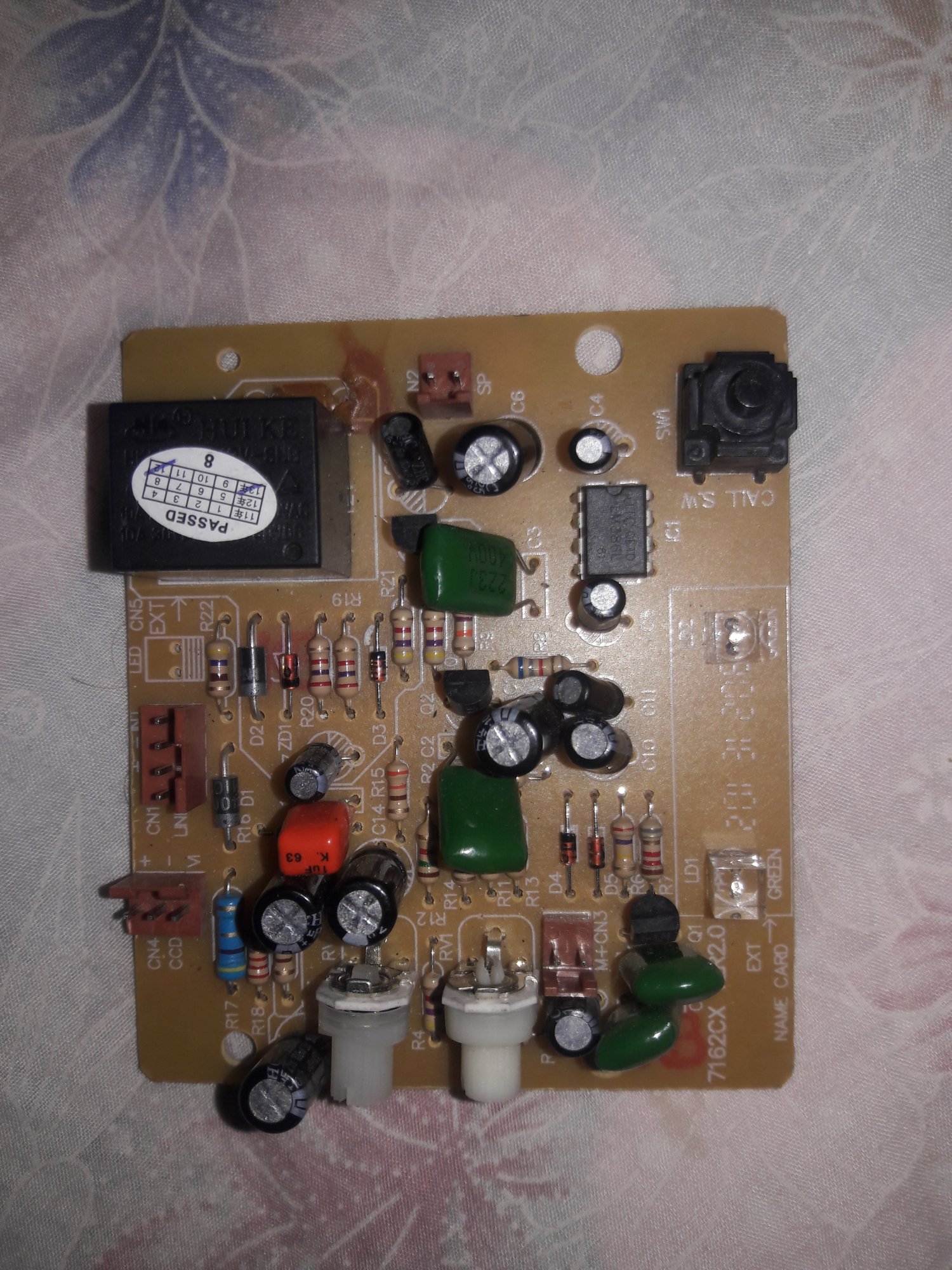

این برد شما برای تک واحدی رده ویلایی هست
اگر فیزیکی جا داشته باشه شاید بشه دو تا رله گذاشت روی برد این کار نیاز به خلاقیت داره
شناسایی جای خالی برای رله و سوراخکاری و برداشتن مس های مدارچاپی
کار حوصله بری هست و خودم انجام دادم تو یک کار
ضمنا همون یک رله دربازکن کافیه هرچند از نظر امنیتی ایراد اساسی داره
یعنی طرف با باز کردن پنل و اتصال کوتاه درب خونه رو باز میکنه به همین سادگی !!!
همه پنلهای شرکتهای داخلی همین ایراد ساختاری و ذاتی رو دارند چون از روی همین کوماکس ایراد دار کپی کردند
و همینطور ایرادهای مداری دیگه که از حوصله همه خارجه

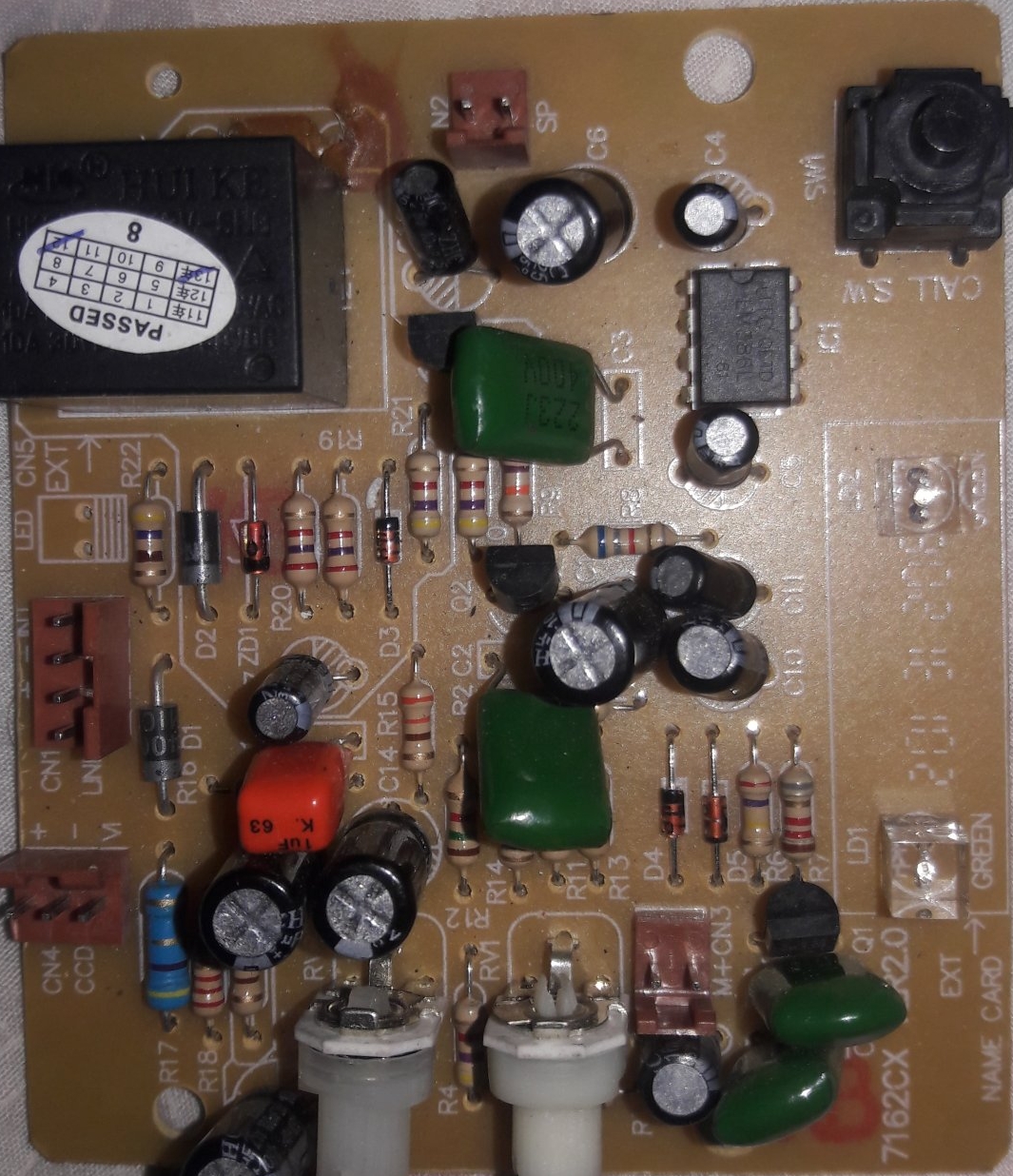

گفتم عکس ها تمیز و خوب رو بفرست تا مدار رو بشه از روی عکس دنبال کرد و درست راهنمایی کرد
راهنمایی های شلنگ تخته ای جایی تو هیچ کاری نداره خصوصا الکترونیک
