درخواست نقشه شارژر لامپ تصویر

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,550
شارژ لامپ تصوير (ا حياء لامپ تصوير )

با سلام :

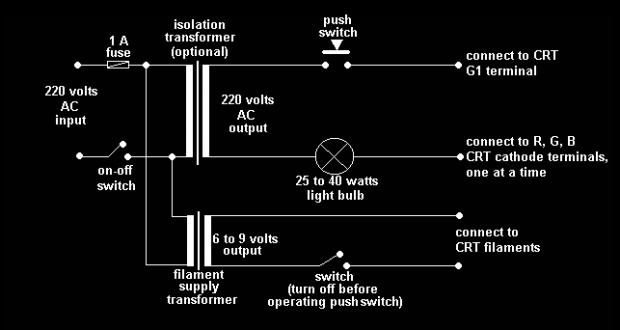

تمامي شارژرها ي لامپ تصوير حتي گرانترين آنها از قاعده و قانون يكساني براي تخليه ( د شارژ ) بين كاتدهاي RGB و G1 درون لامپ براي جدا كردن از اجزاء ميكروسكوپي ذخيره شده در آنها در طي عمر لامپ استفاده مي كنند ، اين ذرات در انتشار الكترون نقصان ايجاد مي كند و با جدا كردن اين ذرات لامپها ممكن است احياء* شود وسيله دست ساز نمايش داده شده براي انجام اين كار به اندازه كافي مناسب است و به تعمير كار تلويزيون و مانيتور امكان خوبي در تمامي مواردي كه لامپ به طور كامل خراب نشده باشد مي دهد ( تمام لامپهاي منتشر كننده الكترون داراي يك حد مشخص هستند. )*اين مدار با بسياري از لامپها تست شده مفيد بوده به غير از لامپ مانيتورهاي Samsung و EMC ،* به نظر مي رسد لامپهاي Samsung بدترين مي باشند . اين مدار با لامپهاي Trinitron تست نشده و احتمالا با اين لامپها هم مشكلي نداشته باشد . اين مدار خيلي ساده است . ترانس ايزوله چندان ضروري نمي باشد و فقط براي امنيت بيشتر استفاده مي شود .
مي توان از يك سوكت لامپ براي اين كار استفاده كرد ، ابتدا بايد همه اتصالات مدار به CRT را قطع كنيم سپس ولتاژ 9-6 ولت را براي گرم شدن فيلامان به مدت چند دقيقه برقرار مي كنيم و سپس كليد آن را خاموش
مي كنيم و بعد چندين بار به سرعت Push switch را فشار داده و آزاد مي كنيم در اين هنگام ولتاژ AC220 به واسطه روشن شدن لامپ باعث از بين رفتن ذرات مي شود در صوتيكه فيلامان هنوز گرم باشد اين مراحل را براي كاتد هاي ديكر انجام دهيد در زمانيكه اين عمل را انجام مي دهيد لامپ روشن خواهد شد و يك جرقه كوچك در داخل لامپ تصوير مشاهده مي شود چنانچه فيلامان سرد شود روشنايي لامپ زمانيكه شما Switch را مي زنيد كمتر مي شود و زمانيكه لامپ ديگر روشن نمي شود حالت دشارژ اتفاق نمي افتد . تغذيه فيلامان را برقرار كرده و اين مراحل را براي كاتد هاي ديگر انجام دهيد ( ا حتياط : كليد دشارژ را زمانيكه كه فيلامان داراي ولتاژ است فشار ندهيم زيرا ممكن است به لامپ آسيب برساند ) براي اطمينان بيشتر مي توانيد از يك كليد دوبل استفاده كنيد كه وقتي كليد دشارژ را مي زنيد فيلامان به صورت اتوماتيك قطع شود هنگامي كه اين مراحل را براي سه كاتد انجام دهيد مانيتور را تست كرده در صورت ضعيف بودن اين مراحل را مجددا براي لامپ انجام دهيد اگر باز هم نشد لامپ را رها كنيد زيرا لامپ قابل احياء نيست .
با تشكر .

موفق باشيد .


پیوست‌ها

  • 41.4 کیلوبایت بازدیدها: 681

ali4258

کاربران vip(افتخاری)
vip افتخاری
کاربر
2006-10-12
89
190
بسیار متشکرم
جناب رجبی قبلا یکی از این دستکاه ها را دیده بودم و نقشه ان را هم استخراج کردم ولی الان در اختیاز ندارم دارای مدار ساده ای بود و دارای چند تا خازن کم ضرفیت ولتاژ بالا و ترانس بود اینگونه نبود طرح های دیگری در اختیار ندارید ؟اگر محبت کنید طرح دیگری قرار دهید بسیار سپاسگزارم
مدل لامپ nec 21

آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,550
با سلام :

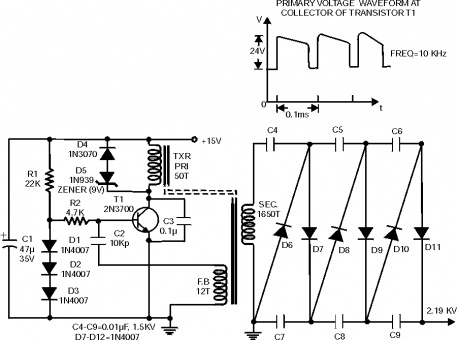

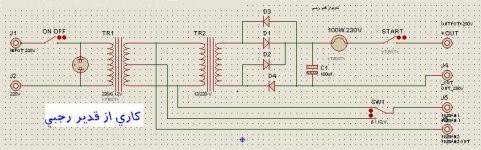

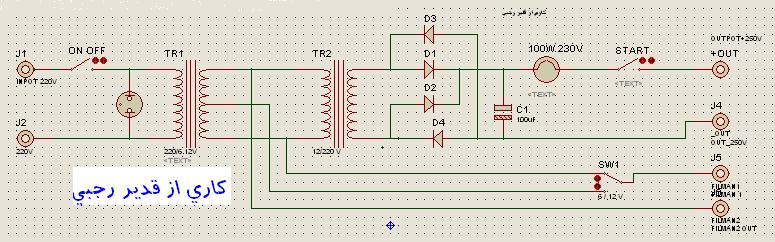

دوست عزيز هدف از طرح اينگونه مدار تهيه و رساندن يك ولتاژ نسبتا بالا به كاتد هاي لامپ تصوير و شبكه ان ميباشد كه راه هاي گوناگوني طراحي و ارايه شده است مدار زير هم يك نوع يكسوشده ميباشد كه قبلا در سايت قرار داده بودم و اگر هدف شما تهيه ولتاژ بالا توسط مدارات چند برابر كننده هست مدار دوم را ميتوانيد توسط يك ولتاژ حدود 12 ولت هم براي تحريك فيلمان و هم ولتاژ بالا با جريان پايين مونتاژ و استفاده كنيد .
با تشكر .
موفق باشيد .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,550

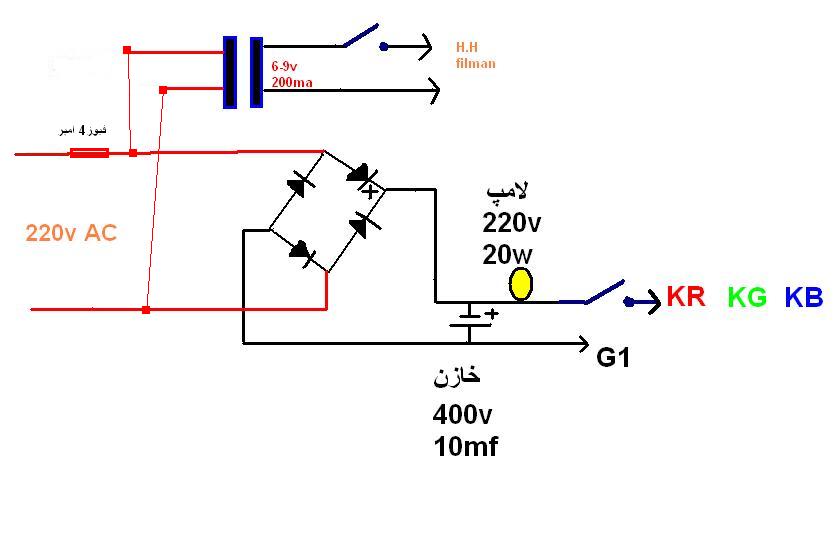

خوب بود به خطرات استفاده از ولتاژ 400 ولت اشاره می شد.
با سلام :
جناب اديسون شخصي كه با مدار و دستگاه شارژ لامپ تصوير سر و كار دارد طبعا اين عواقب را آگاه ميباشند و افرادي كه بدون اطلاع و اصول كار دست به هر ريسكي ميزنه اين ديگه مشگل خودشه كه براي يك بار تاوان كنجكاوي را ميده ... درســـــــــــــــــــــــــته ؟؟؟؟!!!!!!
با تشكر .
موفق باشيد .


ali_r714

مدیر بازنشسته
مدیر بازنشسته
2008-08-25
404
2,338
خراسان رضوی
با سلام :
تمامي شارژرها ي لامپ تصوير حتي گرانترين آنها از قاعده و قانون يكساني براي تخليه ( د شارژ ) بين كاتدهاي rgb و g1 درون لامپ براي جدا كردن از اجزاء ميكروسكوپي ذخيره شده در آنها در طي عمر لامپ استفاده مي كنند ، اين ذرات در انتشار الكترون نقصان ايجاد مي كند و با جدا كردن اين ذرات لامپها ممكن است احياء* شود وسيله دست ساز نمايش داده شده براي انجام اين كار به اندازه كافي مناسب است و به تعمير كار تلويزيون و مانيتور امكان خوبي در تمامي مواردي كه لامپ به طور كامل خراب نشده باشد مي دهد ( تمام لامپهاي منتشر كننده الكترون داراي يك حد مشخص هستند. )*اين مدار با بسياري از لامپها تست شده مفيد بوده به غير از لامپ مانيتورهاي samsung و emc ،* به نظر مي رسد لامپهاي samsung بدترين مي باشند . اين مدار با لامپهاي trinitron تست نشده و احتمالا با اين لامپها هم مشكلي نداشته باشد . اين مدار خيلي ساده است . ترانس ايزوله چندان ضروري نمي باشد و فقط براي امنيت بيشتر استفاده مي شود .
مي توان از يك سوكت لامپ براي اين كار استفاده كرد ، ابتدا بايد همه اتصالات مدار به crt را قطع كنيم سپس ولتاژ 9-6 ولت را براي گرم شدن فيلامان به مدت چند دقيقه برقرار مي كنيم و سپس كليد آن را خاموش
مي كنيم و بعد چندين بار به سرعت push switch را فشار داده و آزاد مي كنيم در اين هنگام ولتاژ ac220 به واسطه روشن شدن لامپ باعث از بين رفتن ذرات مي شود در صوتيكه فيلامان هنوز گرم باشد اين مراحل را براي كاتد هاي ديكر انجام دهيد در زمانيكه اين عمل را انجام مي دهيد لامپ روشن خواهد شد و يك جرقه كوچك در داخل لامپ تصوير مشاهده مي شود چنانچه فيلامان سرد شود روشنايي لامپ زمانيكه شما switch را مي زنيد كمتر مي شود و زمانيكه لامپ ديگر روشن نمي شود حالت دشارژ اتفاق نمي افتد . تغذيه فيلامان را برقرار كرده و اين مراحل را براي كاتد هاي ديگر انجام دهيد ( ا حتياط : كليد دشارژ را زمانيكه كه فيلامان داراي ولتاژ است فشار ندهيم زيرا ممكن است به لامپ آسيب برساند ) براي اطمينان بيشتر مي توانيد از يك كليد دوبل استفاده كنيد كه وقتي كليد دشارژ را مي زنيد فيلامان به صورت اتوماتيك قطع شود هنگامي كه اين مراحل را براي سه كاتد انجام دهيد مانيتور را تست كرده در صورت ضعيف بودن اين مراحل را مجددا براي لامپ انجام دهيد اگر باز هم نشد لامپ را رها كنيد زيرا لامپ قابل احياء نيست .
با تشكر .

موفق باشيد .
آقای رجبی بجای لامپ میتوان از ترانس مهتابی استفاده نمود؟


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,550
آقای رجبی بجای لامپ میتوان از ترانس مهتابی استفاده نمود؟
با سلام :
علي اقا هدف از استفاده ترانس مسله عايق سازي از برق شهر و خطرات جانبي ان هست { يك مورد كه خودم مواجه شده ام سيم انتن دررابطه با زمين اتصالي داشت كه با اعمال ولتاژ برق شهر مداراتي از شاسي و تيونر در جا پوكيد و... } وگرنه بدون ترانس و مستقيما با 220 برق شهر هم {با تهيه ولتاژ فيلمان } ميشه لامپ تصوير راشارژ كرد .استفاده از ترانس معمولي توصيه ميشود .
با تشكر .
موفق باشيد .


ali_r714

مدیر بازنشسته
مدیر بازنشسته
2008-08-25
404
2,338
خراسان رضوی
با سلام :
علي اقا هدف از استفاده ترانس مسله عايق سازي از برق شهر و خطرات جانبي ان هست { يك مورد كه خودم مواجه شده ام سيم انتن دررابطه با زمين اتصالي داشت كه با اعمال ولتاژ برق شهر مداراتي از شاسي و تيونر در جا پوكيد و... } وگرنه بدون ترانس و مستقيما با 220 برق شهر هم {با تهيه ولتاژ فيلمان } ميشه لامپ تصوير راشارژ كرد .استفاده از ترانس معمولي توصيه ميشود .
با تشكر .
موفق باشيد .
آقای رجبی ببخشید منظور من لامپ 220 ولتی مدار است آیا میتوان به جای آن از چوک مهتابی استفاده کرد؟
