اقای رجبی من مدار راحتی میخوام که کار کنه و بتونم تمام قطعاتش رو ببینم
فرستنده 2 کیلو متری
تاپیک قبلی خوب بود اما قطعاتش درست مشخص نیست
با سلام :
دوست عزيز فرستنده اي كه در محدوده 2 يا 3 كيلومتري كار كنه از اين ساده تر ديگه امكان نداره مگر از ماژول هاي اماده بخريد (معمولا بدون مجوز قانوني هم نميتونيد استفاده كنيد ) . در ضمن با انتن هوايي ياگي و گيرنده سوپر هتروداين fm برد اين فرستنده اگر درست تنظيم كنيد تا 5 كيلومتر بيشتر هم ميرسه .
فايل ضميمه pdf كيفيت خوبي داره با اين حال بفرماييد اينم ليست قطعات پست قبلي fm3km :
R1,R4,R14,R15 4 10K 1/4W Resistor
R2,R3 2 22K 1/4W Resistor
R5,R13 2 3.9K 1/4W Resistor
R6,R11 2 680 Ohm 1/4W Resistor
R7 1 150 Ohm 1/4W Resistor
R8,R12 2 100 Ohm 1/4W Resistor
R9 1 68 Ohm 1/4W Resistor
R10 1 6.8K 1/4W Resistor
C1 1 4.7pF Ceramic Disc Capacitor
C2,C3,C4,C5,C7,C11,C12 7 100nF Ceramic Disc Capacitor
C6,C9,C10 3 10nF Ceramic Disc Capacitor
C8,C14 2 60pF Trimmer Capacitor
C13 1 82pF Ceramic Disc Capacitor
C15 1 27pF Ceramic Disc Capacitor
C16 1 22pF Ceramic Disc Capacitor
C17 1 10uF 25V Electrolytic Capacitor
C18 1 33pF Ceramic Disc Capacitor
C19 1 18pF Ceramic Disc Capacitor
C20 1 12pF Ceramic Disc Capacitor
C21,C22,C23,C24 4 40pF Trimmer Capacitor
C25 1 5pF Ceramic Disc Capacitor

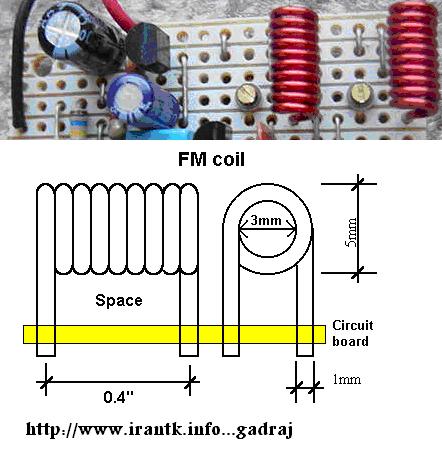

L1 1 5 WDG, Dia 6 mm, 1 mm CuAg, Space 1 mm
L2,L3,L5,L7,L9 5 6-hole Ferroxcube Wide band HF Choke (5 WDG)
L4,L6,L8 3 1.5 WDG, Dia 6 mm, 1 mm CuAg, Space 1 mm
L10 1 8 WDG, Dia 5 mm, 1 mm CuAg, Space 1 mm
D1 1 BB405 BB102 or equal (most varicaps with C = 2-20 pF [approx.] will do)
Q1 1 2N3866
Q2,Q4 2 2N2219A
Q3 1 BF115
Q5 1 2N3553
U1 1 7810 Regulator
MIC 1 Electret Microphone
MISC 1 PC Board, Wire For Antenna, Heatsinks
با تشكر .
موفق باشيد.
.
