درخواست شمارنده با پالس 3 رقمی

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
سلام دوستان عزیز من یک مدار شمارنده با پالس 3 رقمی میخوام البته با تغذیه داخلی هم داشته باشه ودکمه

ریست . ممنون میشوم .


با تشکر:d:d

با سلام :

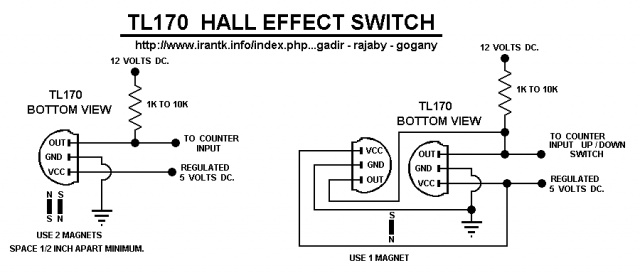

دوست عزيز يكي از بهترين و ساده و كارايي ترين مدار كانتر (البته چهار رقمي با ای سی غیر معمول فقط 40110 ) موجود در ارشيوم را تقديم ميكنم با اين توضيحات كه توسط دگمه up/down شما ميتونيد شمارش سعودي يا نزولي را داشته باشيد مدار را ميتوان به راحتي براي نمايش كمتر از چهار سگمنت و يا بيشتر ترميم داد (با حذف يك درايور يا اضافه نمودن ان ). توسط دگمه ريست شمارش را صفر نماييد. ورودي مدار توسط كلاك پالس با هر فركانسي تا 5 مگاهرتز و در صورت استفاده از اي سي هاي تيپيكال تا 40 مگاهرتز روي پايه هاي 7 و 9 اولين اي سي مي باشد . توسط مدار جنراتور افكت ضميمه شده ميتونيد بجاي كلاك پالس شمارش را با افكت هاي جالبي به نمايش بگزاريد . نقشه و مدار چاپي و راهنماي قطعات , ساخته شده انرا بطور كامل اپ ميكنم اميد وارم براي تمامي علاقمندان هم مفيد واقع بشه :
با تشكر .
موفق باشيد .

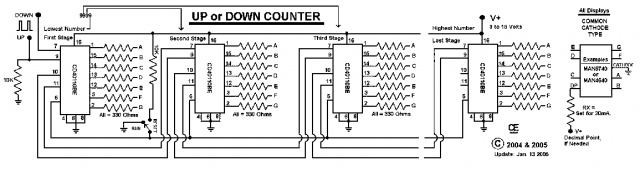

شماتيك مدار :

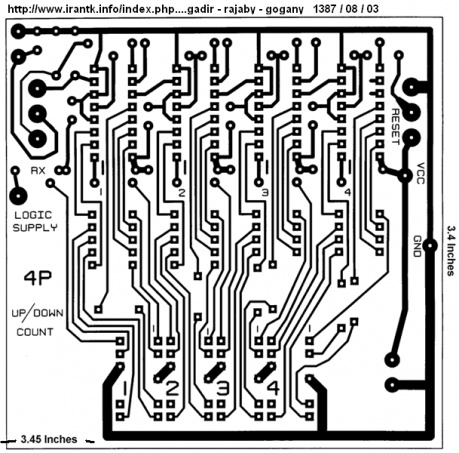

فيبر مدار چاپي :

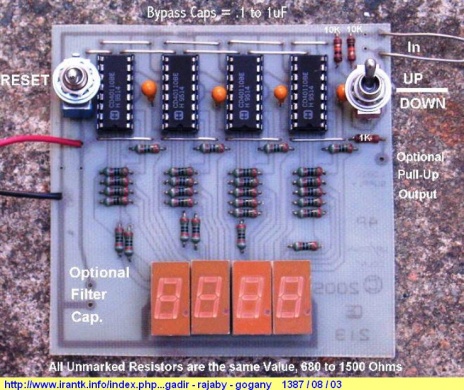

و راهنماي جاگزاري قطعات و ساخته شده مدار :



پیوست‌ها

  • 53.9 کیلوبایت بازدیدها: 407
  • 105.6 کیلوبایت بازدیدها: 419
  • 100.8 کیلوبایت بازدیدها: 411
  • 49.5 کیلوبایت بازدیدها: 389
آخرین ویرایش:

fery

کاربر
2006-11-16
237
1,061
iran
fery11.blogfa.com
سلام جناب رجبی

سلام دوست گرامی

با تشکر از مدار بسیار جالب شما جناب رجبی.

مدار بسیار ساده و جالبی بود اگر امکان دارد شماتیک آن را با رزولیشن بالا تر برایم آپلود کنید

چون درست پیدا نیست ..

با تشکر.........;)


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
سلام دوست گرامی

با تشکر از مدار بسیار جالب شما جناب رجبی.

مدار بسیار ساده و جالبی بود اگر امکان دارد شماتیک آن را با رزولیشن بالا تر برایم آپلود کنید

چون درست پیدا نیست ..

با تشکر.........;)

با سلام :
دوست عزيز بايد از پي سي ديگري انلاين بشم همين امشب براتون اپلود ميكنم .
با تشكر.
موفق باشيد .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
با سلامي مجدد :

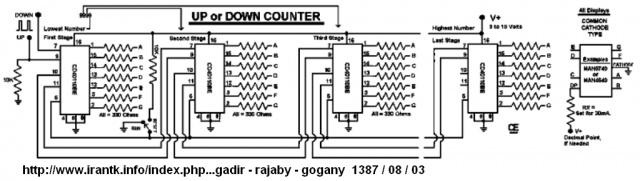

دوست عزيز با فرمت png تقديم ميكنم ا گر افيس پيكچر منيجر داريد با اون برنامه باز كنيد .
(توجه كنيد كه شماره اي سي بكار رفته cd 40110 ‌ميباشد با cd 4011 اشتباه نگيريد )
با تشكر .
موفق باشيد .


پیوست‌ها

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,530
سلام

با تشكر جناب رجبي لطف كنيد pcb را با رزوليشن بيشتر قرار دهيد

با تشكر............
با سلام :
دوست گلم از مشگلات سايت هست كه رزوليشن را تغيير ميده الان نقشه PCB را با همون كيفيت اصل و كامل و دريك فايل زيپ اپلود ميكنم بعد از انزيپ در فرمت bmp ‌با حجم يك مگ ميباشد توصيه ميكنم با نرم افزار Microsoft Office Picture Manager (از زير مجموعه افيس ورد 2003 ) باز كنيد و توسط ان سايز و رزوليشن را به دلخواه تغيير دهيد .
با تشكر.
موفق باشيد .


پیوست‌ها

nanit

کاربر
2013-09-12
6
2
با سلام خدمت استاد رجبی
با استفاده از تایمر بالا چطور میتوان یک رله را با شروع تایمر در حالت مع*** تحریک کرد و با رسیدن تایمر به عدد صفر رله قطع شود.با تشکر
