مشکل: داغ شدن مقاومت در محافظ برق

[hafezmohamad]

وصل کردم و کار کرد
البته با برق ۲۲۰ ولت هم مدار به درستی در حال کار کردن هست و مشکل من فقط اینه که اون مقاومت به شدن داغ میکنه و بعد چند روز میسوزه و محافظ دوباره خاموش میشه

درود :

این مقاومت اگر سری با خازن باشه باید در مقدار 6 تا 12 مگا اهم باشه در این مقدار فکر نکنم شما در این رنج استفاده کرده باشید که داغ میکنه ؟



[sunflower1]

ولتاژ پایه های خازن پلی استر چند است؟
متشکرم

ولتاژ دو سر خازن پلی استر نسبت به هم ؟؟؟



[sunflower1]

درود :

این مقاومت اگر سری با خازن باشه باید در مقدار 6 تا 12 مگا اهم باشه در این مقدار فکر نکنم شما در این رنج استفاده کرده باشید که داغ میکنه ؟

مقدار مقاومت ۱۸۰ اهم هست و فابریک سازنده همین مقدار بود و سوخته بود که من تعویض کردم



[hafezmohamad]

مقدار مقاومت ۱۸۰ اهم هست و فابریک سازنده همین مقدار بود و سوخته بود که من تعویض کردم

درودی دیگر :

ممکنه از پشت برد یک تصویر آپلود کنید و مشخص کنید مقاومت مورد نظرمون کدومه تا راهنمایی کنیم.



[امیر سجاد]

ولتاژ دو سر خازن پلی استر نسبت به هم ؟؟؟

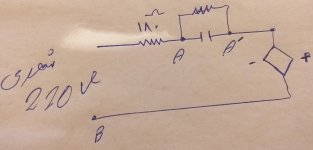

مولتی متر روی AC تنظیم کن . یکی از پراب های مولتی متر را به نقطه B و پراب دیگری را نقطه A قرار بده اندازه گیری کن . و یک بارم نقطه (A) آپرم



[sunflower1]

درودی دیگر :

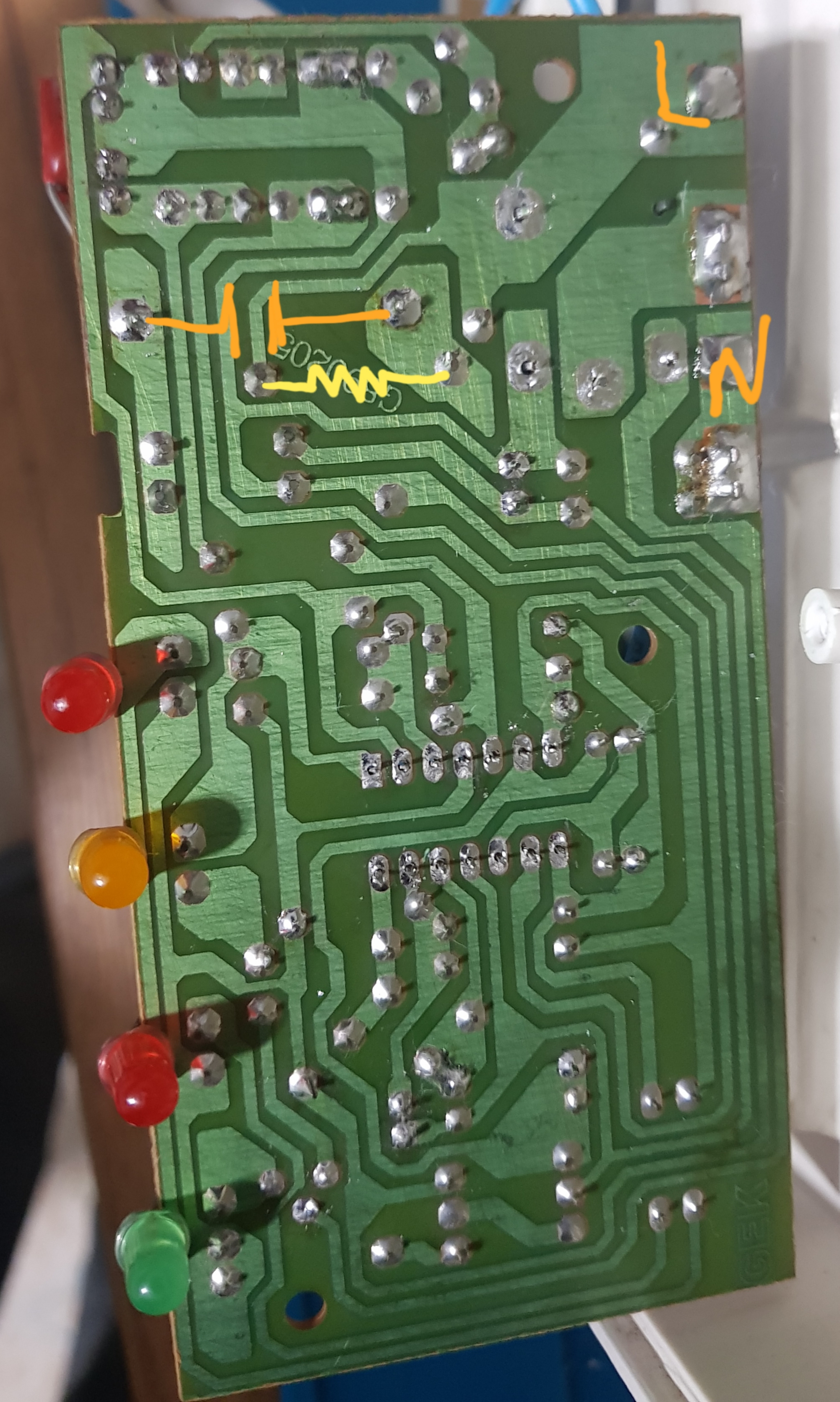

ممکنه از پشت برد یک تصویر آپلود کنید و مشخص کنید مقاومت مورد نظرمون کدومه تا راهنمایی کنیم.

البته عکس برای الان نیست و اون پایه هایی که بدون لحیم کاری هست الان لحیم شده و این شکلی بدون لحیم نیست



[sunflower1]

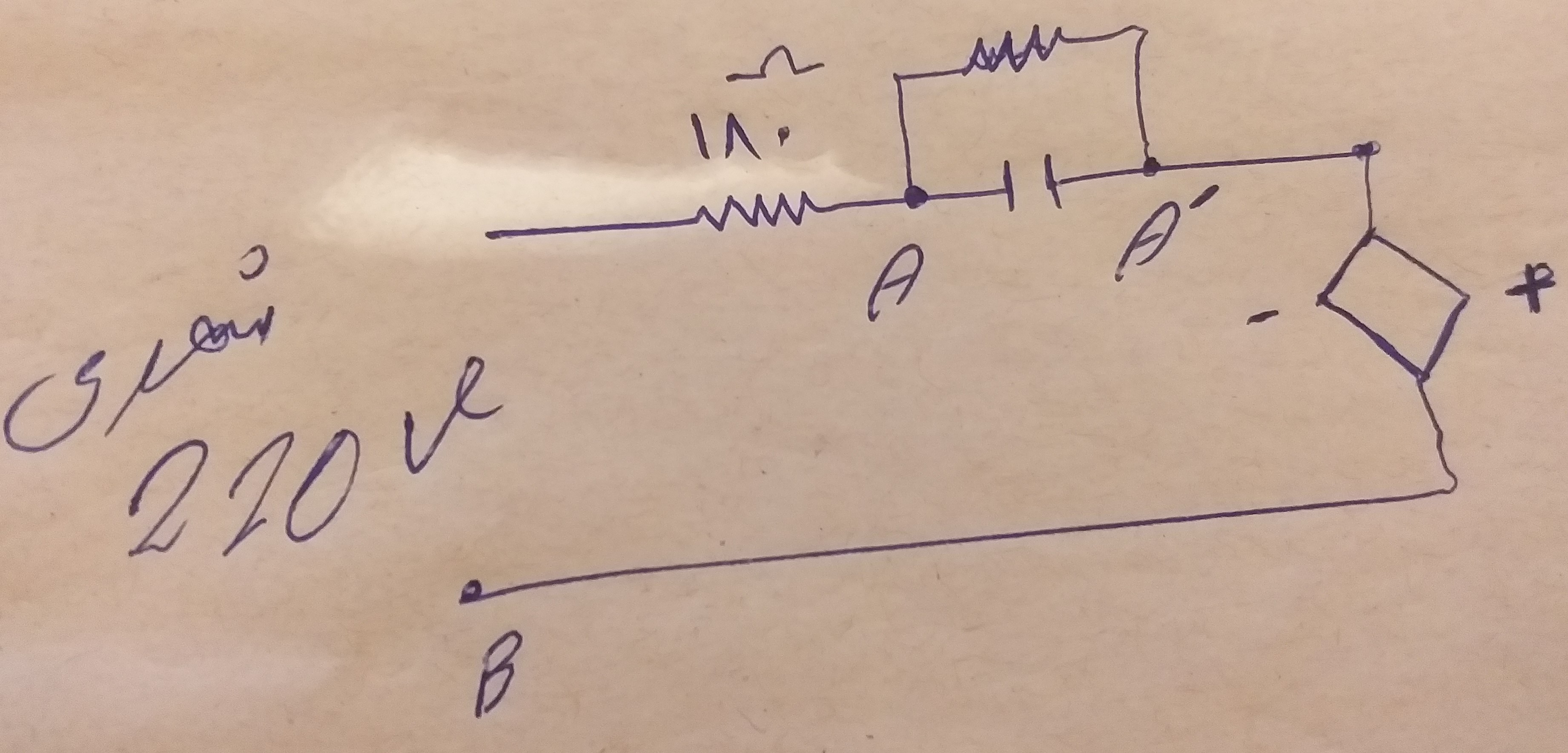

مشاهده فایل‌پیوست 183033
مولتی متر روی AC تنظیم کن . یکی از پراب های مولتی متر را به نقطه B و پراب دیگری را نقطه A قرار بده اندازه گیری کن . و یک بارم نقطه (A) آپرم

۲۲۶ولت و ۲۵ ولت رو دارم



[N.badfar]

سلام دوست عزیز
ممکن هست از اون ای سی ۱۴ پین باشه
دوستان درست میگم؟



[امیر سجاد]

۲۲۶ولت و ۲۵ ولت رو دارم

رله 24 ولت تعویض کن .به احتمال زیاد بوبین اهمی شده و جریان زیاد میکشه و باعث داغ شدن مقاومت 180 اهمی میشه .
متشکرم



[sunflower1]

رله 24 ولت تعویض کن .به احتمال زیاد بوبین اهمی شده و جریان زیاد میکشه و باعث داغ شدن مقاومت 180 اهمی میشه .
متشکرم

رله رو بیرون اوردم و بدون رله مدار رو راه اندازی کردم ولی بازم مقاومت گرم میشه
