مشکل: داغ شدن شدید ترانزیستور 13009در ترانس 12ولت 10امپر

[sky_man847]

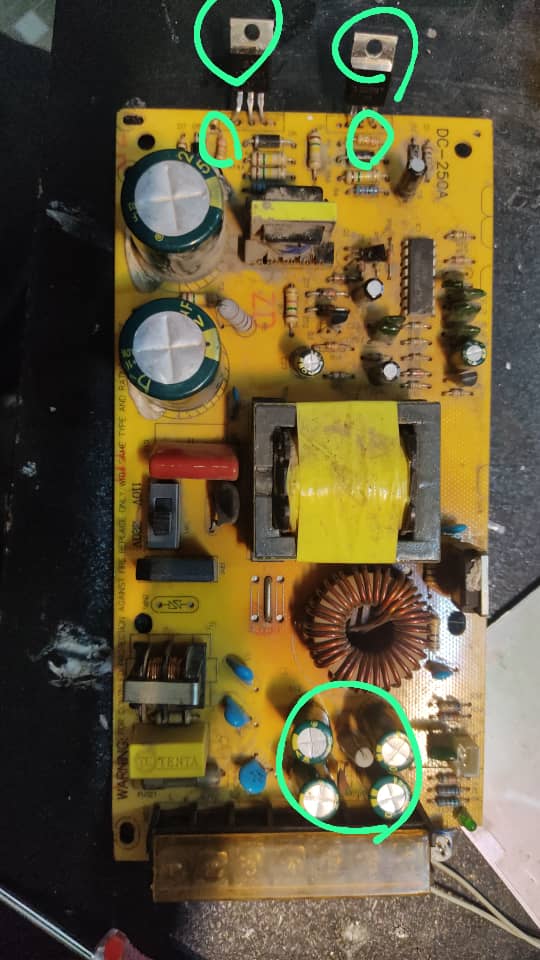

دوستان این ترانس خازنهای خروجی با دوتا ترانزیستور 13009 با دوتا مقاومت جلو ترانزیستورها تعویض شد دستگاه روشن ۱۲ولت هم میده ولی یکی از ترانزیستورها 13009که نزدیک خازن صافی وحشتناک داغ می‌کنه ..ترانس هم یه صدای وز میده....
ممنون میشم راهنمایی کنین ....



[MajiDAmieE]

سلام
برای اون صدای وز که میگید این خازن هارو عوض کنید.

برای داخ شدن ترانزیستور اوا ولتاژ CE رو چک کنید ببنید نرماله
بعدش مقاومت های بایاس رو چک کنید.



[S.saki]

سلام دوستان،به یه مشکل برخوردم،اگه میشه نظر بدید،چندتا منبع تغذیه کتابی ۱۲ولت دارم،در حالت بی باری یکی از ترانزیستور های ۱۳۰۰۹ به حدی داغ میشه که میسوزه،اما وقتی مصرف کننده ای بهش وصل میشه ترانزیستور خنک میشه،جهت اطلاع تمام خازن ها و مقاومت ها رو هم تست کردم سالمه.کسی تجربه اینجوری داشته؟



[habbib]

دوستان این ترانس خازنهای خروجی با دوتا ترانزیستور 13009 با دوتا مقاومت جلو ترانزیستورها تعویض شد دستگاه روشن ۱۲ولت هم میده ولی یکی از ترانزیستورها 13009که نزدیک خازن صافی وحشتناک داغ می‌کنه ..ترانس هم یه صدای وز میده....
ممنون میشم راهنمایی کنین ....

درود
مهندس جان پایه شماره 12 آیسی را دنبال کنید دو تا خازن روی این پایه سوار هستند بطوری که منفی خازن به پایه شماره7 و مثبت به پایه 12 متصل شده
احتمالا باید دو خازن متصل باشد
لذا هر دو را با همان ظرفیت قبلی ولی ولتاژ 100 ولتی تعویض کنید و نتیجه را گزارش نمایید



[404]

دوستان این ترانس خازنهای خروجی با دوتا ترانزیستور 13009 با دوتا مقاومت جلو ترانزیستورها تعویض شد دستگاه روشن ۱۲ولت هم میده ولی یکی از ترانزیستورها 13009که نزدیک خازن صافی وحشتناک داغ می‌کنه ..ترانس هم یه صدای وز میده....
ممنون میشم راهنمایی کنین ....

لطفا نتيجه تعمیر رو اعلام کنید



[غزال]

دوستان این ترانس خازنهای خروجی با دوتا ترانزیستور 13009 با دوتا مقاومت جلو ترانزیستورها تعویض شد دستگاه روشن ۱۲ولت هم میده ولی یکی از ترانزیستورها 13009که نزدیک خازن صافی وحشتناک داغ می‌کنه ..ترانس هم یه صدای وز میده....
ممنون میشم راهنمایی کنین ....

درود

ببین از نقشه‌های موجود انجمن کدوم نقشه منطبق با برد شماست اینجا ارسال کن.

خرابی در قطعات مرتبط با بیس 13009 هست از جمله دو مقاومت بزرگتر از ۱۰۰ کیلو و نیز کوچکتر از ۱۰ اهم و خازن الکترولیت کوچک .
بدون نقشه معرفی دقیق آنها مقدور نیست.

سپاس
