خروجی نداشتن پاور تلویزیون ال جی

[Faghef]

به نام خدا
سلام
برد ال جی هست مدلp4749505560
خروجی ولتاژ ها را نمی‌دهد.

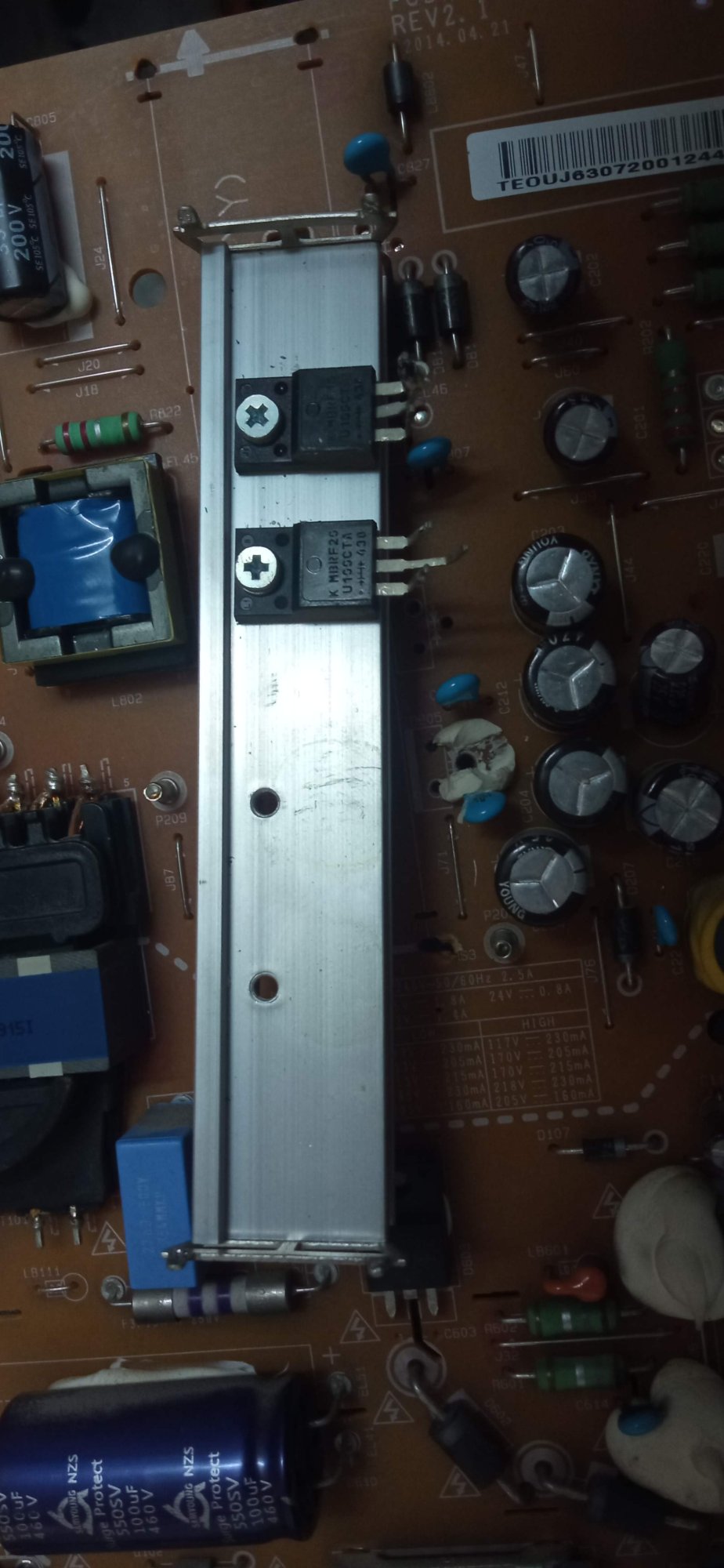

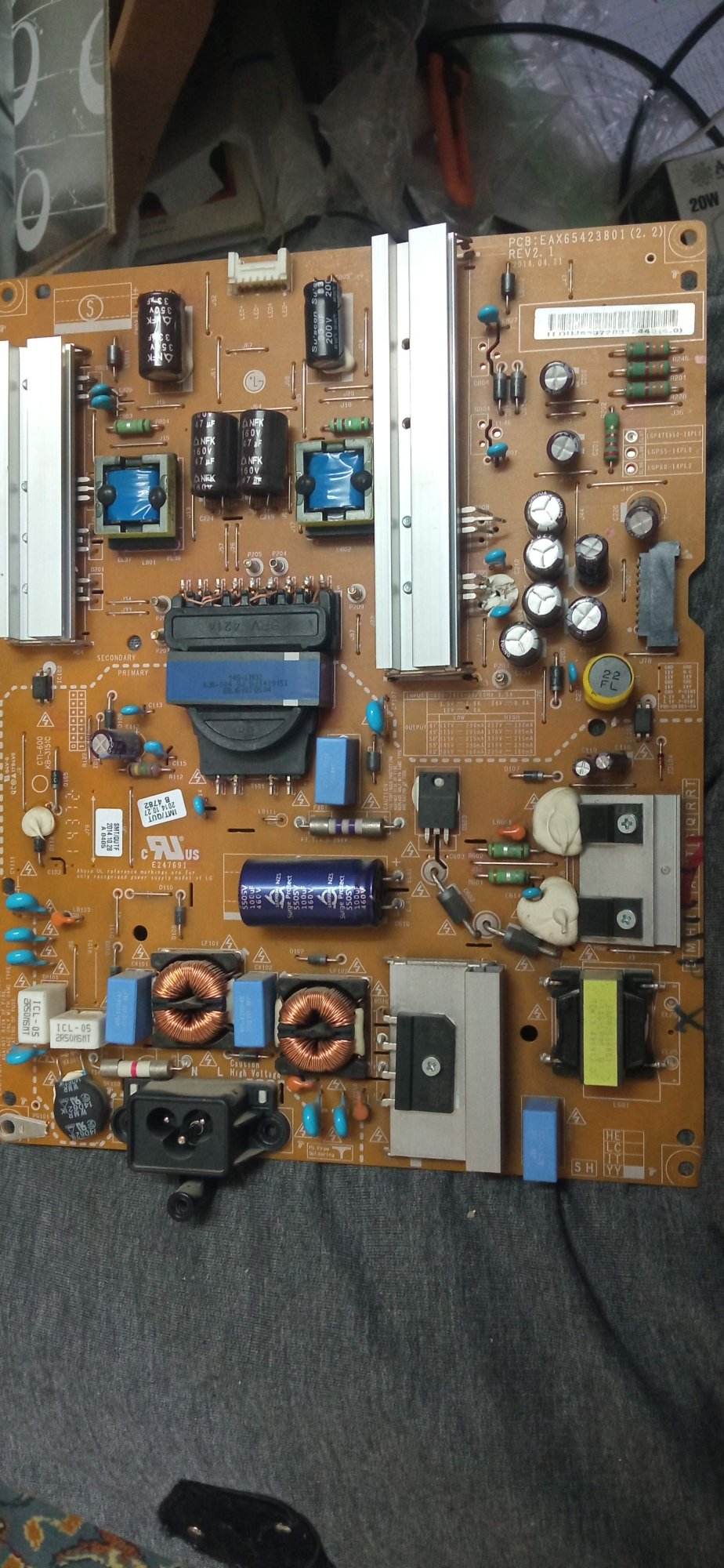

از برد عکس گرفتم. کدام قسمت ایراد داره؟



[Faghef]

.



[rondo]

سلام و عرض ارادت
ظاهرا چند قطعه بیرون اورده شده و توضیحی در این رابطه نداده اید اگر قطعات ایراد دارند که میبایست تعویض نمایید و اگر سالم هستند و ایراد از جایی دیگر باشد بایستی از ابتدای ورودی ولتاژ 220 قطعات چک شوند تا به ترانزیستور فت و به دیود نزدیک ان برسید مسیر را بررسی و اعلام نتیجه نمایید تا همکاران بهتر بتوانند شما را یاری نمایند



[amookhteh]

ولتاژ ها در قسمت گرم پاور چگونه هست روی خازن بزرگ چند ولت دارین؟اتوکوپلرها رو بررسی کنید



[davood4000]

۳۸۰ولت روی خازن بزرگ ایا موجوده



[infoshinfo]

به نام خدا
سلام
برد ال جی هست مدلp4749505560
خروجی ولتاژ ها را نمی‌دهد.
از برد عکس گرفتم. کدام قسمت ایراد داره؟

سلام
توضیحات‌تون بسیار ناقص هست. برای دریافت راهنمایی حداقل می‌بایست کارهایی که انجام دادید و به نتیجه نرسیدید را بیان فرمایید تا از پیمودن مسیر تکراری پرهیز شود.
لطفا گزارش مطالب ذیل را بفرمایید:

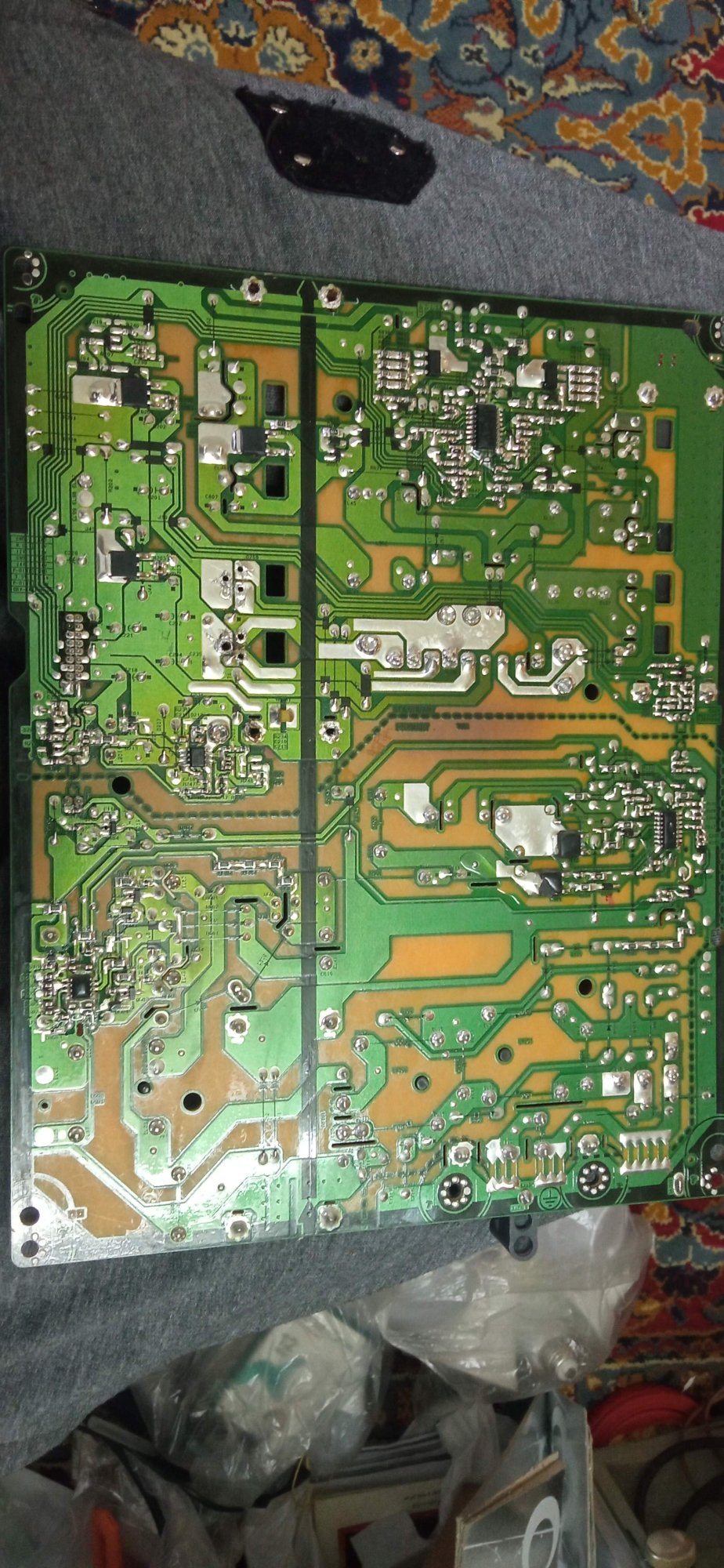

۱- تصویر پشت برد واضح نیست و قطعات و مسیرها را نمی توان تشخیص داد. تصویر واضح قرار دهید.
۲- روی پایه‌های خازن C610 چند ولت دارید؟
۳- روی پایه‌های خازن C112 چند ولت دارید؟
۴- روی پایه‌های ۶ و ۸ IC601 چند ولت دارید؟
۵- روی پایه‌های ۶ و ۱ IC601 چند ولت دارید؟



[Faghef]

طبق راهنمایی های دوستان ، ولتاژ گیری ها را انجام دادم:
خازن بزرگ c610: 320 v
خازن c112: 12v

ic601): آی سی هشت پایه
ولتاژ پایه ۱و۶: ۱.۹ولت
ولتاژ پایه ۶-۸: ۰ولت



[Faghef]

اپتوکوپلر ها سالم اند



[Faghef]

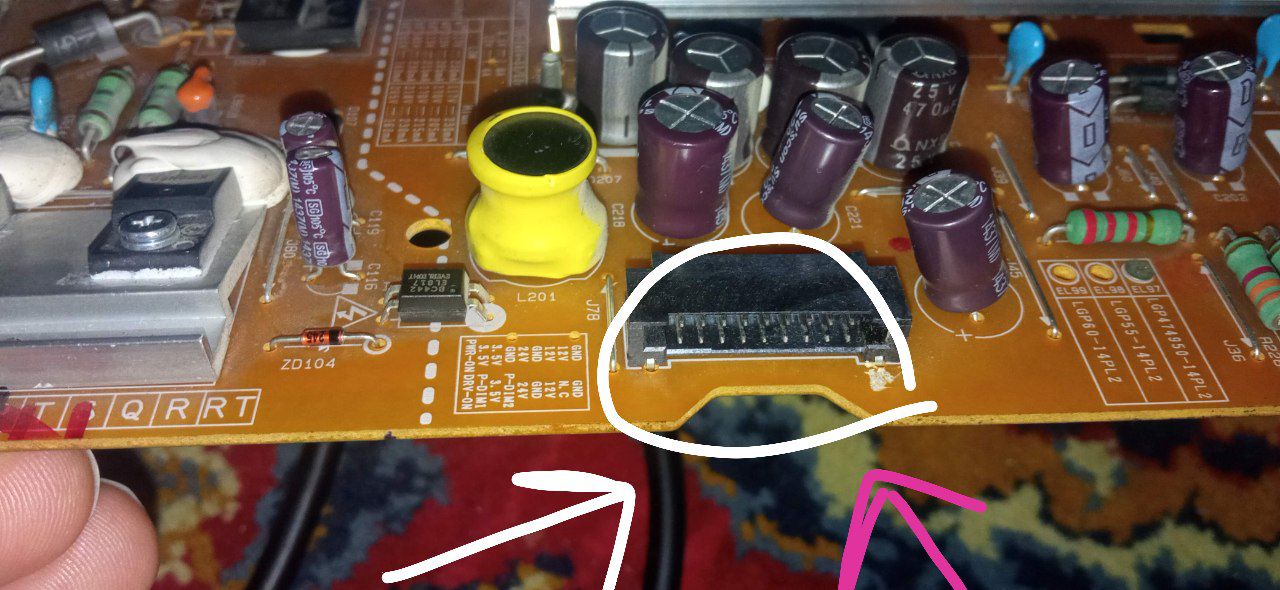

خروجی ها اکثرا شورتی دارند



[infoshinfo]

خازن بزرگ c610: 320 v

سلام
طبق شماتیکی که ظاهرا به پاور شما نزدیک و یا کاملا منطبق است و آن را پیوست می کنم:
ولتاژ C610 باید 397 ولت باشد که در حال حاضر نزدیک به ۸۰ ولت کمتر است.
به نظر می رسد ابتدا باید ESR و ظرفیت خازن مذکور را بررسی فرمایید.
سپس با توجه به اینکه گفتید:

خروجی ها اکثرا شورتی دارند

با توجه به شماتیک بررسی کنید آیا شرتی که مد نظر شماست؛ صحت دارد؟
در صورتی که مشکلی وجود داشت؛ پس از رفع اتصال کوتاه، با لامپ تست پاور را روشن نموده و مجددا ولتاژهای درخواستی را اعلام فرمایید.

ضمنا تصویر واضح از پشت برد هم ارسال کنید.
