خرابی گیرنده دیجیتالstar-x

[jjn1375]

سلام

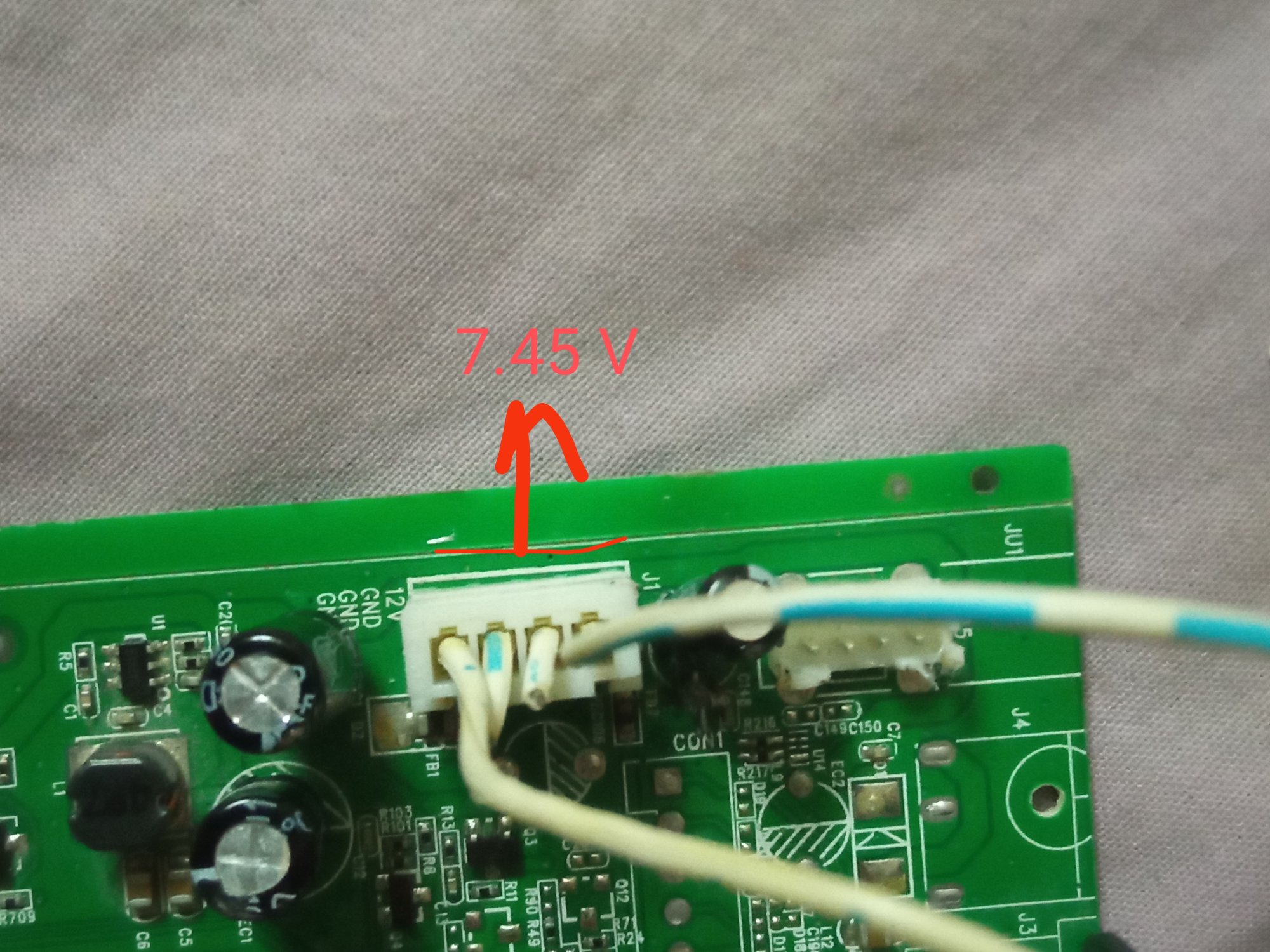

تغذیه گیرنده 7.45Vخروجی میده ولی بغل سوکت نوشته12V

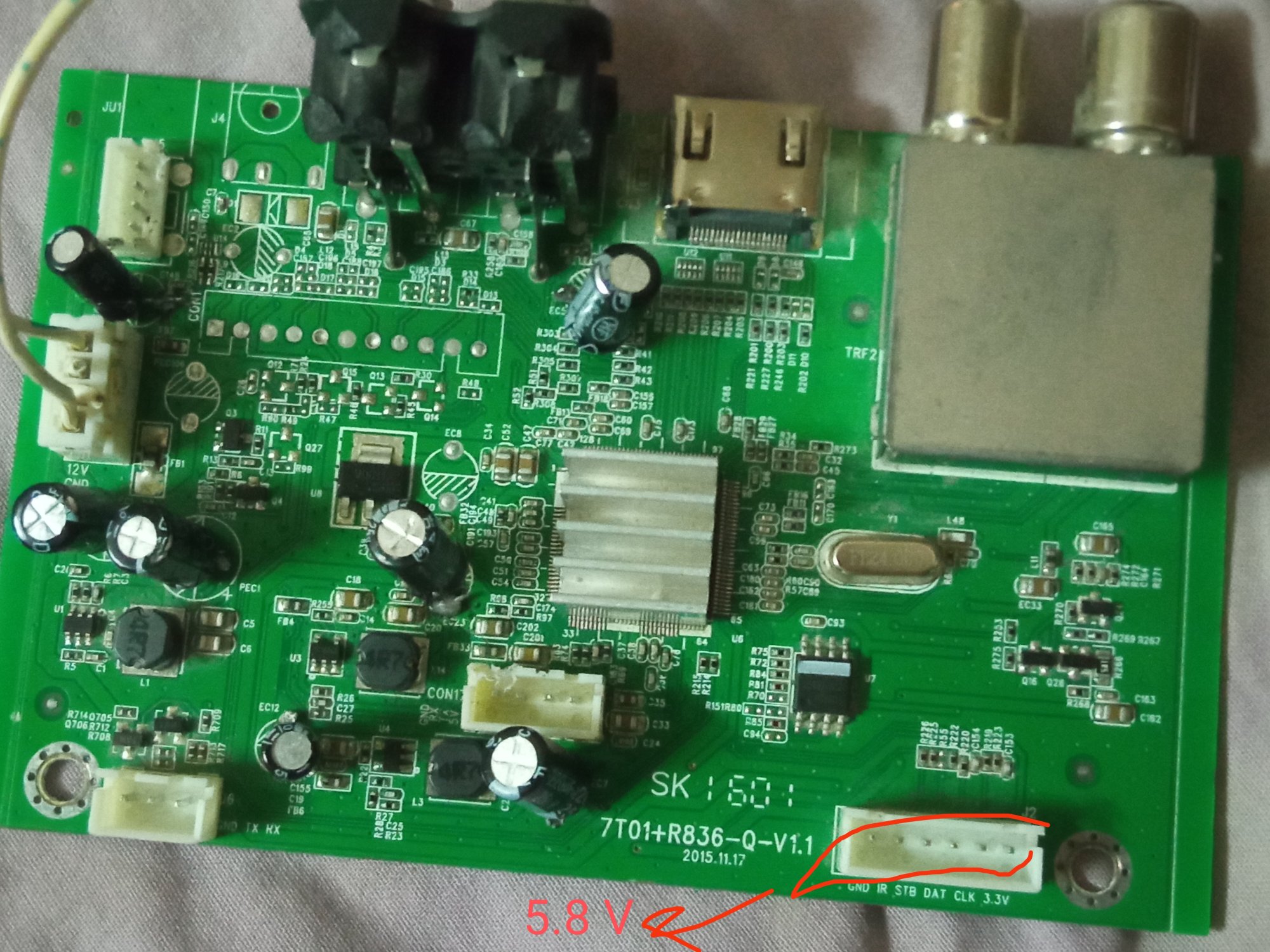

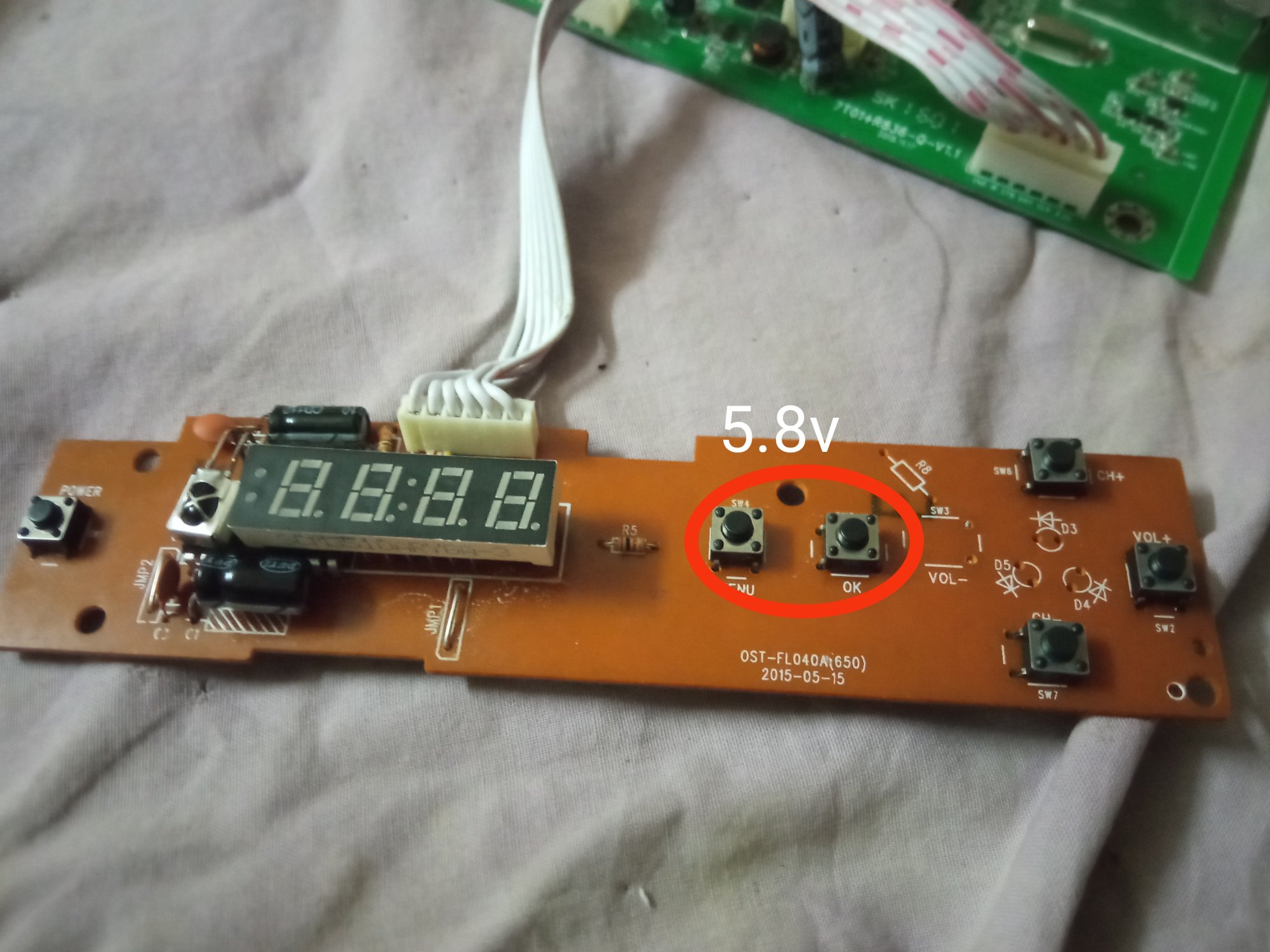

سوکت قسمت نمایشگر هم 5.8Vداره ولی بغل سوکتش نوشته3.3v

حدود بیست دقیقه که بهش جریان دادم ایسی زیر سون سگمنت هم خیلی داغ شده بود



[جمشيدا]

درود
از برد تغذیه عکس ارسال بفرمائید
شماره مدل دستگاه را هم بنویسید
*****
بدون وصل کردن سوکت خروجی پاور
ولتاژ خروجی پاور ۱۲ ولت هست؟
پایه سوکت پنل که نوشته ۳.۳ ولت ببین به کدوم آی سی رگولاتور میره



[masuodd55]

درود؛ اگر فرض بگیریم پاور سالم باشد؛ با توجه به ولتاژ غیر استاندارد در بخش نمایشگر باید آیسی رگولاتور تامین کننده این بخش خراب باشه به طوریکه هم خروجی غیر استاندارد داره و هم آیسی آمپر کشی داره و باعث پایین آوردن سطح ولتاژ پاور شده(با پاور مطمئن و سالم تست کنید)



[HS13&86]

سلام
تغذیه گیرنده 7.45Vخروجی میده ولی بغل سوکت نوشته12V
سوکت قسمت نمایشگر هم 5.8Vداره ولی بغل سوکتش نوشته3.3v

حدود بیست دقیقه که بهش جریان دادم ایسی زیر سون سگمنت هم خیلی داغ شده بود

مشاهده فایل‌پیوست 204465مشاهده فایل‌پیوست 204466مشاهده فایل‌پیوست 204467مشاهده فایل‌پیوست 204468

درود،
دوست عزیز ببینید پایه ۴ و ۸ آیسی فلش چند ولت دارید.
اگر اونها هم بالای 3.4 ولت دارن یعنی همون طور که دوستمون گفتن رگولاتور مربوطه 3.3 ولت سوخته.
و احتمال اینکه به آیسی فلش و SoC و تیونر آسیب رسیده باشه زیاده.

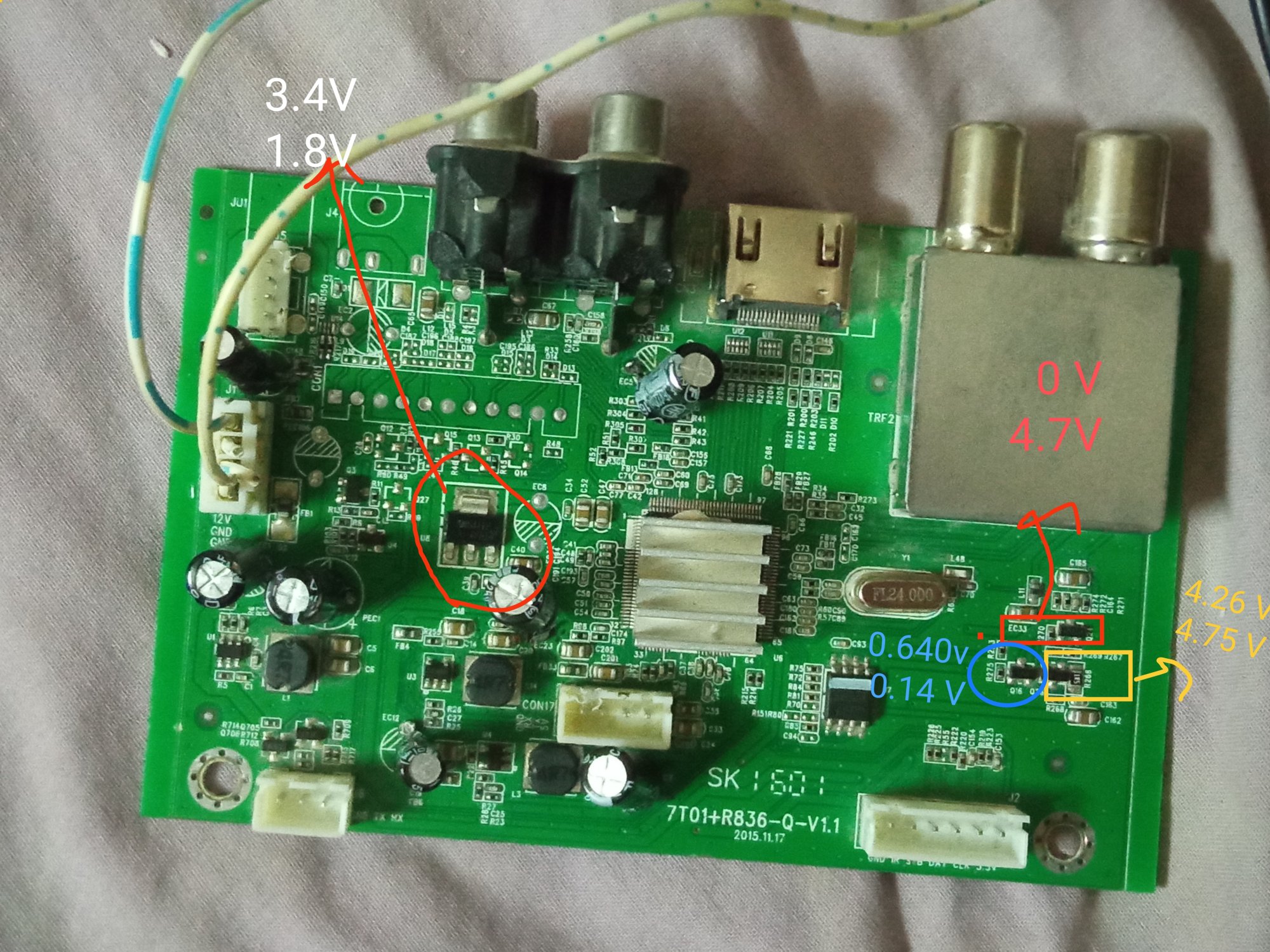

البته بنظر میرسه شما در ورودی رگولاتور 1.8 ولتی، 3.4 ولت دارید.
اما اگر 3.4 ولت دارید قضیه کمی عجیب میشه.
دستگاه شما رگولاتور های
5 , 3.3 , 1.8 , 1.2 ولتی داره.
