خاموشی مودم ایرانسل i40 a1

[msi6969]

با سلام.
مودم فوق کامل خاموشه.

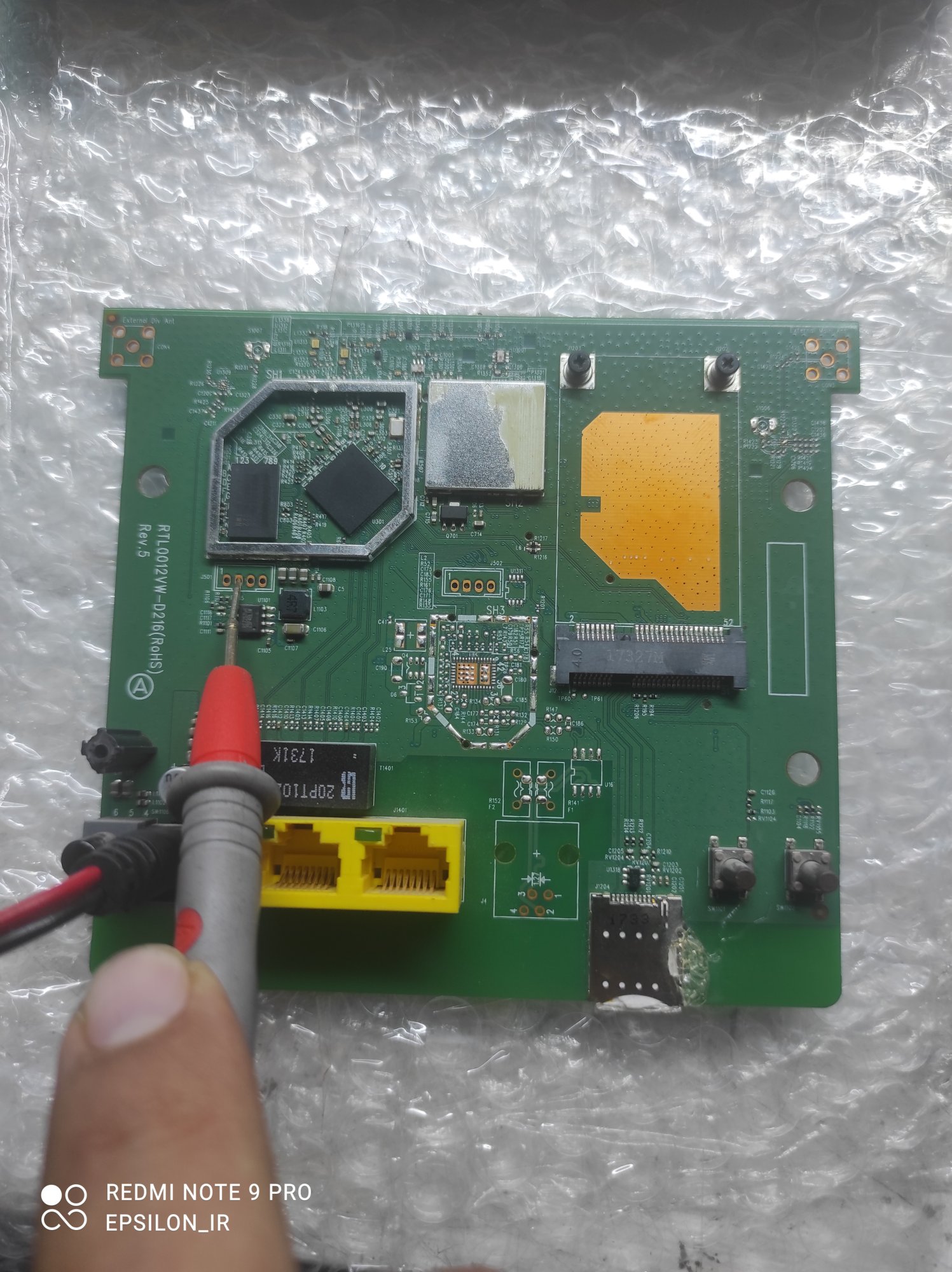

روی دو پین مشخص شده ولتاژ 2/7دارم و جریان
کشی 0/04
ایسی جدید پروگرام کردم و تاثیر نداشت.
ممنون از راهنمایی دوستان.



[Ahoora1396]

با سلام موارد زیر را چک کنید:
ولتاژ خروجی آداپتور
ولتاژ ورودی از سر ورودی
سلامت خازن الکترولیت اس ام دی
بررسی مسیر تا ورود به آی سی رگولاتور و خروجی آن



[msi6969]

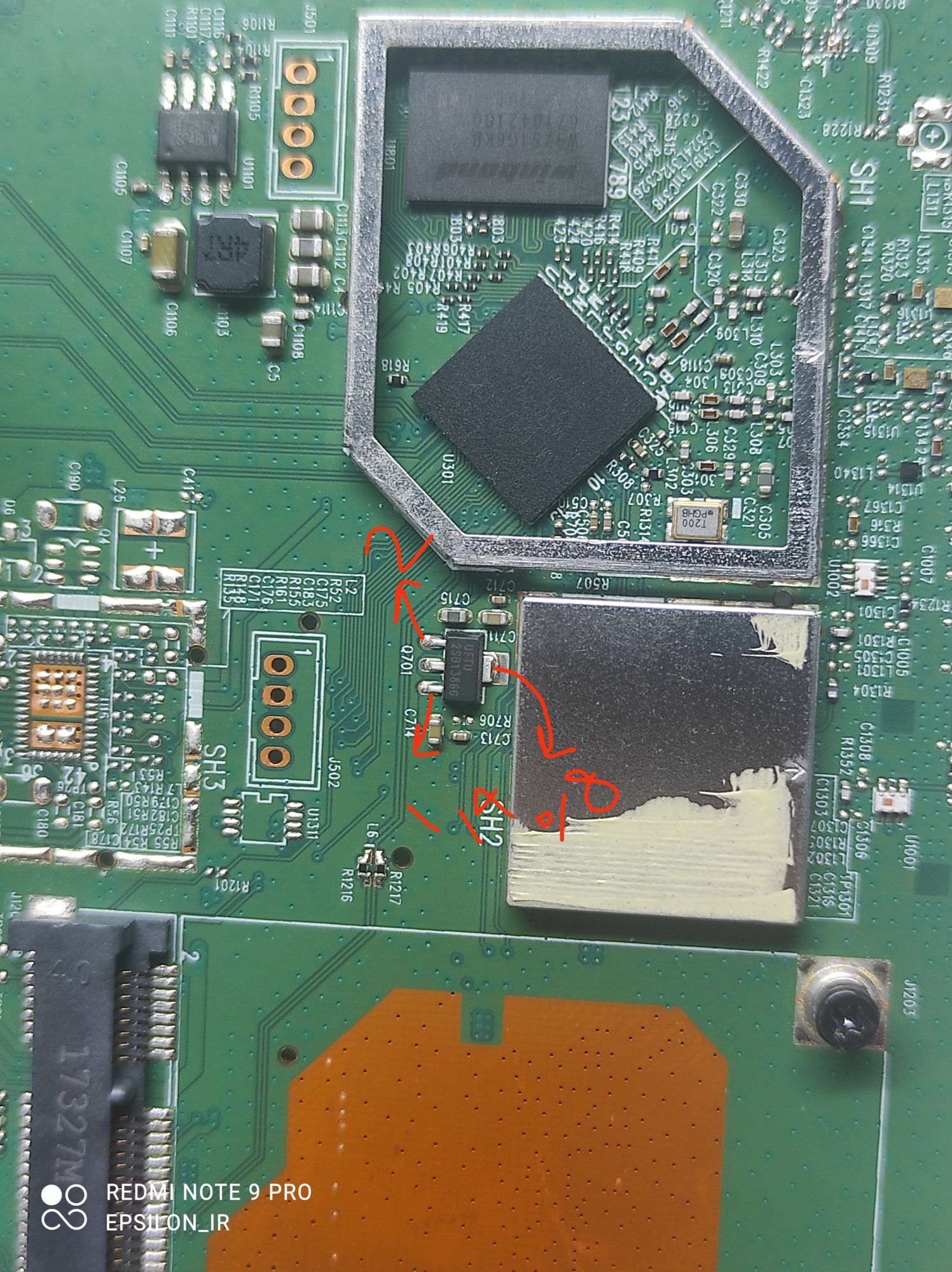

ولتاژ پایه های بایوس 2/8

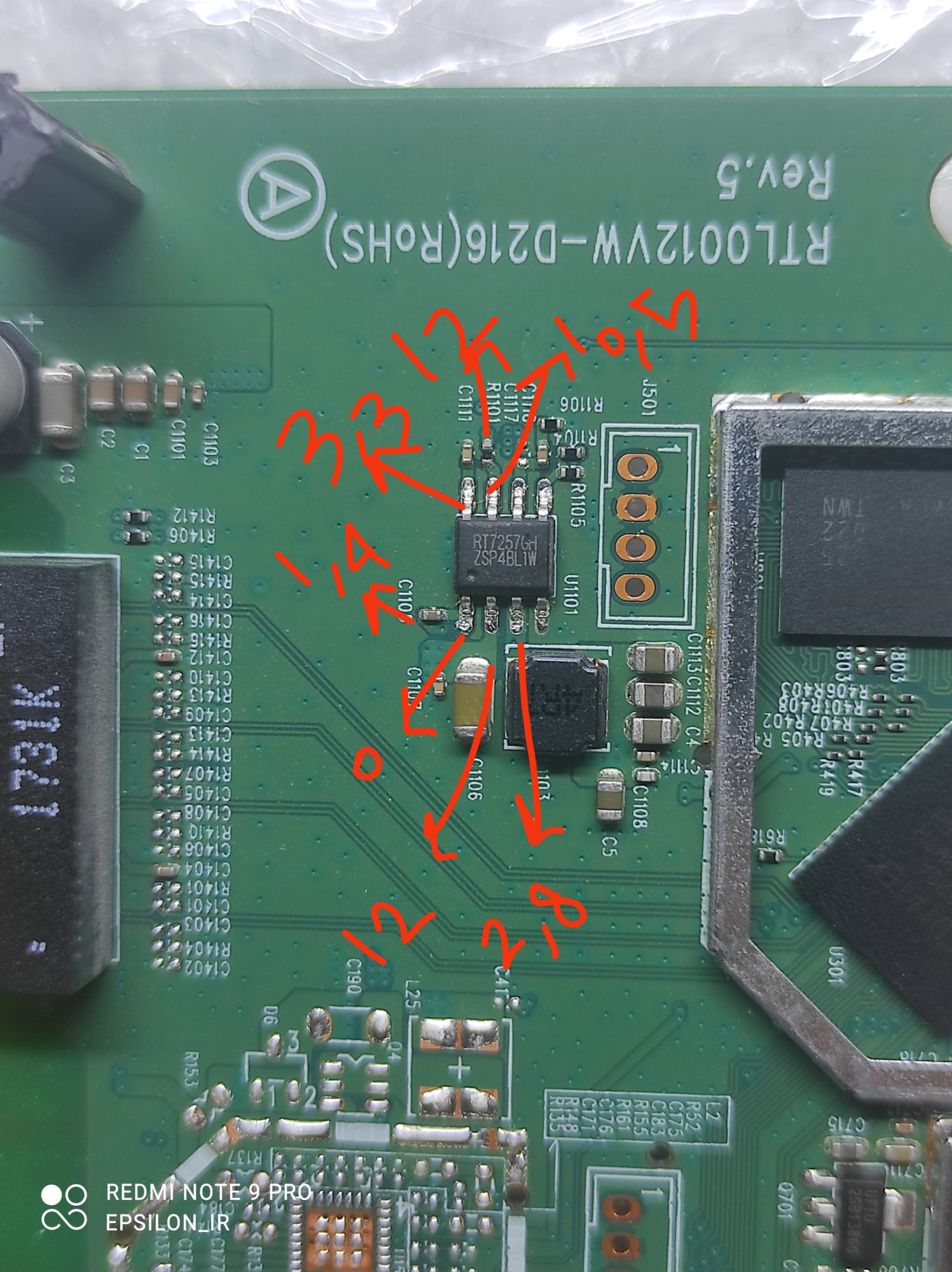

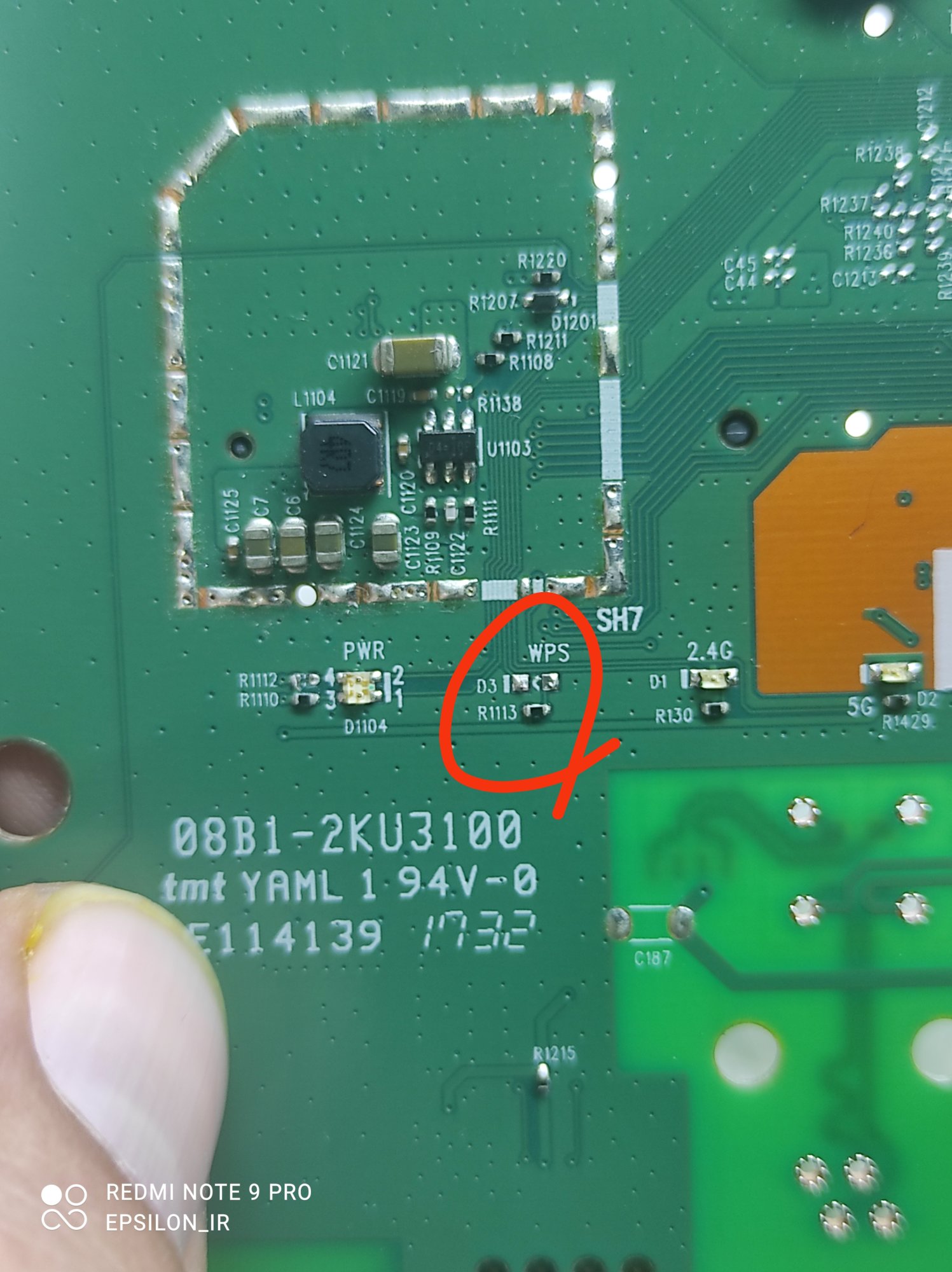

عکس ایسی rt7257 پیوست میشه، در ضمن یک عدد led که دورش خط کشیدم کنده شده، گویا مودم ضربه خورده، به جای این قطعه led چ بذارم؟ ولتاژ یک پایه ش 1/4ولته و پایه دوم 0.6ولته،این سایز ندارم



[Ahoora1396]

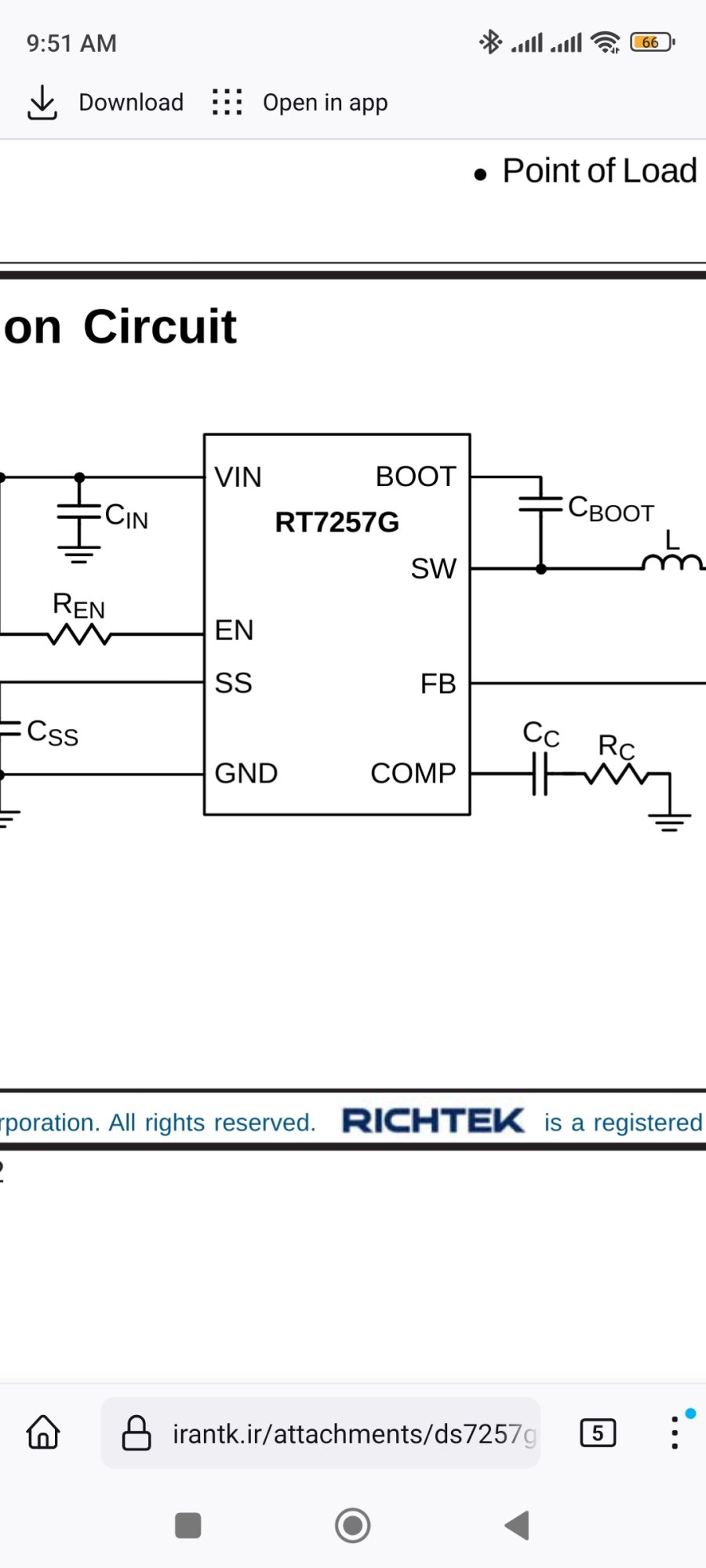

درود پایه یک پایه boot مداره باید ولتاژ داشته باشه ولی صفر اندازه گیری شده. این پایه بوسیله یک خازن سرامیکی به پایه سه sw متصل میشه. خروجی پایه سه باید 3.3 ولت باشه که 2.8 ولت گزارش شده. اگر ولتاژ پایه بوت صفر باشه دستگاه روشن نمیشه. یک احتمال خراب بودن خازن سرامیکی مذکور میتونه باشه. ظرفیت این خارن یک دهم میکرو باید باشه. همچنین ولتاژ پایه ۵ که فیدبک هست رو اندازه بگیرید.



[msi6969]

درود پایه یک پایه boot مداره باید ولتاژ داشته باشه ولی صفر اندازه گیری شده. این پایه بوسیله یک خازن سرامیکی به پایه سه sw متصل میشه. خروجی پایه سه باید 3.3 ولت باشه که 2.8 ولت گزارش شده. اگر ولتاژ پایه بوت صفر باشه دستگاه روشن نمیشه. یک احتمال خراب بودن خازن سرامیکی مذکور میتونه باشه. ظرفیت این خارن یک دهم میکرو باید باشه. همچنین ولتاژ پایه ۵ که فیدبک هست رو اندازه بگیرید.

فیدبک وcomp در حد 350میلی ولته



[Ahoora1396]

مدار فیدبک از یک تقسیم مقاومتی ولتاژ میگیره که همون دو تا مقاومت کنار پایه ۵ هستش تست کنید مقدار اهم اونها رو. خازن متصل به به پایه بوت هم اندازه گیری کنید.



[msi6969]

مدار فیدبک از یک تقسیم مقاومتی ولتاژ میگیره که همون دو تا مقاومت کنار پایه ۵ هستش تست کنید مقدار اهم اونها رو. خازن متصل به به پایه بوت هم اندازه گیری کنید.

درود مجدد.
دو مقاومت به ترتیب 18/5k و 21k هستن، خازن smd هم تست کردم ظرفیتش اوکی بود، محض اطمینان تعویض کردم و ولتاژ همچنان 2/8



[msi6969]

میتونه خود ایسی rtباشه مهندس؟ قطعات مجاورش مجدد چک میکنم، البته اهم همگی بالاست



[Ahoora1396]

میتونه خود ایسی rtباشه مهندس؟ قطعات مجاورش مجدد چک میکنم، البته اهم همگی بالاست

درود اگر آی سی رو دارید عوض کردنش خالی از لطف نیست. حداقل مطمئن میشید مشکل کجاست.



[msi6969]

درود اگر آی سی رو دارید عوض کردنش خالی از لطف نیست. حداقل مطمئن میشید مشکل کجاست.

سایتی برای فروش پیدا نکردم، سپاس از وقتی که گذاشتید🙏🙏🙏
