مشکل: خاموشی لپ تاپ dell l502x

[aryakorush55]

Re: پاسخ : خاموشی لپ تاپ dell l502x

با سلام

دوست عزیز اولا زمانی 5ولتو خواهی داشت که مین داره کار میکنه معمولا ولتاژ2 یا 3 خورده ای وا3 تحریک و درایوره ودر حال حاظر شک نکن فایلهایی که از فیلیپ فلاپ انالوگ به دیجیتال بیلد میشنو نتونسه بایوس بسازه پس بایوست ایپرام مناسب و 2رستی نداره لطف کن اول ارایزش کن چون اگه نکنی اکتال و سه هگزا بوت داخلش هس پس اول ارایز کن سپس برنامه رو بریز صددر صد را میافته و اما در مورده بیضی ها رو شماتیکت که فرمودید تو استانداردای هر فکتوری یه معنی داره میتونه شکل موج اسکوپ یا میزان هان یا حتی ولتاژ باشه موفق باشید .​



[cybernova]

فایلهایی که از فیلیپ فلاپ انالوگ به دیجیتال بیلد میشنو نتونسه بایوس بسازه پس بایوست ایپرام مناسب و 2رستی نداره لطف کن اول ارایزش کن چون اگه نکنی اکتال و سه هگزا بوت داخلش هس

استاد گرامی آقای aryakorush55
در صورت امکان این قسمت رو واضح تر توضیح بدید.در مورد ولتاژهایی با عنوان ALW و RUN هم اگه اطلاعاتی دارید بیان بفرمائید .
ممنون از لطفتون



[نوید توکلی]

طبق نقشه که تو فایل پیوست هست ec به i/o وصله ولی bios به چیپ جنوبی وصله

دوست من روی سوییچ هم ولتاژ دارم چک میکنم ببینم روی ec ولتاژ چجوریه

ولی دوستان کسی جواب نداد 3.3 run مربوط به کدومه؟



[نوید توکلی]

احتمالا از رو اسمش زمانیه که سیستم ران بشه

ec چون 3.3 always داره

آره فک کنم درسته

این دوستمون دوتا برنامه بایوس داد هم واسه ec و bios

به امید خدا دارم میرم مغازه تستش کنم



[bamdad61]

سلام
دوست عزیز

1-نقشه ای که گذاشتین متعلق به xps l502x نیست

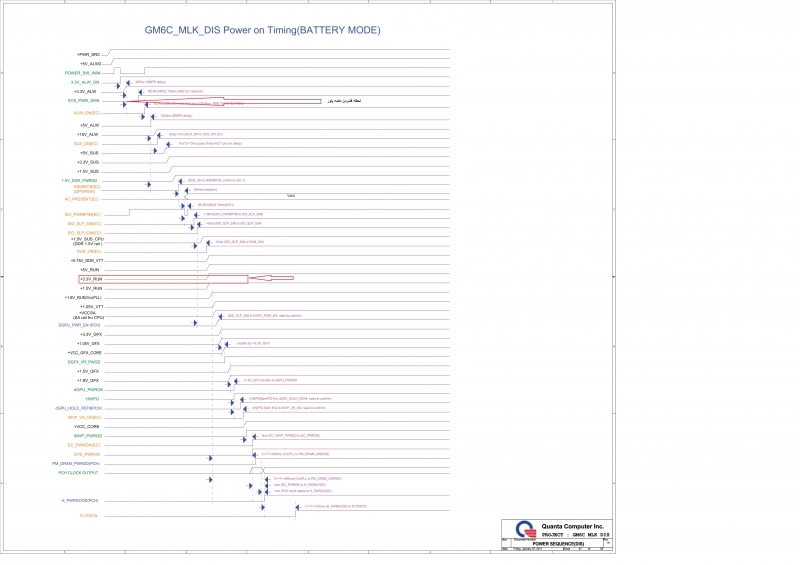

2-طبق دیاگرام power sequence زیر(برگرفته از شماتیک دستگاه) 3.3 run ولتاژی است که با اندکی تاخیر بعد از روشن شدن دستگاه تولید میشود پس اگر روی پایه های آی سی های bios آنرا ندارید کاملا طبیعی است. ولی ولتاژ 3.3alw رو باید روی پایه های EC داشته باشین
3- همون طور که دوستمون فرمودن حتما Bios و EC را با هم رایت کنید.
4- قبل از روشن شدن دستگاه، مدار pwm سی پی یو خروجی ندارد فقط همونطور که دوستمون گفتن باید روی فتها ولتاژ 19 ولت داشت
5-بیضی های رنگی استاندارد مشخصی نداره، تنها جهت راهنمایی و هماهنگی تیم های طراحی مادربورد استفاده میشه و هرسازنده قاعده خودشو داره و برای خودش معنی میده ولی ممکنه در ابتدا یا انتهای فایل شماتیک راهنمایی به این منظور قرار بدن.
6-فایلهای دامپ زیر را امتحان کنید.
7-چون سایت اجازه نمیده عکس با کیفیت تر آپلود کنم عکسو با قالب pdf هم آپلود کردم



[نوید توکلی]

با فایلای که دوست قبلیم cyber اگه اشتباه نکنم دوتا ic رو پروگرام کردم نشد ولی یه اتفاقی افتاد

شارژر رو که وصل میکنم چراغ شارژ لپ تاپ روشن میشه که قبلا هیچ اتفاقی نمیافتاد

این فایلا با فایلایی که دوست قبلی گذاشتن متفاوته؟

از نقشه خیلی ممنونم ولی نقشه ای که من داشتم هم مال l501 x و l502x بود

این نقشه منطقی تره خیلی خیلی ممنونم فردا تست میکنم خبر میدم حتما



[نوید توکلی]

یه خبر تازه دارم

با اون بایوس دومی هم جواب نداد

حتی چراغشم روشن نشد

امروز داشتم کار میکردم یهو ی لپ تاپ دیگه دستم رسید دقیقا همین لپ تاپ

مشکل گرافیک داشت

سریع از بایوساش بک آپ گرفتم که ایشالا تو سایتم میزارم

جالب اینجا بود ورژن مادربورد فرق داشت

جای بایوسو ای سی توش متفاوت بود

بالاخره ای سی ها رو پروگرام کردم

و لپ تاپ روشن شد کامل

ولی عجله داشتم بیام خونه

تصویر نداد

ولی روشن شد

نمیدونم برم مغازه بعد از ظهر اکس میشه یا باز مشکل بایوس دارم



[bamdad61]

یه خبر تازه دارم

با اون بایوس دومی هم جواب نداد

حتی چراغشم روشن نشد

امروز داشتم کار میکردم یهو ی لپ تاپ دیگه دستم رسید دقیقا همین لپ تاپ

مشکل گرافیک داشت

سریع از بایوساش بک آپ گرفتم که ایشالا تو سایتم میزارم

جالب اینجا بود ورژن مادربورد فرق داشت

جای بایوسو ای سی توش متفاوت بود

بالاخره ای سی ها رو پروگرام کردم

و لپ تاپ روشن شد کامل

ولی عجله داشتم بیام خونه

تصویر نداد

ولی روشن شد

نمیدونم برم مغازه بعد از ظهر اکس میشه یا باز مشکل بایوس دارم

لطفا پارت مادربوردشو هم بزارین.



[نوید توکلی]

چشم تا یساعت دیگه پارتشم میزارم



[bamdad61]

ظاهرا دستگاه شما مادربوردش همون l501x هست که گویا در سری اول l502x استفاده شده، اگه پارت جنوبیتون hm57 یا hm55 هست و پارت گرافیک n11p-ge و سایز EC هم یک مگابایت فایلهای ضمیمه رو تست کنین. دوست عزیز توجه کنین سایز فایل بایوس و EC باید حتما با سایز چیپ مطابقت داشته باشه.
