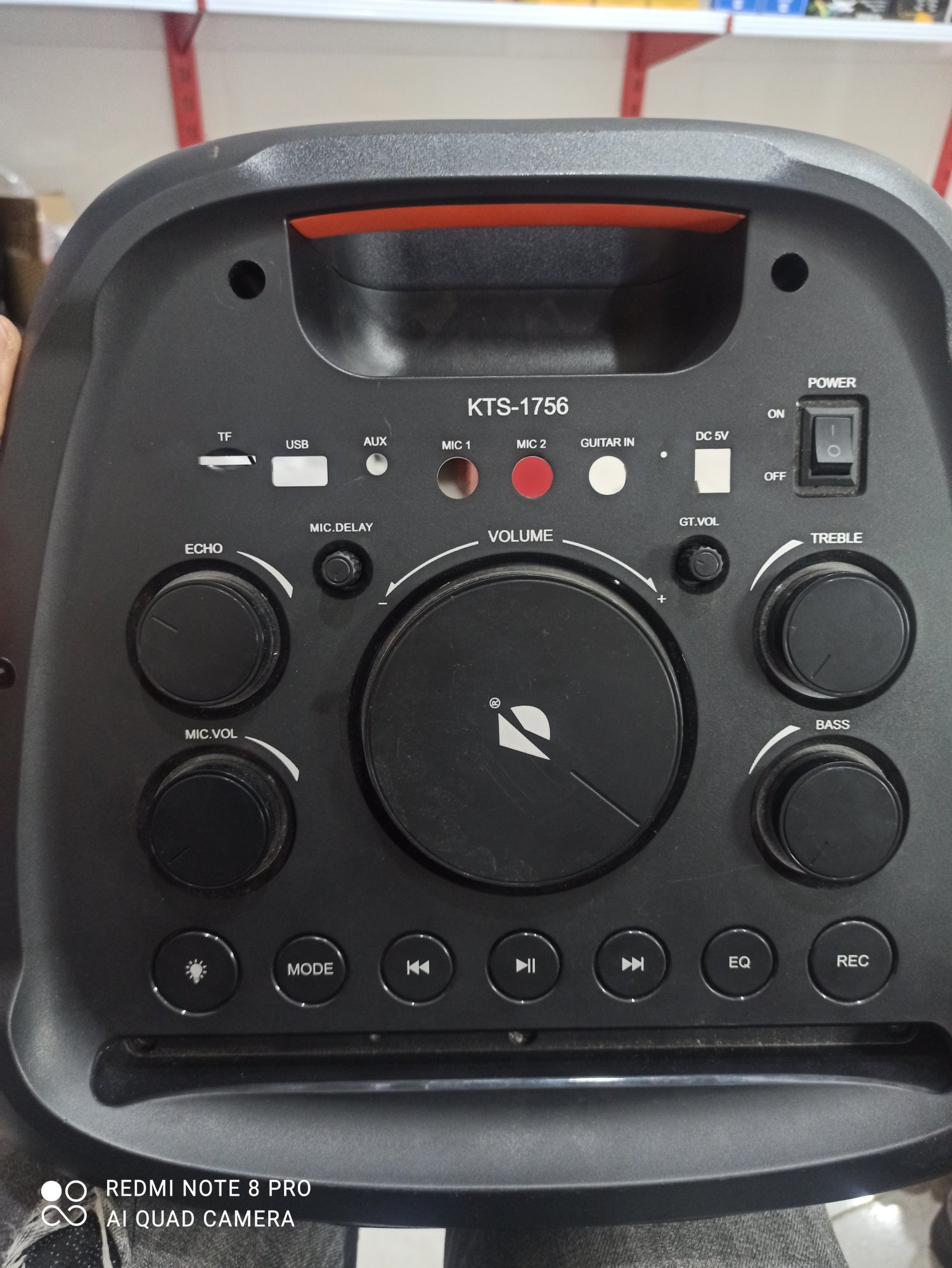

خاموشی اسپیکر ایستاده KTS 1756

[Alpine11]

باسلام خدمت همکاران گرامی

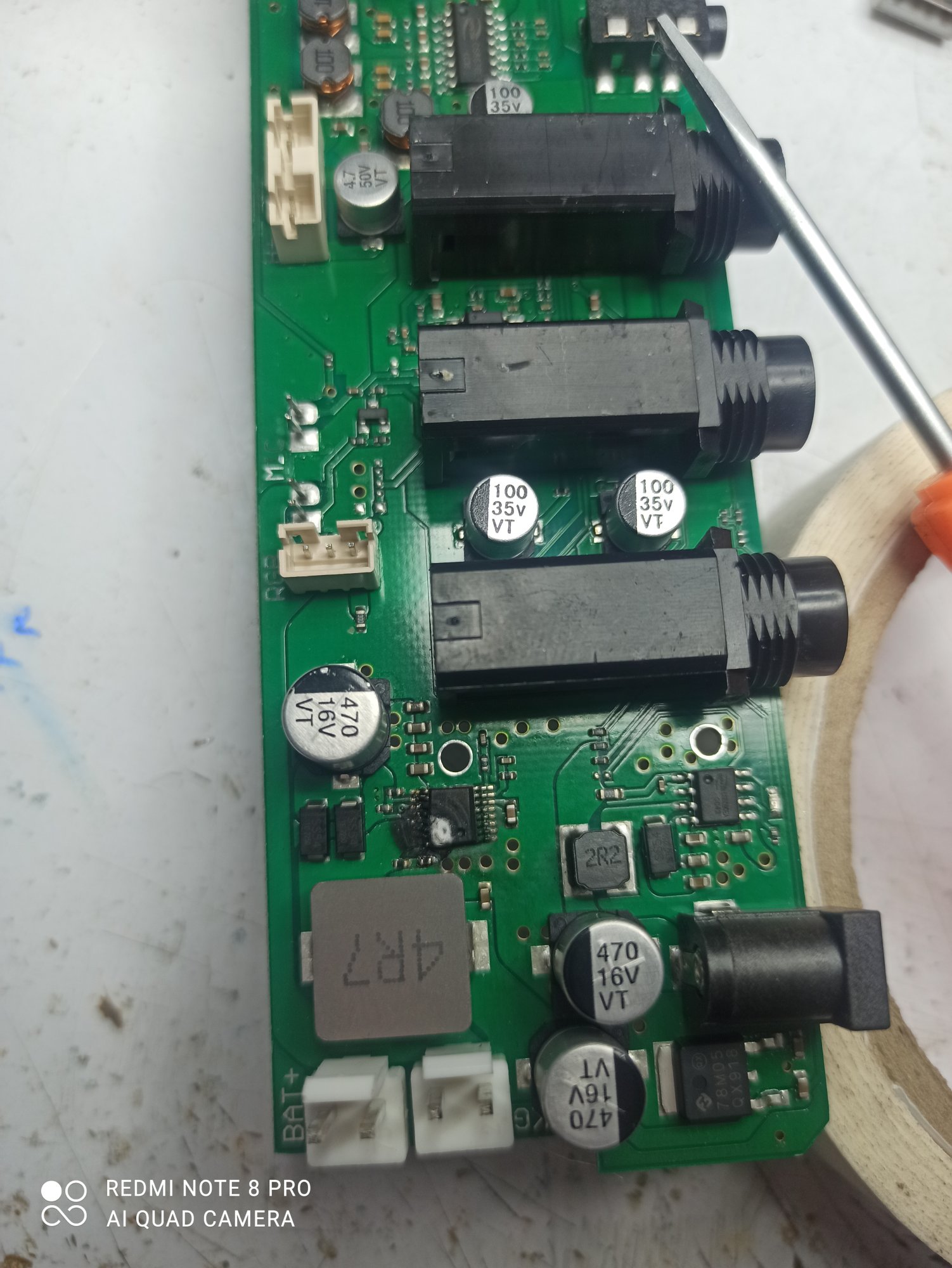

اسپیکر ایستاده بدستم رسیده که منفی ومثبت مدار را جاب جا زدن ودر مدار تغذیه یک آی سی سوخته،قسمتی از قطعه خوانا میباشد که بالای آن 5038هست وزیر آن CC21 نوشته شده
آیا این قطعه را میشود تهیه کرد یا جایگزین کرد



[mehdidk]

سلام
فکر نکنم گیرت بیاد
همچین موردی قبلا داشتم که باتری داخلیش 12 ولت بود
با هماهنگی با خود مشتری ...
از ماژول امپلی فایر دوکانال جداگانه با ولتاژ 12 ولت استفاده کردم (چون دو تا بلندگو داشت)و از برد پلیر usb و بلوتوثی جداگانه داخل سیستم بکار بردم
بخش رقص نور جلو رو هم با یه رگولاتور 7805 با ولتاژ 5 ولت روشن کردم با کلیدی جداگانه.
دادم تحویل مشتری و تمام.



[mohammadhadi]

سلام
اگر ولتاژ کارش 3.7 ولتیه احتمالا این آی سی صداش باشه
cs83702e



[علی پاشایی]

بله گیر میاد 60 تومنه تازه خریدم
البته بدون اون آی سی باید روشن بشه



[Alpine11]

بله گیر میاد 60 تومنه تازه خریدم
البته بدون اون آی سی باید روشن بشه

مهندس اسم کامل ای سی چی هست و از کجا تهیه کردید؟



[Elec.ehsan]

سلام
این آی سی تغذیه اصلیه
گیرم نمیاد
یه برد تغذیه همه کاره بگیر آی سی را خارج کن
سلفهای داخل مدار را

باسلام خدمت همکاران گرامی
اسپیکر ایستاده بدستم رسیده که منفی ومثبت مدار را جاب جا زدن ودر مدار تغذیه یک آی سی سوخته،قسمتی از قطعه خوانا میباشد که بالای آن 5038هست وزیر آن CC21 نوشته شده
آیا این قطعه را میشود تهیه کرد یا جایگزین کرد
مشاهده فایل‌پیوست 212171مشاهده فایل‌پیوست 212172

باسلام خدمت همکاران گرامی
اسپیکر ایستاده بدستم رسیده که منفی ومثبت مدار را جاب جا زدن ودر مدار تغذیه یک آی سی سوخته،قسمتی از قطعه خوانا میباشد که بالای آن 5038هست وزیر آن CC21 نوشته شده
آیا این قطعه را میشود تهیه کرد یا جایگزین کرد
مشاهده فایل‌پیوست 212171مشاهده فایل‌پیوست 212172

باسلام خدمت همکاران گرامی
اسپیکر ایستاده بدستم رسیده که منفی ومثبت مدار را جاب جا زدن ودر مدار تغذیه یک آی سی سوخته،قسمتی از قطعه خوانا میباشد که بالای آن 5038هست وزیر آن CC21 نوشته شده
آیا این قطعه را میشود تهیه کرد یا جایگزین کرد
مشاهده فایل‌پیوست 212171مشاهده فایل‌پیوست 212172



[Elec.ehsan]

سلفهای داخل مدار را به ترتیب سه تاولتاژ ۱۲.۵و۳و۳ ولت بده رامیفته
وقتی آی سی را ازمدار خارج کنی با تست بیزر مولتی متر پایه هارا چک کن سه تا شون رفتن به سه تا سلف مجزا تغذیه های هر قسمت را بنا به تجربه باید وصل کنی
برد همه کاره ولتاژ ۲آمپری بگیر با ۳خروجی ۳و۳ . ۵ .۱۲
منتهی اگه رقص نور داخل باندها داشته باشی حذف میسه

باسلام خدمت همکاران گرامی
اسپیکر ایستاده بدستم رسیده که منفی ومثبت مدار را جاب جا زدن ودر مدار تغذیه یک آی سی سوخته،قسمتی از قطعه خوانا میباشد که بالای آن 5038هست وزیر آن CC21 نوشته شده
آیا این قطعه را میشود تهیه کرد یا جایگزین کرد
مشاهده فایل‌پیوست 212171مشاهده فایل‌پیوست 212172



[dds1]

احتمالا اون مربوط به مدار شارژ باتری ها بوده و کنترل ولتاژ.
اگر گیر آوردی که هیچ
وگرنه با توجه به ولتاژ باتری ها و نوع اون ها، از ماژول شارژ و محافظ شارژ مناسب تهیه و استفاده کن.
یکم باید مدار را تحلیل کنی تا ولتاژ مورد نیاز برد را هم بتونی براش تأمین کنی.



[solara]

باسلام خدمت همکاران گرامی
اسپیکر ایستاده بدستم رسیده که منفی ومثبت مدار را جاب جا زدن ودر مدار تغذیه یک آی سی سوخته،قسمتی از قطعه خوانا میباشد که بالای آن 5038هست وزیر آن CC21 نوشته شده
آیا این قطعه را میشود تهیه کرد یا جایگزین کرد
مشاهده فایل‌پیوست 212171مشاهده فایل‌پیوست 212172

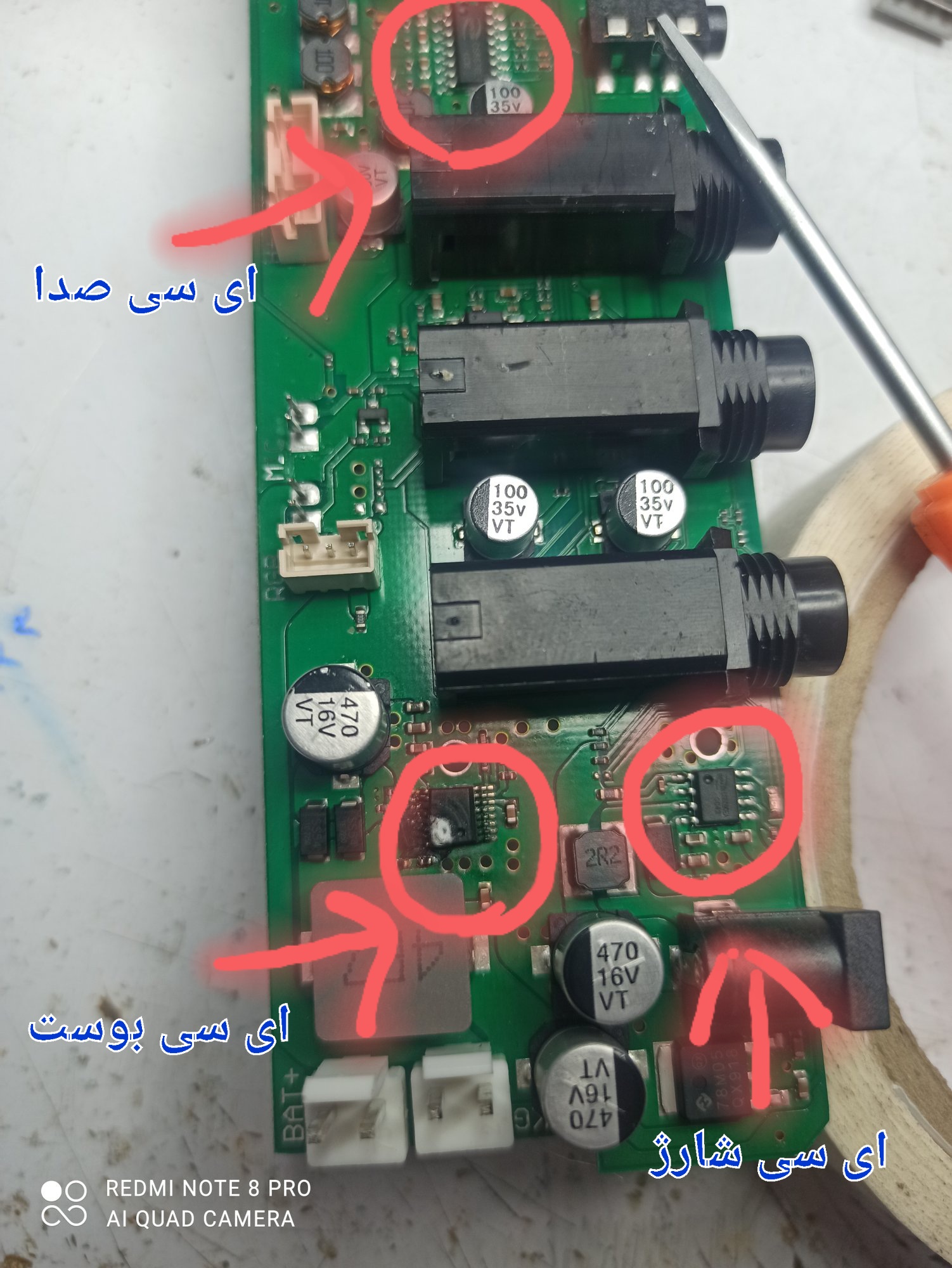

سلام.اگر باتری شما 7.4v باشه این ای سی کارش افزایش ولتاژ هست.در بعضی از اسپیکرها ولتاژ کاری ای سی صدا ۱۲ و بعضی ۲۴ میباشد.یه ماژول افزاینده (Boost) کار شما رو حل خواهد کرد.ازخازن متصل به خروجی ای سی افزاینده و یا دیتاشیت ای سی صدا میتونید تشخیص بدید که ولتاژ کاری چقدر است.



[electronium]

باسلام خدمت همکاران گرامی
اسپیکر ایستاده بدستم رسیده که منفی ومثبت مدار را جاب جا زدن ودر مدار تغذیه یک آی سی سوخته،قسمتی از قطعه خوانا میباشد که بالای آن 5038هست وزیر آن CC21 نوشته شده
آیا این قطعه را میشود تهیه کرد یا جایگزین کرد
مشاهده فایل‌پیوست 212171مشاهده فایل‌پیوست 212172

این مورد شما از جمله موردهای سمی هست (بعید تعمیر شه..اینقدر دنگ و فنگ داره فقط وقتت گرفته شد ...و اگر هم تعمیر شه هیچ وقت به اندازه تلاش و زحمتی که براش کشیدی نمی تونی دستمزد دریافت کنی)
