مشکل: جوش ندادن اینورتر intimax مدل mma250 و صدای ویز ویز

[mohssen]

با سلام خدمت اساتید محترم انجمن
بنده امروز یک اینورتر با مشخصات بالا برام اومد

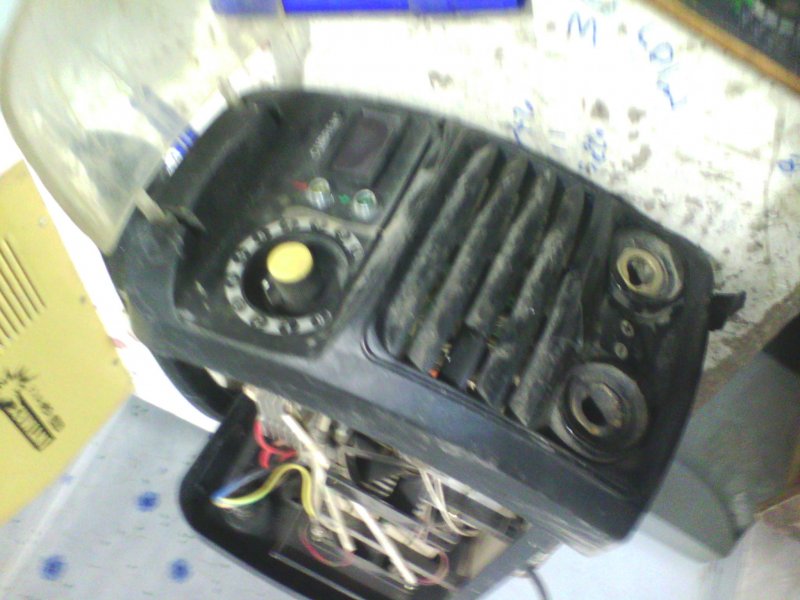

مشکلی که داره هیچ ولتاژی توی خروجی نیست نشانگر دیجیتالی امپر که با یک ولوم چرخشی تنظیم میشه تغییر میکنه و همزمان با تغییر صدای وز وزی مثل رادیو از اون شنیده میشه
چه در لحضه اول چه غیر ولتاژی توی خروجی های انبر نداریم

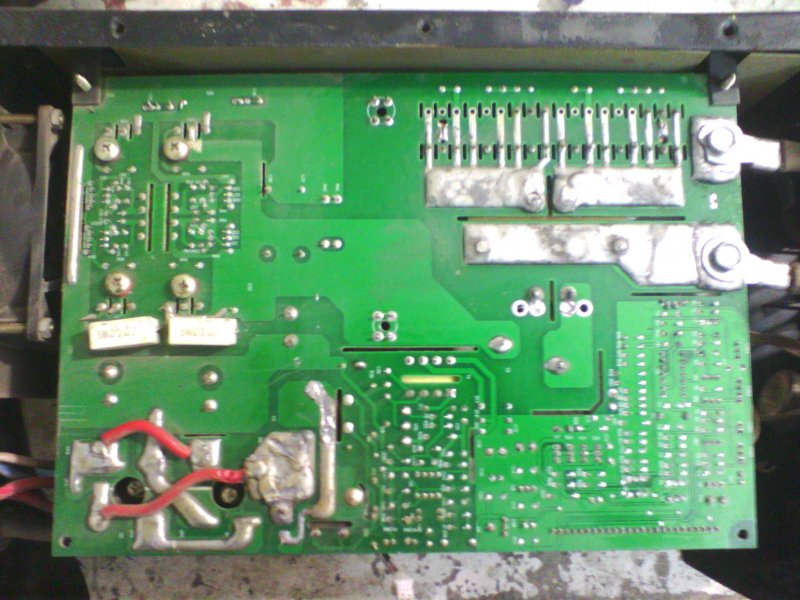

توی قسمت خروجی دوازده عدد d92-02 وجود داره
لطفا راهنمایی کنید:



[bstar]

با سلام
ایا 24 ولت و 310 ولت رو داری ؟



[mohssen]

سلام
روی خازن اصلی 310 ولت وجود داره
بیست چهار ولت روی کدوم قسمت؟



[bstar]

با سلام
روی ورودی رگلاتور 7815
البته اگر عکس واضحی از قسمت کنترل بگیری بهتر میشه راهنمایی کرد .



[mohssen]

الان شرو کردم به تست قطعه ها
ظاهرا دوتا از
d9202 ها یکی از دیود هاشون اتصال کرده
احتمال داره مال همین باشه؟
ولتاژ رگولاتور رو اعلام میکنم



[غزال]

سلام

عزیزم احتمال سوختن دیودها ضعیفه
ابتدا ترانزیستورهای قدرت اوت پوت را تست کن

سپاس



[mohssen]

سلام 24 ولت وجود داشت روی رگولاتور
هشت عدد دیود رو کامل خریدم میخوام همه رو باهم عوض کنم
قبلش توصیه ندارین؟



[mohssen]

ترانزیستور ها ظاهرا سالم هست تست شد



[غزال]

سلام 24 ولت وجود داشت روی رگولاتور
هشت عدد دیود رو کامل خریدم میخوام همه رو باهم عوض کنم
قبلش توصیه ندارین؟

سلام

عزیزم شانسی عوض نکن
ظاهرا سالمه یعنی چی
چطور تست کردی و شماره اش چیه ؟

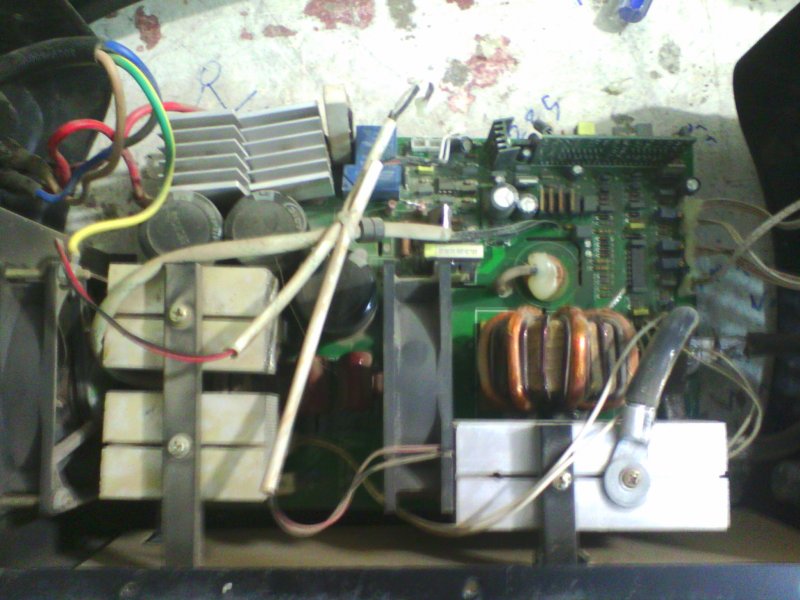

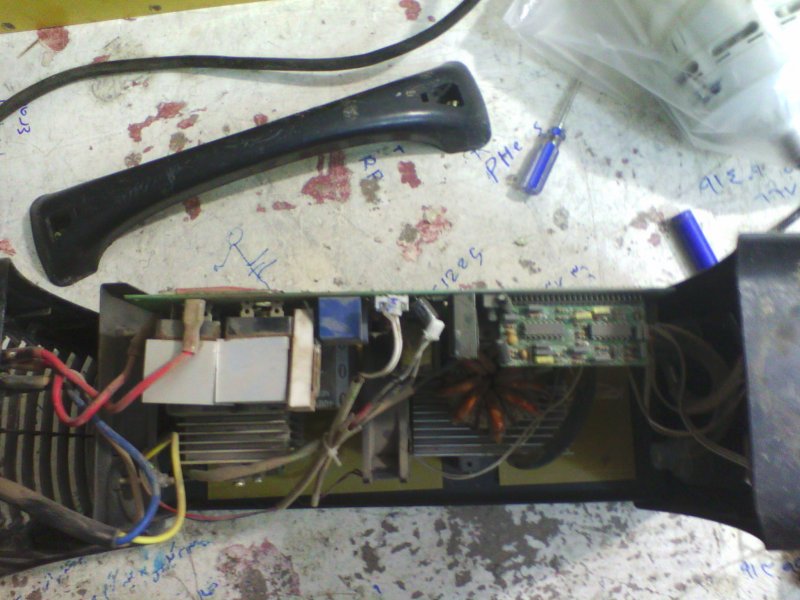

منظورم igbt یا فت است که ظاهرا با توجه به تصاویر ارسالی در این دستگاه در باکس بزرگی قرار گرفته و احتمالا یک جفت در هر باکس است که احتمال سوختنش زیاده

آیا دیودها شورت شده که میخوای عوض کنی؟ هرگز بدون اطمینان از سوختن دیودها آنها را عوض نکن

سپاس



[bstar]

با سلام
شما از طریق فیش های خروجی نسبت به چک کردن دیود های خروجی اقدام نمایید
اگر فیش های خروجی اتصال کوتاه شده باشند دیود های بخش خروجی اسیب دیده
