جایگزینی ترانزیستور معیوب درلامپ کم مصرف۵۲وات پارس خزر

[moein6]

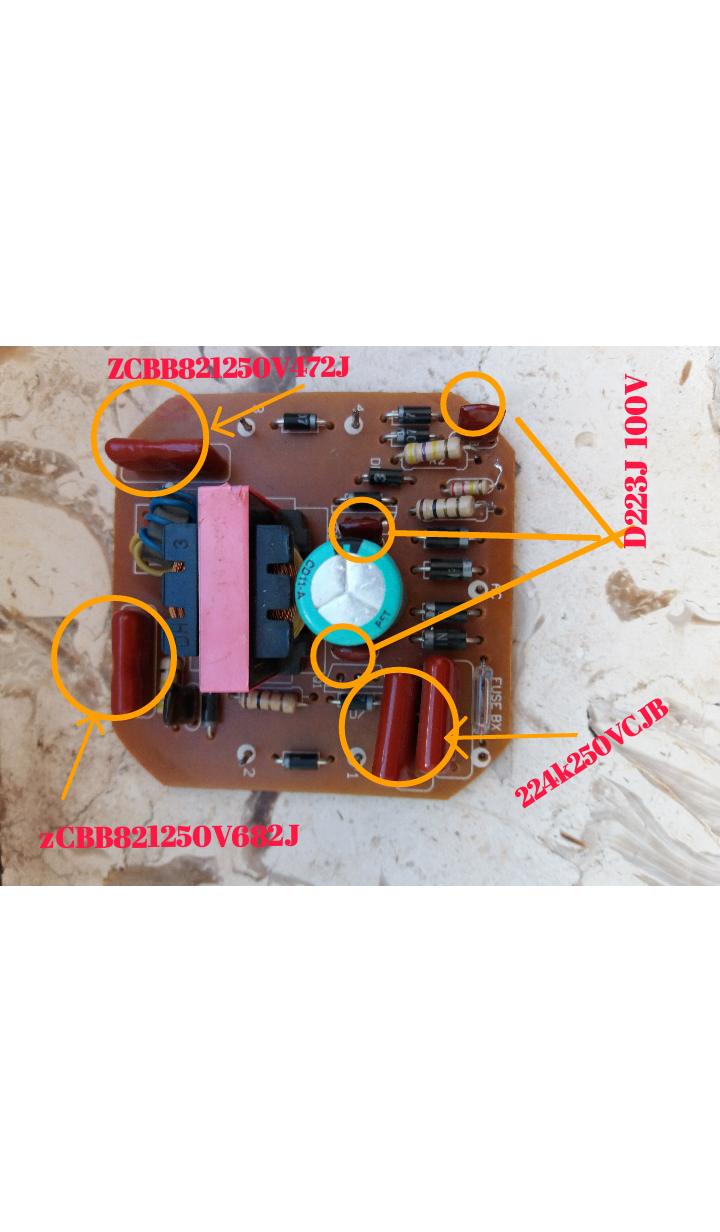

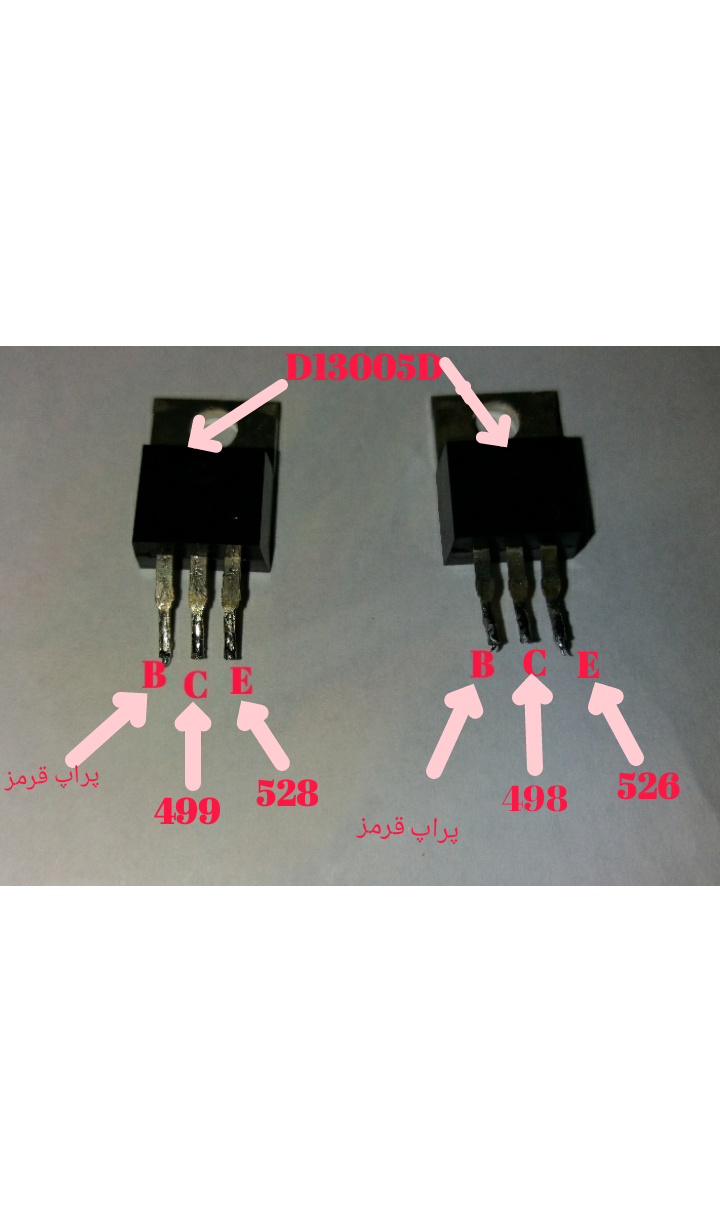

بادرود مجدد خدمت بزرگواران جناب مهندس مرادی گرامی خازنهای سرامیکی رو مقداری که رو شون حک شده نوشتم تو تصویر دوتا ترانزیستور ۱۳۰۰۵اوراقی دوباره تست بیزر گرفته شد و اعداد قرائت شده رو نوشتم پراپها برعکس شود عدد وبوقی مشاهده نمیشود جز در حالت کلکتور امیتر از یک طرف عددی حول ۵۲۰ مشاهده شد بااین اوصاف ترانزیستور ها سالمند یا خیر ودوم متاسفانه اهمتر بنده رنج تست خازن ندارد و راه دیگری برای تست خازن سرامیکی اگه وجود دارد لطفا شرح دهید وازشما معذرت خواهی میکنم بابت تصویر صفحه اول حق کاملا با شما بزرگوار بود من تغذیه اوراقی مشابه که کنار هم بودند رو اشتباهی فرستاده بودم واین تغذیه آخری که فرستادم درست میباشد به حساب ناشی بودنمان بزارید انشاالله ازاین به بعد حواسم بیشتر جمع میکنم عکس اهمتر هم میفرستم برقرار باشید دوستان وهمراهان گرامی



[moein6]

عکس از اهمتر وبرد تغذیه خدمت اساتید جهت راهنمایی



[amirmorady]

عکس از اهمتر وبرد تغذیه خدمت اساتید جهت راهنمایی

با سلام خدمت شما دوست گرامی
با اجازه ی مهندس امیر سجاد عزیز
و سایر سروران و اساتید بزرگ انجمن،
در پست 21 اعداد قرائت شده ی کلکتور و امیتر را
ذکر کرده اید و اعداد قرائت شده کلکتور و امیتر نسبت
به بیس موجود نیست و در لینکی که ذکر کرده اید
تصویر در آن آپلود شده،وقتی روی لینک کلیک
می کنی پیغام( تصویر پیوست وجود ندارد) را

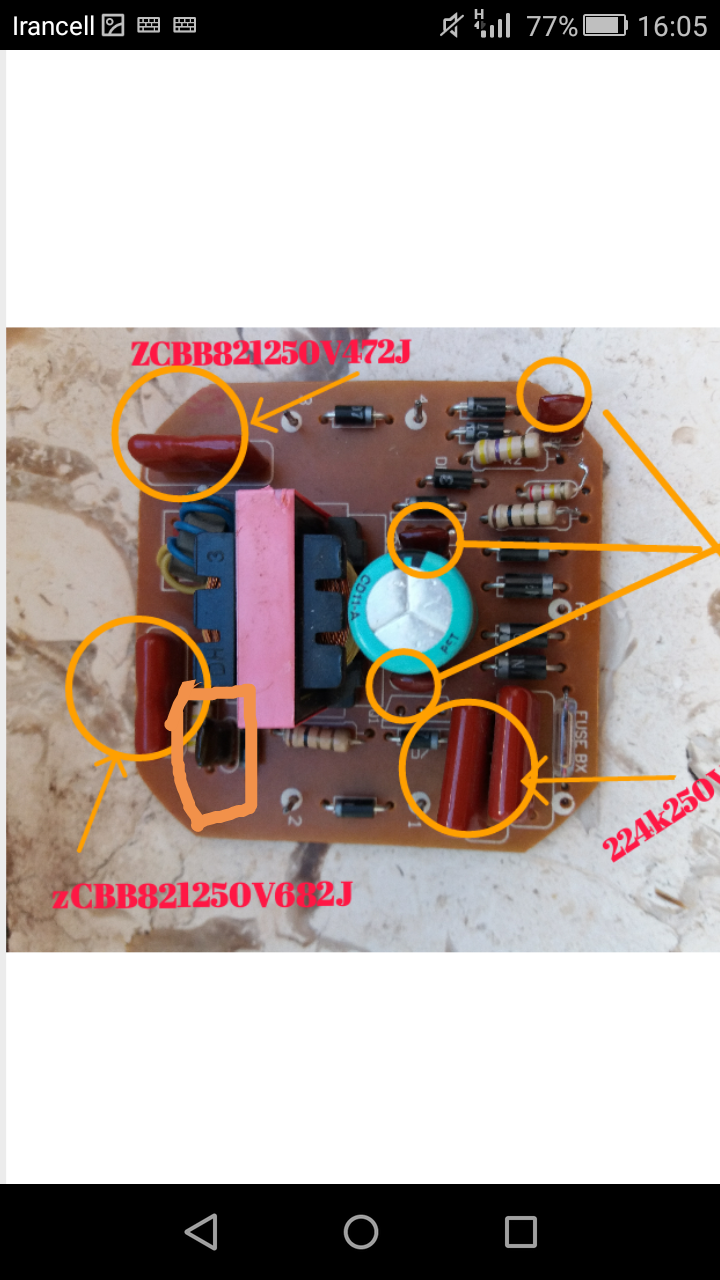

می دهد و در پست 22 در تصویری که آپلود
کرده اید ظرفیت یک خازن را یادتون رفته
بنویسید یا به دلیل سیاهی خوانا نیست
اگر خوانا هست حتما ذکر کنید، در لامپ های
 کم مصرف و لامپ هایی که تعمیر کرده ام
اکثرا ترانزیستور دیود های پل مقاومت های کم اهم و
چند خازن سرامیکی و به ندرت و سوختگی زیاد مدار
قطعات دیگر آسیب دیده اند و نیازمند است
تمام قطعات خراب و مشکوک با هم تعویض شوند
تا لامپ راه بیفتد و ممکنه قطعاتی که به شما گفته
می شود تعویض کنید باز هم لامپ روشن نشه و
قطعه ی خراب دیگری نیز در مدار باقی بمونه که
اگر در بین خازن های سرامیکی بزرگ نیز خرابی
وجود داشته باشد نیازمند خازن سنج هست
که برای تعمیر نیاز هست و هیچ تضمینی هم
وجود ندارد که با تعویض قطعات لامپ راه بیفتد یا نه!
و بعضی وقتها مجبور میشویم کل مدار را تعویض
کنیم و این موارد را برای این نگفتم که ناامید شوید
گفتم در جریان باشید و اگر هزینه کنید ممکنه
جواب بگیرید و ممکنه نه! و تست مدار نیازمند ساخت
لامپ سری هست چون با کوچکترین اشتباه و اتصال
در مدار مقاومت های کم اهم،دیود و به ویژه
ترانزیستور صدمه می بیند و طبق علم اندک
بنده قطعاتی که اکثرا در تعمیر لامپ تعویض
کرده ام و لامپ راه افتاده عرض می کنم و اگر
راه نیفتاد در نهایت نیازمند صرف وقت،بررسی
عمیق سایر قطعات مدار هست که اگر قطعات
خرابی بیشتر باشد تعمیر مدار به صرفه نیست
و ارزش ندارد و ادامه دادن و یا ندادن تاپیک
مشروط به تصمیم جنابعالی می باشد.سپاس



[moein6]

بادرود وخسته نباشید جناب مهندس مرادی گرامی خازنی که علامت زدید زیر زره بین عدد 102J1000vمشاهده میشود ولی تست خازن سرامیکی را بااین اوصاف نمیتوانم انجام دهم چون دستگاه تستر خازن سنج ندارم باید بگم پدر فقر بسوزد وبسوزد که اگه مغز متفکر هم داشته باشیم بازم بدون امکانات راه به جایی نمی‌بریم وبرادر چین میشود نامبروان الکترونیک وما هم اندر خم یه کوچه درقرن بیست ویکم خیلی ممنون وسپاسگذارم از لطف همگی دوستان عزیز یک سوالی دارم خدمت عزیزان اونم اینه که اعداد ۱و۲و۳و۴ که روی برد تغذیه روقسمت خروجی که به فیلامان لامپ میره برای چیه واگه فراموش کنیم وسیمهای فیلامان رو جابه جا ببندیم تکلیف چی میشه آیا لامپ منفجر میشه یا جای دیگه آسیب میبینه یا اصلا مهم نیست بازم ممنونم از لطف شما هااساتید خستگی ناپذیر



[amirmorady]

بادرود وخسته نباشید جناب مهندس مرادی گرامی خازنی که علامت زدید زیر زره بین عدد 102J1000vمشاهده میشود ولی تست خازن سرامیکی را بااین اوصاف نمیتوانم انجام دهم چون دستگاه تستر خازن سنج ندارم باید بگم پدر فقر بسوزد وبسوزد که اگه مغز متفکر هم داشته باشیم بازم بدون امکانات راه به جایی نمی‌بریم وبرادر چین میشود نامبروان الکترونیک وما هم اندر خم یه کوچه درقرن بیست ویکم خیلی ممنون وسپاسگذارم از لطف همگی دوستان عزیز یک سوالی دارم خدمت عزیزان اونم اینه که اعداد ۱و۲و۳و۴ که روی برد تغذیه روقسمت خروجی که به فیلامان لامپ میره برای چیه واگه فراموش کنیم وسیمهای فیلامان رو جابه جا ببندیم تکلیف چی میشه آیا لامپ منفجر میشه یا جای دیگه آسیب میبینه یا اصلا مهم نیست بازم ممنونم از لطف شما هااساتید خستگی ناپذیر

با سلام مجدد خدمت شما دوست عزیز
و تشکر بابت لطف شما، با وجودی که چنته ای ندارم
و علم ناچیزی که دارم تقدیم می کنم در مورد سوال
سیم های فیلمان (لامپ) که به میله های کوچک مدار
وصل می شود، اصلا فرق ندارند هر کدام رو
به آن میله ها ببندی تفاوتی ندارد و هیچ اتفاقی
نمی افتد و ترجیحا هر سیم فیلمان را به میله ی
نزدیک مدار آن وصل کنید بهتره و برعکس سیم
کوتاه تر میشه و آن طور که باید در میله بسته نمیشه
(و سیم ها حساس هستند با کوچکترین فشار
می شکنند به ویژه اگر خشک باشند)
در مورد ظرفیت و ولتاژ خازن که فرمودید با ذره بین
نگاه کردم این مورد درست نیست و خازنی با
آن اندازه و ظرفیت نمیتونه 1000 ولت باشه،
و حداکثر میتونه 100 ولت داشته باشه و این
شماره هم کد خازن هست و با تجربه ی  اندکی
که در تعمیر برد لامپ ها دارم با این خازن هم
برخورد کرده ام و شماره ی اصلی آن  100v 102j
هست و 102 یعنی 1 نانو فاراد که ظرفیت اصلی
خازن هست با وجودی که گفتید خازن سنج یا
مولتی متری که رنج تست خازن نداره در اختیار
ندارید بر حسب علم و تجربه اندک خود در تعمیر
اینگونه لامپها قطعاتی را ذکر می کنم که اگر بخواهید
لامپ راه بیفتد باید همگی با هم تعویض شوند
و ضمن اینکه بنده تضمین نمی کنم که بعد از
تعویض این قطعات لامپ روشن بشه و فقط
تجربه ی شخصی خودم رو در تعمیر اینگونه
لامپها خدمت شما عرض می کنم،

قطعاتی که باید تعویض شوند:

چهار عدد دیود 1n4007 کنار فیوز

دو عدد مقاومت 1 اهم یک وات
(قهوه ای سیاه طلایی طلایی)

دو عدد مقاومت 15 اهم 1/4 یا یک وات
(قهوه ای سبز سیاه طلایی)

سه عدد خازن سرامیکی 2A223j یعنی
22 نانوفاراد 100 ولت،

یک عدد خازن سرامیکی 2A222J به جای خازن
102J یا همان یک نانو فاراد،

دو عدد ترانزیستور 13005 تازه و نو هر دو یک مارک
باشند و اگر ترانزیستور اصلی مدار بدون دیود هست
ترانزیستور بدون دیود و اگر دیود دار هست دیود دار
تهیه شود در هنگام خرید با خود مولتی متر همراه
داشته باشید و تست کنید که ترانزیستور دیود دار
هست یا  بدون دیود و به حرف صاحب فروشگاه
اکتفا نکنید.

و یک عدد خازن صافی شیمیایی که احتمالا یا
15 میکرو فاراد هست یا 22 میکرو فاراد 400 ولت
هر کدام بود از همان یک خازن تازه تهیه کنید.

توجه داشته باشید چون خودم در تعمیر به قطعات
دست دوم و کارکرده اطمینان زیادی ندارم و این مورد
را بارها تجربه کرده ام و ترانزیستور اوراقی که تست
فرمودید و تصویر آن را قرار دادید مقدارش اومده
پایین در حالی که ترانزیستور خوب باید بالای 700
حتی بالای 800 در مولتی متر نشان داده شود و به
خاطر همین توصیه می کنم حتما از ترانزیستور تازه
استفاده کنید و با اطمینان و دقت کار خود را انجام
دهید و سایر قطعاتی که توصیه به تعویض کردم
 نیز همان طور.

نکته: برای نصب راحت قطعات پیشنهاد میشود از یک
سوزن کمک بگیرید به طوری که جای قطعات را پس از
خارج کردن آنها اول با هویه جای پایه را گرم کرده و
سریع با چرخش سوزن جای پایه ی قطعات را باز
کنید و به ویژه جای ترانزیستورها حساس
می باشد و با گرمای اضافی هویه مدار خراب میشه
و باید سیم کشی بشه و نباید دو مسیر با لحیم
به هم وصل شوند و در آخر با تینر فوری و مسواک
مدار را خوب تمیز کنید و روغن لحیمی در آن باقی
 نماند،

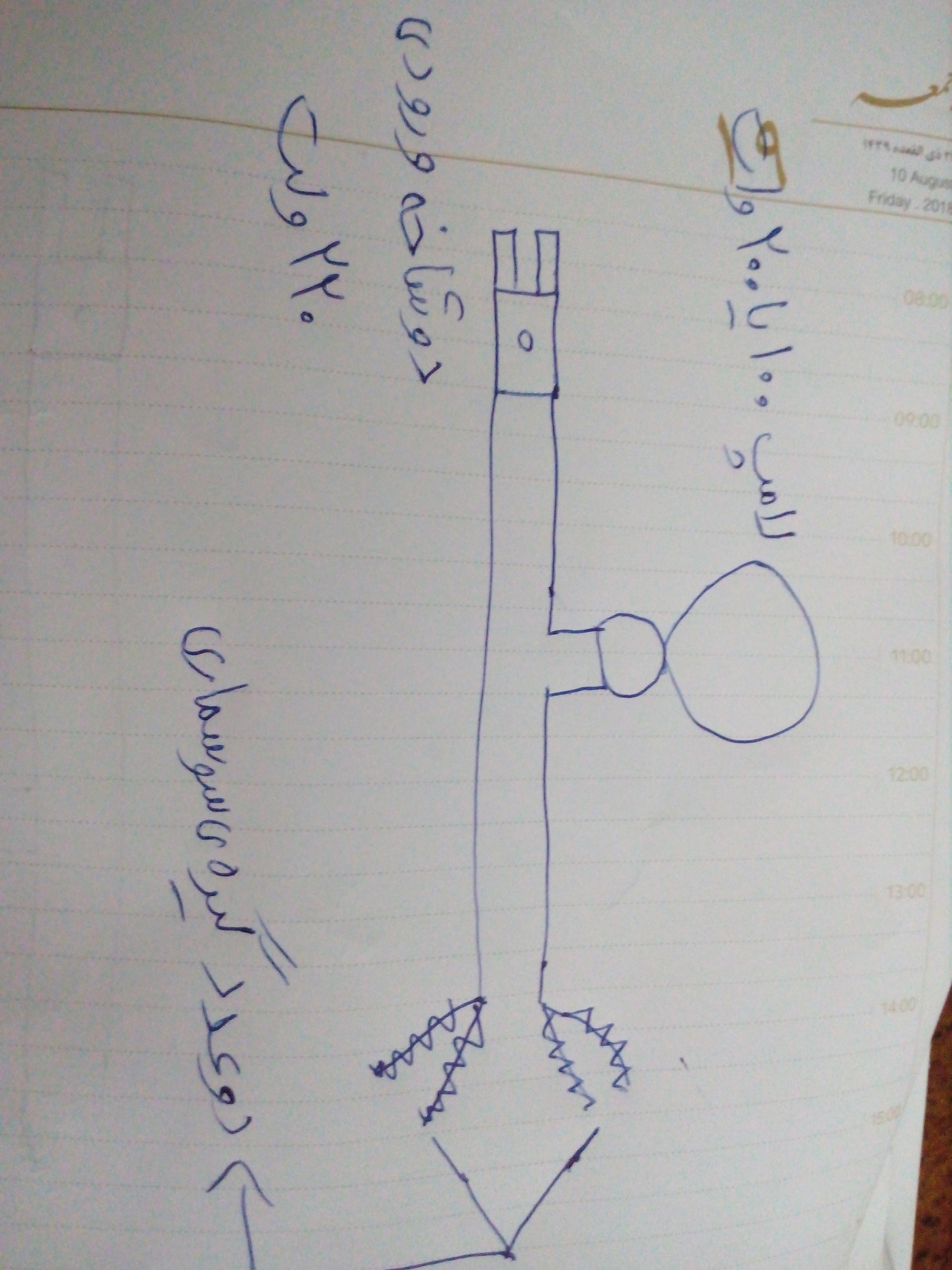

پس از نصب تمامی قطعات اول مدار را با یک لامپ
سری که عکسش رو در زیر قرار می دهم تست
می کنید اگر لامپ روشن شد که مدار درست هست
و مدار را می بندیم ولی اگر روشن نشد یک جای مدار
ایراد دارد و یا قطعه ی خرابی در مدار وجود دارد و
مزیت استفاده از ،لامپ سری به خاطر جلوگیری از
سوختن قطعات استفاده میشه.

موارد مورد نیاز برای ساخت لامپ سری:
مقداری سیم،یک عدد بادروم،یک عدد لامپ 100 یا
200 وات(200 وات بهتره)، یک عدد دو شاخه
دو عدد گیره ی سوسماری.
گیره های سوسماری به ته لامپ میره و فرقی نداره
به کدوم بزنی و نباید گیره ها با دست تماس پیدا کنه
یک لحظه امتحان می کنی و تمام.
متأسفانه به دلیل نداشتن رایانه با موبایل و نت
سرعت پایین به انجمن وصل میشم و به همین
خاطر تایپ مطالب طول می کشه و به همین دلیل
عذرخواهی بنده رو بپذیرید، در هر صورت اعلام
نتیجه فراموش نشود.سپاس

پست ویرایش شد.​



[moein6]

بادرود وخسته نباشید خدمت سروران گرامی والبته عرض پوزش از پرسیدن سوالات زیاد جناب مهندس مرادی گرامی دوتا سوال دارم خدمت شما عزیز ترانزیستور دیود دار وغیر دیود دار رو باید از دیتا شیت اون فهمیددرسته چون ترانزیستورفابریک لامپ که سوخته وهمه پایه هاش درهر حالتی بوق دارد واصلا نمیشه فهمید که ساده بوده یا دیود دار با اهمتر دیجیتال و دوما تست لامپ سری که فرمودید باید خود حباب یا بار به خروجی برد تغذیه متصل باشه یا نه اول برد تغذیه جدا تست بشه وبعدش حباب درصورت سالم بودن تغدیه سوار بشه عکسی هم از سری کردن لامپ رشته ای برای تست سالم بودن تغدیه میفرستم که محبت بفرمایید به این شکل درسته یاخیر واگه درحالت تست گرفتن لامپ ۱۰۰واتی روشن بشه لامپ کم مصرف مورد آزمایش هم روشن میشه دراون لحظه یاخیر که مطمئن بشم مدار تغذیه درست شده وبعد مستقیم لامپ رو ببندم به سرپیچ اتاق خیلی خیلی ببخشید ازاینکه پرحرفی کردم به علت مشغله کاری شاید چندروزی نتونم قطعات تعمیر رو گیر بیارم ولی به محض فرصت تست خواهم کرد آرزوی قلبی بنده حقیر سلامتی وتندرستی برای تمامی بزرگواران سایت هستش خیلی مخلصیم



[moein6]

عکس از روش تست گرفتن مدار تغذیه لامپ کم مصرف با لامپ ۱۰۰ وات رشته ای بصورت سری دوستان عکس متاسفانه اپلود نشد



[amirmorady]

با سلام و احترام خدمت حضرتعالی
و تشکر بابت لطف و محبت شما،
در مورد تشخیص ترانزیستور دیود دار و
بدون دیود، از طراحی مدار فهمیدم که ترانزیستور
بدون دیود هست و اکثرا در مدارهایی که ترانزیستور
دیود دار در آنها وجود دارد دو دیود از روی مدار حذف
شده به ویژه از پشت ترانزیستور،

در هنگام خرید باید کلکتور و امیتر را تست کنید و
چون ترانزیستور اصلی مدار بدون دیود هست،نباید
کلکتور و امیتر ترانزیستور تازه از هیچ طرفی به
هم راه دهند و عددی روی مولتی متر نباید مشاهده
شود،(تست ترانزیستور روی تست بوق یا دیود
مولتی متر دیجیتال انجام می شود)
معمولا آخر شماره ی ترانزیستور دیود دار به حرف
D ختم میشه ولی باید تست شود و مطمئن شد.

در مورد لامپ سری، دوشاخه ی ورودی به پریز برق
وصل میشه و دو سیمی که داریم، یک سیمش را
از وسط قطع می کنیم و هر کدام از سیم ها را به یک
طرف پیچ سرپیچ وصل می کنیم و لامپ را داخل
سرپیچ می بندیم حالا دو سیم آزاد داریم که به هر
هر طرف آن یک گیره ی سوسماری وصل می کنیم

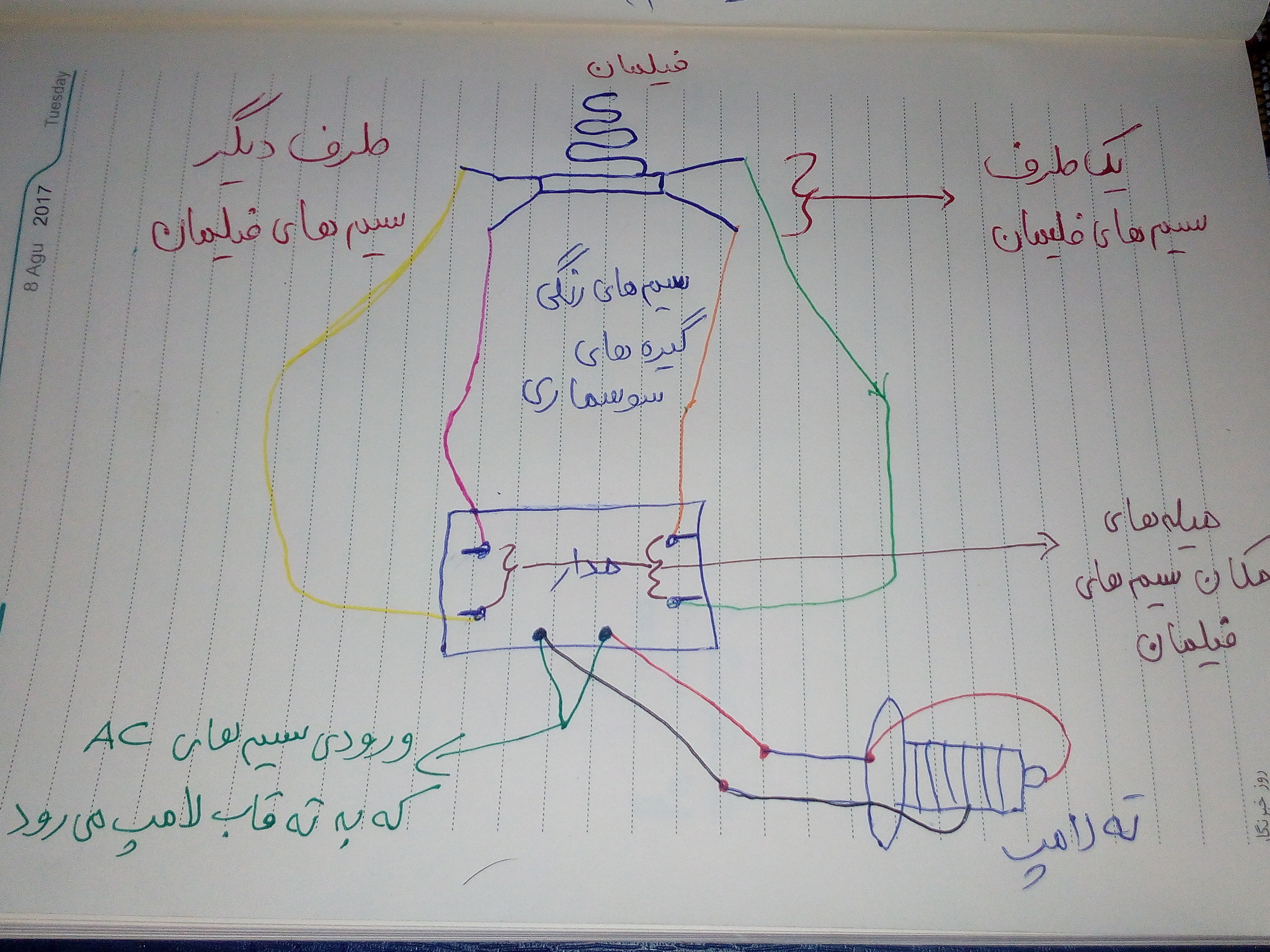

طبق عکسی که می فرستم یک طرف گیره رو به
بدنه ی ته لامپ و یک طرف را به قسمت انتهایی آن
می زنیم و لامپ را همراه با مداری که با استفاده
از چهار گیره ی سوسماری به فیلمان لامپ وصل شده
تست می کنیم.

در مورد تست مدار بدون فیلمان یا با فیلمان در بالا
عرض شد و بله باید طبق عکسی که می فرستم
مدار به فیلمان یا همون بار وصل بشه(و بدون بار
تست ارزش ندارد) تا مشخص بشه مدار درست کار
می کنه یا نه؟ و وقتی مدار را روی میز قرار می دهیم
تا تست کنیم باید میز تمیز و عاری از هر چیزی باشد
تا پشت مدار اتصال نکند و باعث هدر دادن زحمات
نشود.

و مورد دیگر اگر لامپ سری را از طریق دو گیره
سوسماری به ته لامپ زدیم و  نگه داشتیم
اگر در مدار و فیلمان شرایط زیر رعایت شده بود
هر دو سالم هستند و میتوانی لامپ را ببندی:
باید هنگامی که لامپ سری به ته لامپ وصل شد،
همان لحظه لامپ روشن بشه بدون اینکه فیلمان
چشمک بزنه،پر پر بزنه و نوری صاف بدون لرزش
داشته باشیم و صدایی از لامپ شنیده نشود.
و ضمن اینکه از مدار نیز نباید صدایی شنیده شود
و دودی نباید بلند شود و احیانا اینگونه بود سریعا
تست را متوقف می کنیم و مدار را دیگر تست
نمی کنیم و باید مدار بررسی بشه،
حتی میتوانیم یک دقیقه لامپ رو روشن نگه
داریم تا مطمئن شویم اما اصولا در چند ثانیه ی
اول معلوم میشه،اگر مواردی که اعلام شد کامل
رعایت شده بود و لامپ با نوری صاف و بدون
هیچ عیبی و تغذیه نیز در مواردی که در بالا عرض
شد عیبی نداشت،فیلمان و مدار سالم هستند و
میتونی مدار را با احتیاط به فیلمان و به
سرپیچ ببندی و با خیال راحت استفاده کنی.
و لطفا تمام مراحل با دقت و احتیاط انجام شود
و هیچ موردی را به شوخی نگیرید،سوال دیگری در
این موارد داشتی در خدمتم،سپاس و آرزوی توفیق.



[moein6]

بادرود وخسته نباشید خدمت تمامی اساتید وسروران گرامی وتمامی دوستان ومهندسان گرامی که بنده حقیر رو دراین تایپک همراهی نمودند زحمات بی دریغ شماها عزیزان رو فقط بایک تشکر خالی قطعا نمی‌شود جبران نمود وقطعا راه به جایی نمیبردم اگر لطف ومحبت شماها عزیزان نبود اساتید گرامی خیلی مخلصیم توصیه وسفارش دوست واستاد بنده جناب آقای مرادی را اجرانمودم وبعد از چندروز تاخیر بالاخره تونستم ترانزیستورهای مورد استفاده وهمچنین مقاومتهای کم اهم مدار رواز فروشگاه لوازم الکترونیکی تهیه نمایم جناب مهندس مرادی گرامی متاسفانه خازنهای سرامیکی رو نتونستم گیر بیارم وقطعاتی که روی مدار تعویض کردم مقاومتهای کم اهم خراب ودوتا ترانزیستور بود بقیه قطعات تعویض نشدند بنا به فرمایشات جنابعالی لامپ رو با یک لامپ رشته ای ۱۰۰وات سری نمودم و لامپ کم مصرف ۵۲وات پارس خزر لحظه اول کم نور وبلافاصله پرنور میشود و لامپ رشته ای هم نور بسیار کمی از خود نشان میدهد استاد با این توصیف کجای کار ایراد دارد و کدوم قطعات معیوب هستند ضمنا دودی فعلا از مدار مشاهده نشد وهمچنین صدای اضافی طوریکه قابل مشاهده باشد یه خواهشی هم از ناظر محترم بخش یا سایت دارم یه فکری برای اپلود عکس بفرمایند هرچه قدر سروته عکس رو میزنم دوباره اخطار حجیم بودن میدهد خیلی خیلی سپاسگزارم



[moein6]

مشاهده فایل‌پیوست 173293
