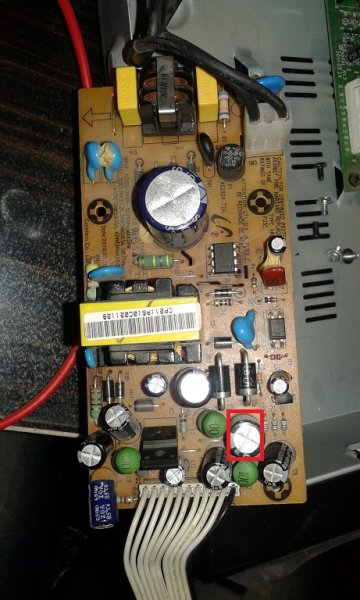

اگر خازن را خارج کردید و ولتاژ درست شده میتواند دلیل بر عدم صحیح بودن ولتاژ خط 3/3 یا 5 ولت باشد چون از این دو خط نمونه گیری توسط ka431و کوپلر انجام میشود برای تست یک مقاومت 100 اهم به هر خط 5 ولت و 3/3 وصل کن و سر دو مقاومت را به گراند وصل کن(به عنوان مصرف کننده) بدون وصل به دستگاه ولتاژ سر دو دیود این خطوط را چک کن به هر دلیل این دو ولتاژبالا باشد ولتاژهای دیگر افت میکند و بالعکس اگر پایین تر باشد بقیه ولتاژها بالا میرود
انچه مسلم است ولتاژ خروجی شما بالا است و با در اوردن خازن به علت افت ولتاژ دو خط دستگاه راه اندازی میشود
ای سی های بازاری خرابی زیاد دارند
مقاومتهای متصل به کوپلر و tl431
خود کوپلر و 431
خازنها و دیودهای خطوط دیگر
ولی در کل من بیشتر نظرم روی خود ایسی اسیلاتور تغذیه است
