با سلام

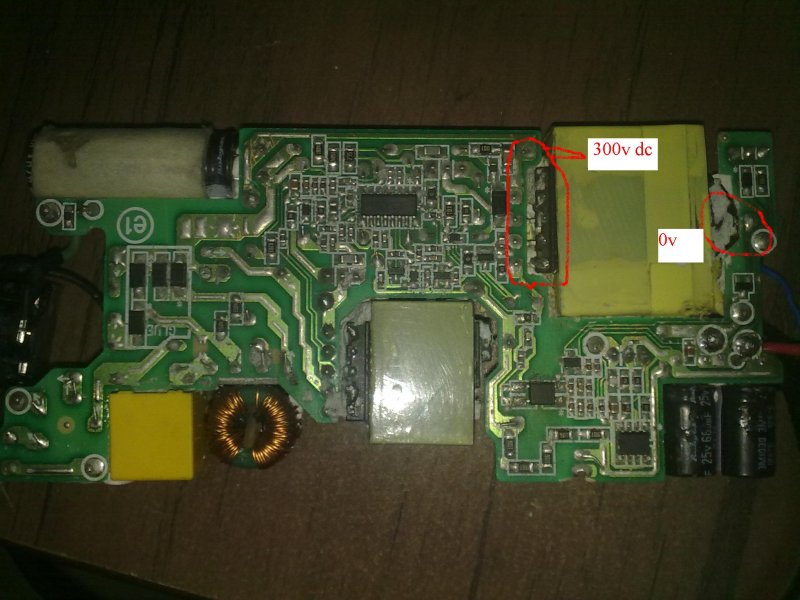

امید وارم شناسایی طبقات هنگام تعمیر به شما کمک کند ....شارژر دارای سه بخش است. 1- مبدل ac به دی سی 2- بخش کاهنده 3- تثبیت کننده . قسمت اول عبارتند از مسیر عبور جریان ار فیوز - سلف- خازن تانتالیم- پل دیود- واریستور-خازن الکترولیت بزرگ- قسمت دوم شامل ترانزیستور قبل از ترانس کاهنده - ترانس کاهنده - ترانزیستوربعد از ترانس کاهنده - منطقه سوم شارژر عبارتند از قطعات smd بترتیب تا خروجی - نکته اینکه در منطقه میانی یکعدد اپتو کوپلر نیز وجود دارد
