نه مهندس هیچ ولتاژی دوسر خازن 400 ولت ظاهر نشده ولی در بود و نبود اون ای سی ولتاژ پایه شماره 4 صفره و 3 همینطور
به نظرتون ممکنه از ترانس ما باشه؟
در دستگاه اینورتر سوختن ترانس دو حالت بیشتر نداره:
1-یا یکی از پایه های ترانس قطع شده
2- ثانویه اتصال کوتاه شده.
در حالت اول عمل سویچینگ انجام میشه و ماسفت ها هم قطع و وصل میشن اما خروجی نداریم یا اگر داشته باشیم توان کمی دارد.
در حالت دوم در خروجی ولتاژ کمی داریم و از ترانس صدای فیس فیس داریم و ماسفت ها سریعا میسوزند.
بنابر این احتمال اینکه ترانس اینورتر شما سوخته بسیار ناچیز هست.

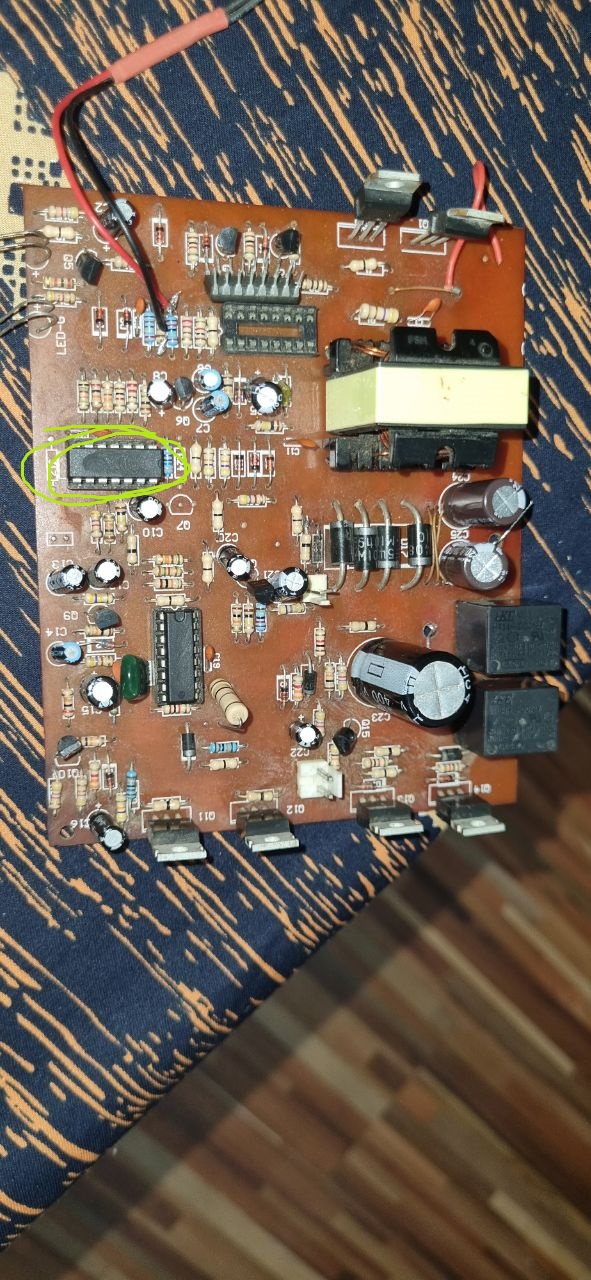

در همین حال که آیسی مشخص شده بیرون برد هست ، ولتاژ گیت - سورس ماسفت ها اندازه بگیرید.
باید چیزی بین 2 تا 8 ولت باشه ( البته در صورت سالم بودن TL494 و ترانزیستور های درایور )
