مشکل: تعمیر آنتن مرکزی

[account100]

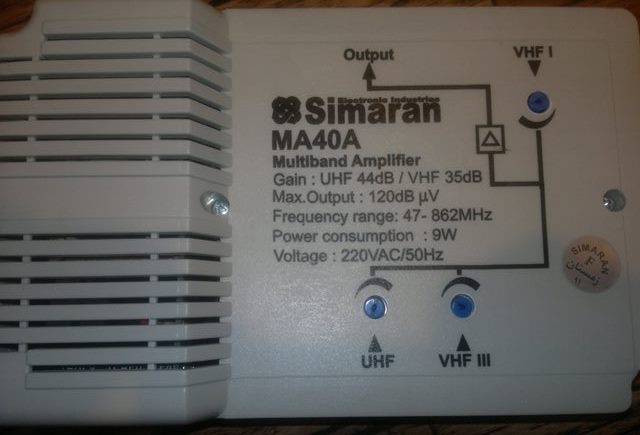

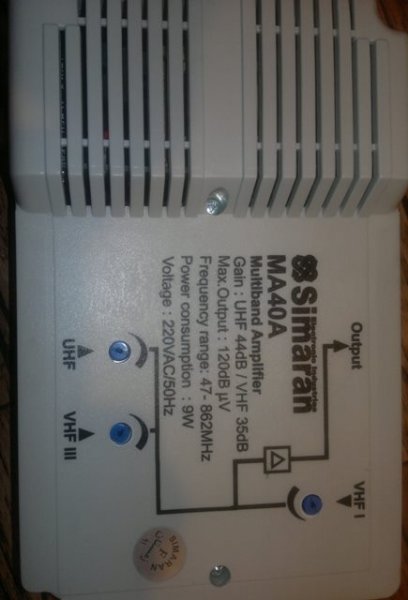

تقویت کننده (آنتن مرکزی) چهل دسی بل سیماران دارم که ترانسش سوخت و باعث آسیب جدی به مدارش شد . چند قطعه اش که نصب سطحی بود سوخته و و معلوم نیست که مقدارش چه قدره(البته قطعه مورد نظر مقاومته) کسی میتونه کمک کنه ؟



[reza_476]

باسلام

عکسها با قطعات خوانا و کیفیت بالا از زیر و روی برد مدارچاپی آن قرار بده تا راحت تر راهنمایی شوی



[account100]

Re: پاسخ : تعمیر آنتن مرکزی

شماره قطعات را پیدا کردم ولی 2 عدد ترانزیستور فرکانسی bfg198 سوخته که باید تعویض کنم .



[reza_476]

باسلام

من بعید میدانم دو تا ترانزیستور با پهنای باند بالا در تقویت RF که با فرکانس 8 گیگاهرتز دو عدد مشابه با قدرت 1 وات استفاده شده باشد در ورودی اولی باید ضعیفتر باشد بهتر است عکسهای واضح و با قطعات خوانا و کیفیت بالا از زیر و روی برد مدارچاپی آن قرار بدی تا راحت تر راهنمایی کنم



[account100]

نمونه سالم دیگری را هم چک کردم ، دو عدد ترانزیستور bfg198 و یک عدد bfg135 استفاده شده .
الان مشکل چیز دیگری است و آن هم در پیچ ولوم تضعیف کننده ها است که تنظیم آنها کمی وقت گیر است .به هر حال از توجهتان سپاسگزارم .
