تعداد ورود و خروج افراد ( از يك درب ) را كنترل كنيد

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,026
106,598
با سلام :

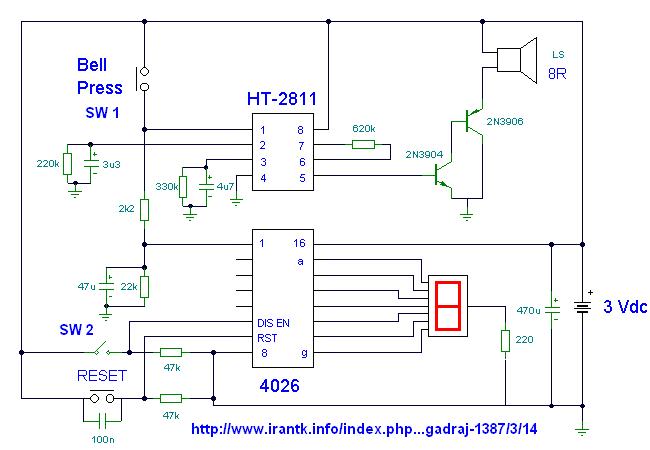

توسط اين مداراز تعداد ورود و خروج افراد ( از يك درب ) را كنترل كنيد
تشريح مدار : با فشرده شدن شاسي شماره يك ( press ) كه بين لولا و درب (سويچ مغناطيسي ) نصب ميشود با هر بار باز شدن درب سيستم اطلاع رسان صوتي فعال شده و يك نت ملايم و كوتاهي را از بلندگو پخش ميكند و يك رقم به عدد نشانگر سون سگمنت اضافه ميشه (تا ده بار) بدين ترتيب اگر سيستم روي درب ورودي و يا خروجي محلي (مثل كارگاه و .....كه دربهاي ورود و خروج مجزايي دارند ) ورود و خروج افراد شمارش و كنترل ميشود .
فشردن شاسي معمولي شماره دو (reset ( (به صورت دستي) نشانگر صفر شده و از نو اماده كار ميگردد .
با تشكر .
موفق باشيد .


پیوست‌ها

  • 40.2 کیلوبایت بازدیدها: 225

BEBETO

کاربر
2008-01-22
37
86
اگه امکان داره شکل ساخته شدش رو هم قرار دهید


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,026
106,598
اگه امکان داره شکل ساخته شدش رو هم قرار دهید
با سلام :
دوست عزيز متاسفانه حالا ديگه دم دست ندارم اگر مشگلي داريد بفرماييد تا در خدمت باشيم مدار تست شده و مشگلي ندارد .
با تشكر .
موفق باشيد .
