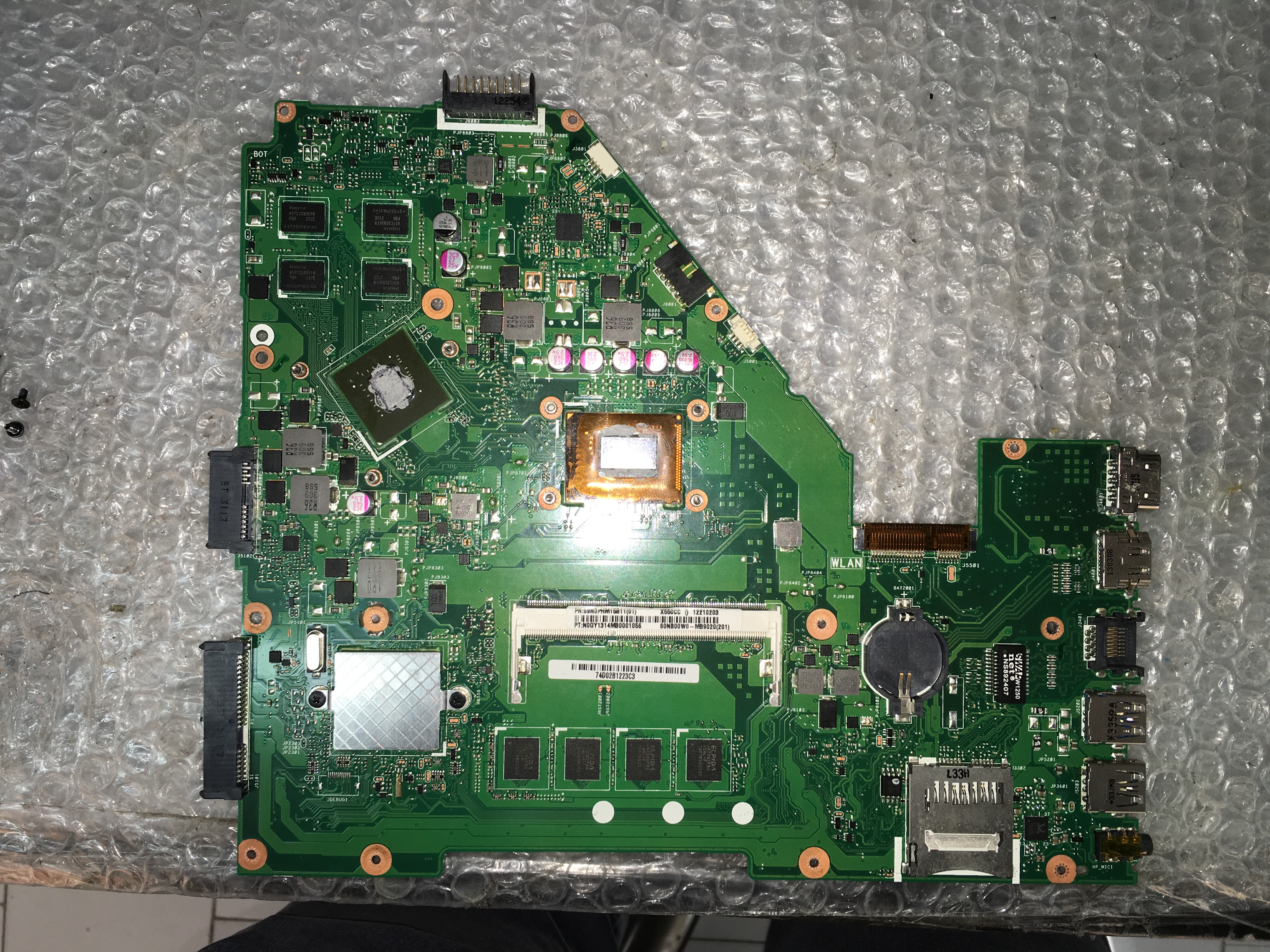

سلام، ممنون بابت تصاویر،
شورت بودن خازنهای کنار سی پی یو با وجود سی پی یو روی بورد کاملا طبیعی است و این برمیگردد به اجزاء تشکیل دهنده سی پی یو (البته شورت نیستند،مقاومت پایینی دارند،اتصال کوتاه یعنی عدد 0/000).

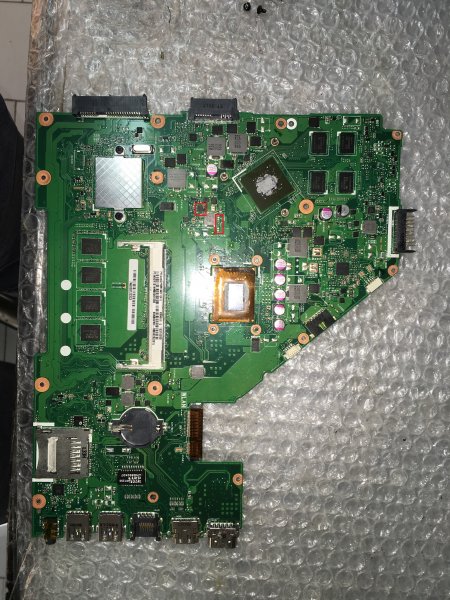

سلف بالایی (بین سی پی یو و چیپ) را از مدار خارج کنید (در کادر قرمز در تصویر مشخص شده)،ببینید کدام طرف پایه های سلف اتصال کوتاه نشان میدهند، احتمالا متالیزه سمت بالای سلف که مسیرش به سمت کانکتورها است اتصال کوتاه نشان خواهد داد،همینطور فت های بالای همین سلف (کادر زرد رنگ) را نیز بیرون از مدار تست بفرمایید (البته در صورتی که بعد از برداشتن سلف مذکور متالیزهء سمت بالا با گراند شورت بود).
موفق باشید.
