تشریح کامل پورت usb

[kami_in2000]

گفتیم که سیستم برای شناسایی usb نیاز به درایور راه انداز دارد.بعضی از شرکت ها مانند hp ،kingeston و ...با دادن مبلغی به شرکتهای سازنده سیستم عامل مانند ماکروسافت فایل های درایور دستگاههای usb دار خود را درویندوز یا سرویس پکهای آن قرارداده تا سیستم عامل به طور خودکار وسیله را شناسایی کند.

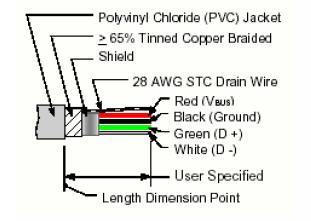

کابل های usb دارای 4 رشته سیم هستند درشکل زیر وضیفه هرکدام نشان داده شده است.



[kami_in2000]

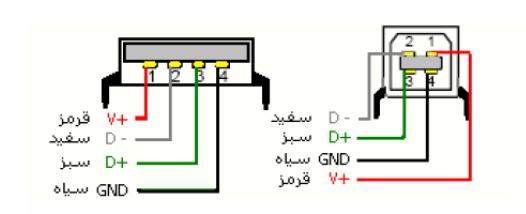

همان طورکه گفتیم نیز سوکتهای usb نیز هر دونوع a و b هستند که طریقه اتصال کابل به آنها به صورت زیر است .



[kami_in2000]

معرفی یکی از تراشه های تبدیل پورت سریال به usb:
پر کاربردترین تراشه که به این منظور استفاده میگردد تراشه ft232bm است که به صورت smd در بازار موجود است .

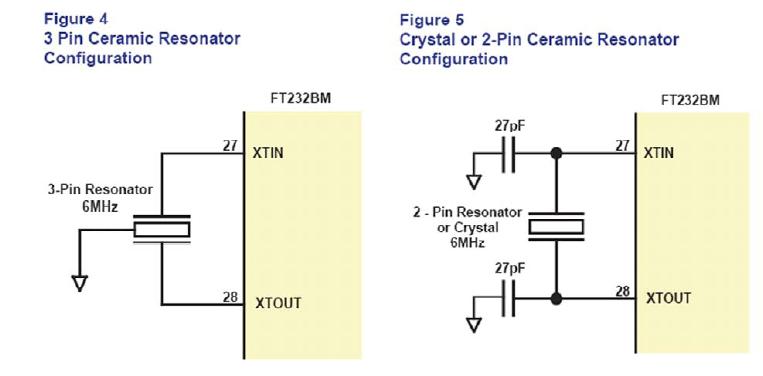

این ic با فرکانس 6mhz کار می کند که فرکانس لازم را یک کریستال خارجی به صورت زیر تعیین می کند.



[kami_in2000]

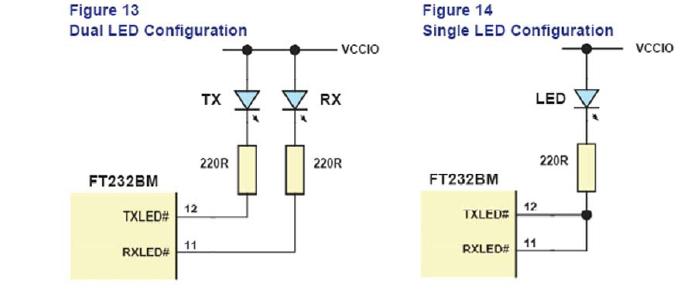

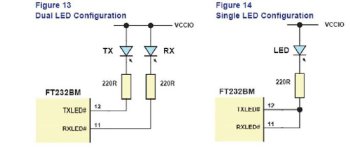

به این تراشه میتوان دو led متصل کرد که یکی Send Data و یکی Resive Data را نمایش می دهد .
می توان این دو پایه را به یک led نیز متصل کرد.



[kami_in2000]

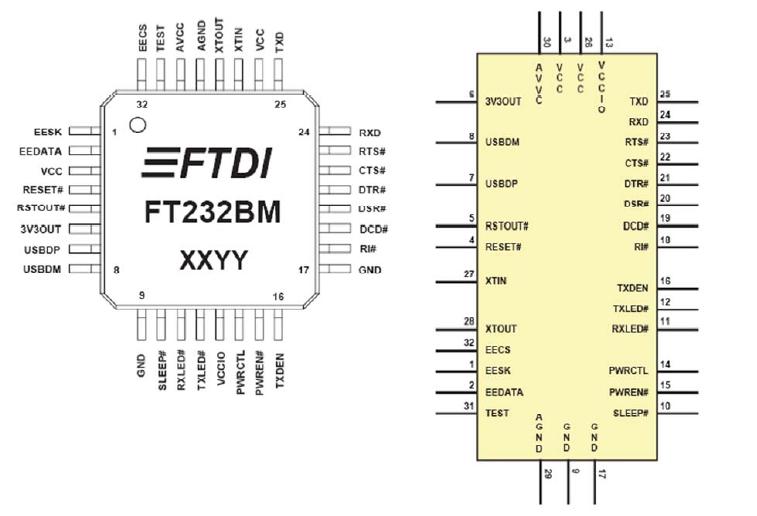

شکل وپایه بندی این تراشه به صورت زیر است.



[kami_in2000]

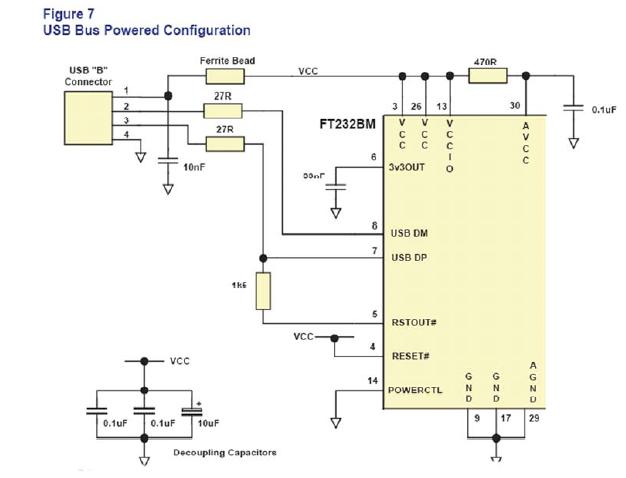

کابل usb نیز مانند شکل زیر به این تراشه متصل میگردد :



[kami_in2000]

معمولآ یک eeprom به usb متصل می کنند که اطلاعات کارخانه سازنده در آن قرار می گیرد :

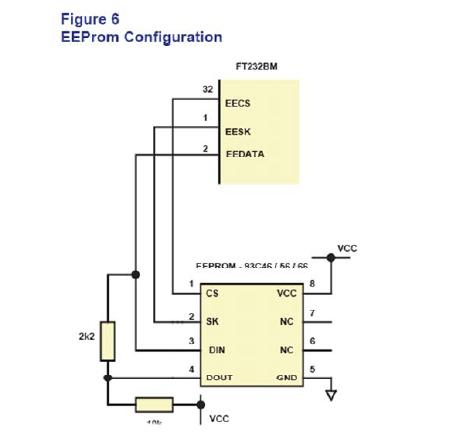

eeprom مانند شکل زیر به این تراشه متصل می شود :



[kami_in2000]

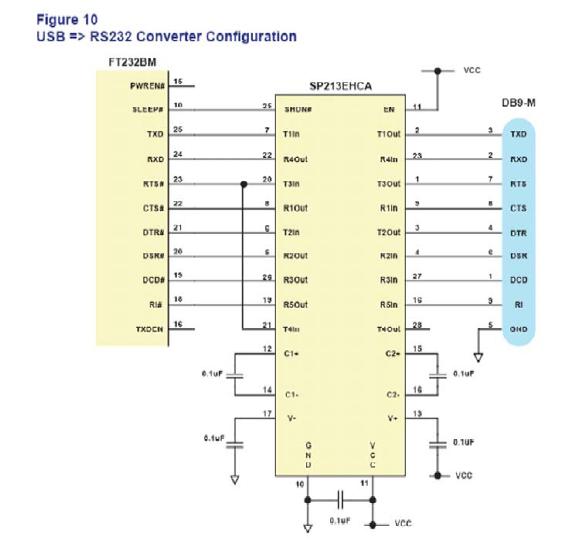

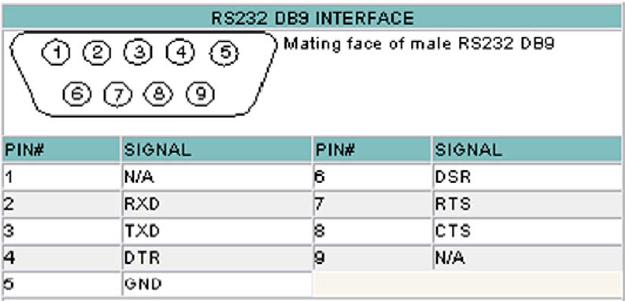

کابل rs232 نیز به صورت زیر با یک واسطه به ft232 متصل می گردد :



[kami_in2000]

2-



[kami_in2000]

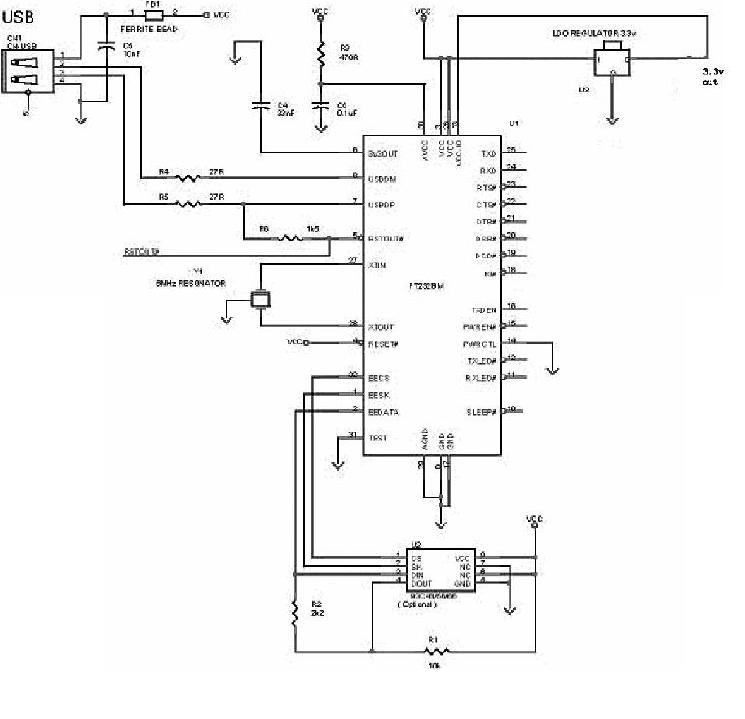

نقشه کل مدار بصورت زیر است :
