سلام
آن چه باعث گمراهی همکاران عزیز در این مساله شده یکی توان تحمل مقاومت و دیگری دمای مقاومت می باشد
توان را که استاد عزیز توضیح دادند.
دمای مقاومت بستگی به گرمای تولید شده توسط مقاومت و دفع حرارت انجام شده توسط مقاومت و جرم و نوع جنس و شکل مقاومت داره.
به این ترتیب اگر دو مقاومت مثلا یک اهمی یکی کوچک یک واتی و دیگری بزرگ صد واتی با هیت سینک انتخاب کنیم و جریان یک امپر از ان عبور دهیم جریان عبور داده شده و مقدار مقاومت یکسان انتخاب شده .در نتیجه گرمای تولید شده یکسان است و هر دو هم تحمل آن را دارند ولی آن چه متفاوت است اندازه مقاومت و توان دفع حرارت مقاومت است که در این جا مقاومت صد واتی هیت سینک دار هم جرم بیشتری دارد و هم حرارت دفع شده بیشتر است و به این ترتیب با این که این دو مقاومت گرمای یکسانی تولید می کنند ولی مقاومت صد واتی دمای بسیار پایین تری خواهد داشت
مشاهده فایل‌پیوست 199902مشاهده فایل‌پیوست 199901مشاهده فایل‌پیوست 199901مشاهده فایل‌پیوست 199902
درود
با توجه به اینکه همواره عرایض و پست‌های گذشته را بررسی و در صورت نیاز ویرایش و اصلاح میکنم تا حتی‌المقدور ، عاری از خطا و عاری از دشواری‌های تفهیم باشه،
و با توجه به مشاهده تصادفی پست 8 این تاپیک که استدلال ساده‌تری به ذهنم رسید لذا جهت تفهیم ساده‌تر حقیقت مورد اشاره و
ازآنجاکه تصاویر پیوست پست 8 هضم حقیقت باورنکردنی مورد نظر را شفاف و تسهیل میکنه ،
لذا ضمن تقدیر از محمدهادی عزیز که بانی تسهیل استدلال گردید ، استدلال تازه و ساده‌تری بشرح زیر تقدیم می‌گردد.

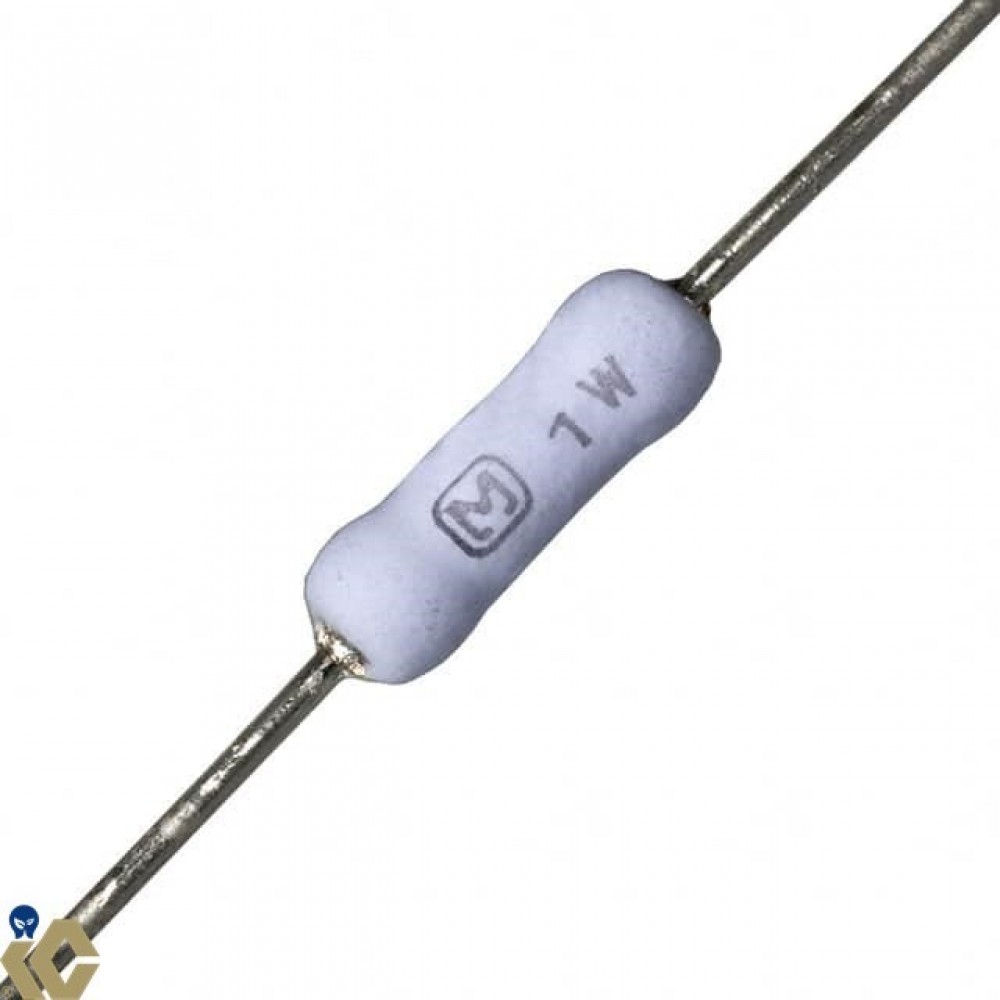

همانطور که تصاویر پست 8 این حقیقت را متصور می‌سازد که اگر یک مقاومت بدون هیت سینک مثلا یک وات باشه ، همین مقاومت با افزودن هیت سینک با توان بالاتر ( متناسب با هیت سینک ) ساخته و عرضه میشه و مثلا 2 وات میشه.
بنابرین بسادگی ثابت میکنه تنها عنصری که عامل افزایش توان این مقاومت شده فقط و فقط توانایی تحمل حرارت است نه کاهش حرارت .
یعنی بدیهی است که یک مقاومت (با هیت سینک و بدون هیت سینک )در یک جریان خاص ( مثلا یک آمپر ) به یک اندازه ، حرارت تولید میکنه ، اما با هیت سینک میتونه جریان بیشتری تحمل کنه و لذا دیرتر میسوزه و درواقع توانش بالا رفته .
حالا اگر بجای مقاومت یک واتی که با افزودن هیت سینک مثلا 2 واتی شده ، چنانچه بجای این مقاومت ، مقاومتی که بدون هیت سینک 2 وات است ، تهیه و استفاده کنیم دراینصورت هیچ تفاوتی نداره.
فقط در حالت اول هر دو مقاومت دقیقا یکسانند و یکی از آنها بواسطه هیت سینک ، توان بالاتری داره .
ولی در حالت دوم یکی از آنها که بدون هیت سینک توان بالاتری داره حجیم‌تر و چاق‌تر از دیگری است.
بنابرین با توجه به اینکه هیت سینک تاثیری در مقدار حرارت تولیدی نداره ، لذا دو مقاومت با اهم یکسان ، و با توان متفاوت ، دقیقا به یک اندازه ، حرارت تولید میکنن.
مثلا حرارتی که مقاومت 5 اهم 10 وات و مقاومت 5 اهم 100 وات (در جریان مثلا یک آمپر ) تولید میکنه ، دقیقا یکسان است .
ولی تحمل مقاومت 100 وات بسیار بیشتر است و دیرتر صدمه میبینه.
نتیجه :
برخلاف باور رایج و ناصحیح عمده علاقمندان الکترونیک که تصور میکنن چنانچه از مقاومتی با توان بالاتر استفاده کنیم ، حرارت کمتری تولید میکنه ، اما بدلایل و مستندات تقدیمی ، بویژه بدلایل و استدلال فوق الذکر :
اساسا افزایش توان مقاومت‌ها کوچکترین تاثیری در مقدار حرارت تولیدی نداره و فقط تحمل مقاومت بیشتر میشه.
سپاس
