تشریح بخش security ، خطاها و راه حلها در سری bb5

وضعیت
موضوع بسته شده است و نمی‌توان پاسخ جدیدی فرستاد.

moen7000

Banned
2008-05-28
589
1,379
www.irantk.info
از انجايي كه بحث SECURITY ، مشكلات و راه حلهاي آن بخش قابل توجهي از مشكلات گوشيهاي نوكيا و بخصوص سري BB5 را تشكيل ميدهد و حقیقتا" بیش از 80 درصد از تعمیركاران این رشته یا اصلا" اطلاعاتی در این مورد ندارند و یا دانستنیهایی ناچیز دارند به همین دلیل اغلب در رفع اینگونه مشكلات گیج شده و راه حلهای مختلف دیگران نیز در نهایت حتی اگر مشكل را برطرف كند درك صحیحی از این مبحث برای انان ایجاد نمیكند.
به همین دلیل بر آن شديم تا توضيحي نسبتا" گویا و قابل درك در اين مورد ارائه كنيم.

این مقاله اموزشی در نوع خود در بین كلیه فرومهای فارسی و غیر فارسی موبایل بی نظیر میباشد و اميد است كه اين مبحث ، گره اي هر چند كوچك از مشكلات همكاران گرامي باز كند و درصدي كوچك بر سطح اطلاعات ايشان بيفزايد.


ابتدا شرح چند اصطلاح:

SECURITY چيست ؟
SECURITY را در ذهن خود منطقه اي تصور كنيد كه هميشه محل جنگي بوده است كه يك طرف ان طراحان و سازندگان آن و در طرف ديگر پروگرمرها و سازندگان باكسهاي تعميراتي قرار دارند.
و در هر زمان موفقيت در اين جنگ از آن يك طرف بوده است كه البته در مورد گوشيهاي سري BB5 معمولا" طرف اول پيروزي بيشتري داشته است.

SECURITY منطقه اي است كه قسمتهاي حياتي گوشي در ان قرار گرفته و از امنيت بسيار بالاتري نسبت به ديگر قسمتها برخوردار است.

و همین امنیت باعث شده است كه پروسه هایی همانند آنلاك ، تغییر سریال و ... همیشه ( بخصوص برای سری BB5 ) برای طرف دوم همراه با مشكلات زیاد و گاها" دور از دسترس باشد.

البته این نكته را نیز فراموش نكنید كه كمتر گوشی پیدا میشود كه حفره امنیتی ( Security hole ) نداشته باشد . منتها پیدا كردن آن نیز كاری بسیار دشوار است.

بخش امنیتی گوشی ( SECURITY AREA ) از لحاظ تخصصی شامل چندین بخش مختلف میباشد كه بحث در مورد ان در مجال این پست نیست .
ما در این بحث این بخش را به دو قسمت كه با ان سر و كار داریم تقسیم میكنیم: IMEI و (PM Area (Simlock

تقریبا" اغلب مشكلات SECURITY AREA به این دو قسمت مربوط میشود.

(IMEI (International Mobile Equipment Identity ، یك شماره منحصر به فرد بین المللی برای هر گوشی بوده و از سطح امنیتس بسیار بالایی در سری BB5 برخوردار است. هر گونه آسیب و یا تغییر احتمالی در ان مشكلاتی را برای گوشی ایجاد میكند.

(PM (permanent memory ، بخشی كه اطلاعاتی حیاتی از گوشی همچون شبكه ، شارژ و ... در ان قرار دارد.
شامل فیلدهای مختلف است كه مهمترین آن فیلد 308 میباشد.
فیلد 308 شامل اطلاعات منحصر به فرد گوشی بوده و به همراه IMEI جزو مواردی است كه نرم افزار های تعمیراتی اقدام به بكاپ گیری از ان میكنند.

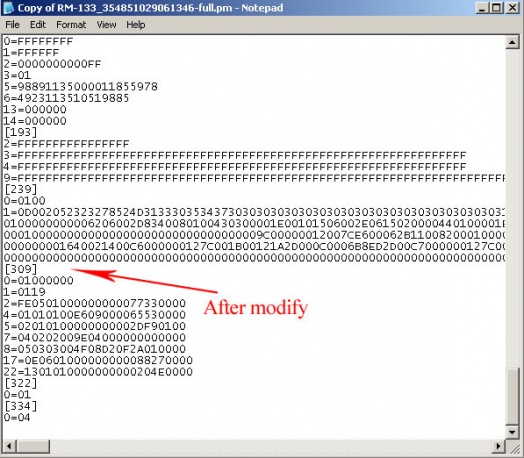

PM مودیفای شده چیست؟
همانطور كه در بالا اشاره شد بخش PM شامل فیلهای مختلف بوده كه تعداد این فیلدها در گوشیهای مختلف متفاوت است.

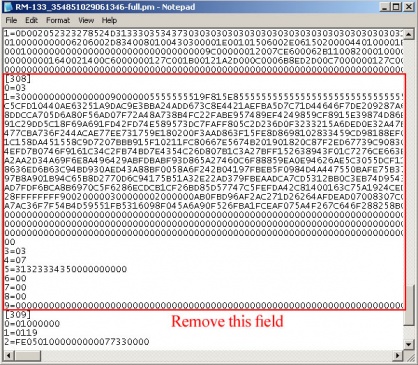

حال اگر ما فیلد 308 را كه مهمترین و منحصر به فردترین فیلد این بخش هست از بقیه جدا كنیم ، چیزی كه باقی میماند ، همان پی ام مودیفای شده (Modified PM) خواهد بود.
جهت تهیه این پی ام میبایستی به صورت فول ( Full Area ) از بخش پی ام Read گرفت و سپس فایل ایجاد شده را توسط برنامه Notepad باز نموده و فیلد 308 ان را كه به صورت [308] شروع میشود تا پایان فیلد حذف كرده و سپس ذخیره كنید.






SX4 چیست؟
SX4 Authorization در واقع یك نوع تاییدیه از طرف سرور جهت رایت PM میباشد . سرویس SX4 بعد از چك كردن گوشی و بخصوص بخشهای حیاتی IMEI و PM 308 اجازه رایت PM را صادر میكند.
پس توجه داشته باشید كه PM 308 قبل از عملیات SX4 و بدون نیاز به اجازه ان رایت میشود ولی Modified PM بعد از عملیات SX4 قابل رایت بوده و نیاز به اجازه ان دارد.
بنابراین موفقیت در انجام عملیات SX4 Authorization مستلزم سلامت كامل بخش Simlock و IMEI میباشد.


Self Tests چیست ؟
Self Testing به معنای خود ازمایی ، در واقع آزمایش گوشی توسط دستگاه توسط ارسال و دریافت پارامترهای نرم افزاری و نمایش نتیجه با استفاده از اصطلاحاتی همانند Passed ,Unknown test ,No Response و ... میباشد.
توجه داشته باشید كه سلامت كامل گوشی حتی با وجود یك مورد نتیجه غیر از Passed ، تایید نمیشود.


فایل Erase چیست ؟
در واقع فایل ایریز چیزی نیست جز آدرسهایی كه برنامه از طریق انها بخشهای مربوطه را ایریز میكند.
تفاوت استفاده از فایل ایریز با ایریزی كه برنامه قبل از رایت فلش انجام میدهد در این است كه با انتخاب دستور فلش ، برنامه فقط منطقه مربوط به فلش ( flash Area ) را اریز كرده و فایل جدید را در ان بخش رایت میكند ولی استفاده از فایل ایریز باعث میشود كه نه تنها flash Area بلكه IMEI Area و PMM Area نیز ایریز شده و سریال گوشی به حالت پیش فرض خود یعنی ?12345610654321 در آید و قسمت PM گوشی و طبیعتا" بخش Simlock نیز پاك شود.


RPL چیست ؟
همانطور كه اشاره شد اطلاعات موجود در بخشهای IMEI و PM308 ، اطلاعاتی منحصر به فرد برای هر گوشی میباشد و شما نمیتوانید این اطلاعات را از گوشی دیگر گرفته و روی گوشی خود رایت كنید.
RPL در واقع فایلی شامل این دو بخش حیاتی برای گوشی میباشد كه توسط سرور نوكیا و با استفاده از فایل ASK كه حاوی اطلاعات مورد نیاز گوشی شما برای سرور میباشد ، محاسبه میگردد.
جهت دریافت فایل RPL شما میبایستی توسط نرم افزار فایل ASK را از روی گوشی خوانده و به یكی از سرویس دهندگان ارسال كرده فایل RPL مخصوص ان گوشی را دریافت كنید.
توجه داشته باشید كه اگر شما حتی فقط یكی از دو بكاپ فوق را نداشته باشید ، حتی اگر بكاپ دیگر را داشته باشید ، به كار شما نمی آید و میبایستی اقدام به دریافت فایل RPL كرده و از ان استفاده كنید.
ضمنا" شما به هر تعداد میتوانید از این فایل برای گوشی مورد نظر استفاده كنید و محدودیتی برای استفاده از ان نیست.



به نظرم رسید كه اگر بحث اصلی را به صورتی ارائه كنم كه قابل تست و تجربه توسط دوستان باشد ، قابلیت درك بیشتری داشته و اشتیاق بیشتری در یادگیری ایجاد میكند.
به همین دلیل ما بررسی را از ایرز كامل بخش امنیتی گوشی تا ترمیم كامل آن مرحله به مرحله برای دو نمونه گوشی یكی دارای سیستم عامل سیمبین ( N73 ) و دیگری دارای سیستم عامل جاوا ( 3500 ) انجام میدهیم.

توجه: تقریبا" كلیه عملیات توسط باكس J.A.F انجام گرفته است.




گوشی مدل N73 با سیستم عامل سیمبین و كاملا" سالم.

(1) بعد از گرفتن بكاپهای rpl و pm از گوشی ، گوشی را توسط فایل ایریز BB5Erase_universal_RAP.bin فول ایریز كرده و با اخرين ورژن فول فلش ميكنيم.

وضعیت گوشی بعد از ایریز و فلش كامل:
بدون سیم كارت گوشی به صورت نرمال بالا می آید.
network گوشی مشكل دارد.
شارژ گوشی با نمایش پیغام not charging ایراد پیدا كرده است.
سریال گوشی به صورت پیش فرض ?12345610654321 در امده است.
گوشی با سیم كارت پیغام sim card not valid را نمایش میدهد.

وضعیت سیملاك و IMEI

Default SN type:
IMEI plain: 12345610654321?
IMEI spare to net: 1A 32 54 16 60 45 23 01
IMEI SV to net: 13 32 54 16 60 45 23 71 F5

LOCK STATUS:

CONFIG KEY: FFFFFFFFFFFFFFFF
PROVIDER KEY: FFFFFFFFFFFFFFFF
Provider: Unknown provider
Key Code count: 0, FBUS Code count: 0

Block 1:
Lock 1: CLOSED -> Lock Data: 00101F

2) بكاپ rpl را روی گوشی توسط برنامه رایت میكنیم.

وضعیت گوشی بعد از رایت IMEI backup:
بدون سیم كارت گوشی به صورت نرمال بالا می آید.
network گوشی ظاهرا" مشكلی ندارد.
شارژ گوشی با نمایش پیغام not charging هنوز مشكل دارد.
سریال گوشی به صورت نرمال در امده است.
گوشی با سیم كارت همچنان پیغام sim card not valid را نمایش میدهد.

وضعیت سیملاك و IMEI



Default SN type:
IMEI plain: 354851029061346
IMEI spare to net: 3A 45 58 01 92 60 31 04
IMEI SV to net: 33 45 58 01 92 60 31 74 F5

LOCK STATUS:

CONFIG KEY: FFFFFFFFFFFFFFFF
PROVIDER KEY: FFFFFFFFFFFFFFFF
Provider: Unknown provider
Key Code count: 0, FBUS Code count: 0

Block 1:
Lock 1: CLOSED -> Lock Data: 00101F
بكاپ PM308 را روی گوشی توسط برنامه و گزینه Service رایت میكنیم.

وضعیت گوشی بعد از رایت PM 308 backup:
گوشی با سیم كارت و بدون سیم كارت پیغام phone start-up failed.cantact the retailer را نمایش میدهد.

وضعیت سیملاك و IMEI:


Default SN type:
IMEI plain: 354851029061346
IMEI spare to net: 3A 45 58 01 92 60 31 04
IMEI SV to net: 33 45 58 01 92 60 31 74 F5

LOCK STATUS:

CONFIG KEY: 0000000000000000
PROVIDER KEY: 2440700000000000
Provider: AT&T;U.S.A. (3650)
Key Code count: 0, FBUS Code count: 0

Block 1:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 2:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 3:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 4:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 5:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 6:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 7:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
خوب ، در این مرحله و در اخرین Info به نظر میرسد كه همه چیز نرمال بوده و گوشی قاعدتا" نباید مشكلی داشته باشد . پس مشكل از كجاست ؟

در اینجا باید توجه داشته باشیم كه ما فقط از فیلد 308 PMM Area بكاپ گرفته و همین فیلد را نیز روی گوشی مجددا" رایت كرده ایم . اما همانطور كه گفته شد زمانی كه گوشی ایریز میشود كل بخش PMM ایریز شده و میبایستی مجددا" دیگر قسمتهای ان نیز روی گوشی رایت شود.
جهت اطمینان بیشتر از گوشی Self Tests گرفته تا وضعیت مشخص شود:

self test:

Phone SelfTest status:
Passed: TAHVOINT
Passed: UEM_CBUS_IF
Passed: EAR_DATA_LOOP
Passed: SIM_CLK_LOOP
Passed: SIM_IO_CTRL_LOOP
* Passed: SIM_LOCK
* Unknown test: SECURITY
* Passed: PWR_KEY
* Passed: CURRENT_CONS
* Passed: BACKUP_BATT
* Passed: CMT_APE_WAKEUP
* Passed: SLEEPCLK_FREQ
* Passed: RADIO
* Passed: HOOKINT
* Passed: BTEMP
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
* Passed: VIBRA
Passed: MBUS_RX_TX_LOOP
* Passed: EXT_DEVICE
* Passed: IR_LOOP
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
* No Response: KEYBOARD_STUCK
* Passed: LPRF_IF
* Passed: CAMERA_IF
* Passed: CAMERA_ACCELERATOR
* Passed: SEC_CAMERA_IF
* Passed: CAMERA_AUTOFOCUS
* Passed: LPRF_AUDIO_LINES
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
* No Response: MAIN_LCD_IF
* Passed: BT_WAKEUP
Force Execute of NonExecuted:
Summary: Passed(25), NotExucuted(0), OtherStatus(3)

همانطور كه میبینید بخش SECURITY هنوز مشكل دارد و نیاز به ترمیم.
توجه داشته باشید كه مهمترین بخش در این تست SECURITY میباشد و تا زمانی كه این گزینه با نتیجه Passed نمایش داده نشود ما پیغام phone start-up failed در گوشی مواجه خواهیم شد.
در اینجاست كه از Modified PM استفاده میكنیم. پس به مرحله پایانی میرویم.



(4) یك پی ام مودیفای شده فول و سالم را روی گوشی توسط گزینه Service رایت میكنیم.
توجه داشته باشید كه قبل از رایت این PM حتما" گزینه SX4 Authorization روی گوشی با موفقیت انجام شود.

وضعیت گوشی بعد از SX4 و رایت Modified PM:
گوشی با سیم كارت و بدون سیم كارت به صورت نرمال بالا امده و هیچگونه مشكلی از نظر شارژ ، سیگنال و ... ندارد.


و Self Tests نهایی:

self test:
Phone SelfTest status:
Passed: TAHVOINT
Passed: UEM_CBUS_IF
Passed: EAR_DATA_LOOP
Passed: SIM_CLK_LOOP
Passed: SIM_IO_CTRL_LOOP
* Passed: SIM_LOCK
* Passed: SECURITY
* Passed: PWR_KEY
* Passed: CURRENT_CONS
* Passed: BACKUP_BATT
* Passed: CMT_APE_WAKEUP
* Passed: SLEEPCLK_FREQ
* Passed: RADIO
* Passed: HOOKINT
* Passed: BTEMP
* Passed: VIBRA
Passed: MBUS_RX_TX_LOOP
* Passed: EXT_DEVICE
* Passed: IR_LOOP
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
* No Response: KEYBOARD_STUCK
* Passed: LPRF_IF
* Passed: CAMERA_IF
* Passed: CAMERA_ACCELERATOR
* Passed: SEC_CAMERA_IF
* Passed: CAMERA_AUTOFOCUS
* Passed: LPRF_AUDIO_LINES
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
* No Response: MAIN_LCD_IF
* Passed: BT_WAKEUP
Force Execute of NonExecuted:
Summary: Passed(26), NotExucuted(0), OtherStatus(2)


گوشی مدل 3110c با سیستم عامل جاوا و كاملا" سالم.

(1) بعد از گرفتن بكاپهای rpl و pm از گوشی ، گوشی را توسط فایل ایریز Universal_BB5Erase_RAP3G_MCU.bin فول ایریز كرده و با اخرين ورژن فول فلش میكنیم.

وضعیت گوشی بعد از ایریز و فلش كامل:
بدون سیم كارت گوشی به صورت نرمال بالا می آید.
network گوشی مشكل دارد.
شارژ گوشی با نمایش پیغام charger not supported ایراد پیدا كرده است.
سریال گوشی به صورت پیش فرض ?12345610654321 در امده است.
گوشی با سیم كارت پیغام phone restricted را نمایش میدهد.

وضعیت سیملاك و IMEI:
Default SN type:
IMEI plain: 12345610654321?
IMEI spare to net: 1A 32 54 16 60 45 23 01
IMEI SV to net: 13 32 54 16 60 45 23 21 F1

LOCK STATUS:

CONFIG KEY: FFFFFFFFFFFFFFFF
PROVIDER KEY: FFFFFFFFFFFFFFFF
Provider: Unknown provider
Key Code count: 0, FBUS Code count: 0

Block 1:
Lock 1: CLOSED -> Lock Data: 00101F


2) بكاپ rpl را روی گوشی توسط برنامه رایت میكنیم.

وضعیت گوشی بعد از رایت IMEI backup:
بدون سیم كارت گوشی به صورت نرمال بالا می آید.
شارژ گوشی با نمایش پیغام charger not supported هنوز مشكل دارد.
سریال گوشی به صورت نرمال در امده است.
گوشی با سیم كارت همچنان پیغام phone restricted را نمایش میدهد.

وضعیت سیملاك و IMEI:
Default SN type:
IMEI plain: 352033021586479
IMEI spare to net: 3A 25 30 03 12 85 46 07
IMEI SV to net: 33 25 30 03 12 85 46 27 F1

LOCK STATUS:

CONFIG KEY: FFFFFFFFFFFFFFFF
PROVIDER KEY: FFFFFFFFFFFFFFFF
Provider: Unknown provider
Key Code count: 0, FBUS Code count: 0

Block 1:
Lock 1: CLOSED -> Lock Data: 00101F

3) بكاپ PM308 را روی گوشی توسط برنامه و گزینه Service رایت میكنیم.

وضعیت گوشی بعد از رایت PM 308 backup:
گوشی با سیم كارت و بدون سیم كارت پیغام contact service را نمایش میدهد.

وضعیت سیملاك و IMEI:
Default SN type:
IMEI plain: 352033021586479
IMEI spare to net: 3A 25 30 03 12 85 46 07
IMEI SV to net: 33 25 30 03 12 85 46 27 F1

LOCK STATUS:

CONFIG KEY: 0000000000000000
PROVIDER KEY: 2440700000000000
Provider: AT&T;U.S.A. (3650)
Key Code count: 0, FBUS Code count: 0

Block 1:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 2:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 3:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 4:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 5:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 6:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN
Block 7:
Lock 1: OPEN Lock 2: OPEN Lock 3: OPEN Lock 4: OPEN Lock 5: OPEN

در این مرحله نیز همانند وضعیت N73 جهت مشخص شدن وضعیت گوشی Self Tests را انجام میدهیم:

Phone SelfTest status:
Passed: EAR_DATA_LOOP
Passed: SIM_CLK_LOOP
Passed: SIM_IO_CTRL_LOOP
Passed: SLEEP_X_LOOP
Passed: UEM_CBUS_IF
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
Phone is executing , delay... 15sec
Pooling for phone 10sec...
* No Response: KEYBOARD_STUCK
* Passed: CAMERA_IF
* Passed: BACKUP_BATT
* Passed: LPRF_IF
* Passed: LPRF_AUDIO_LINES
* Passed: CURRENT_CONS
Passed: RADIO
Passed: BACKLIGHT
* Passed: SIM_LOCK
* Unknown test: SECURITY
* Passed: BT_WAKEUP
* Passed: HOOKINT
Passed: TAHVOINT
* Passed: SLEEPCLK_FREQ
* Passed: BTEMP
* Passed: BT_SLEEP_CLK
* Passed: EXT_DEVICE
* Passed: CDSP_RF_BB_IF
* Passed: CDSP_RF_SUPPLY
* Passed: CDSP_TX_IQ
* Passed: CDSP_TXC_DATA
* Passed: CDSP_RX_PLL_PHASE_LOCK
* Passed: CDSP_TX_PLL_PHASE_LOCK
* Passed: CDSP_RX_IQ_LOOP_BACK
* Passed: CDSP_GSM_TX_POWER
Force Execute of NonExecuted:
Summary: Passed(28), NotExucuted(0), OtherStatus(2)


همانطور كه میبینید بخش SECURITY هنوز مشكل دارد و نیاز به ترمیم.
توجه داشته باشید كه مهمترین بخش در این تست SECURITY میباشد و تا زمانی كه این گزینه با نتیجه Passed نمایش داده نشود ما پیغام contact service در گوشی مواجه خواهیم شد.
در اینجاست كه از Modified PM استفاده میكنیم. پس به مرحله پایانی میرویم.



(4) یك پی ام مودیفای شده فول و سالم را روی گوشی توسط گزینه Service رایت میكنیم.
توجه داشته باشید كه قبل از رایت این PM حتما" گزینه SX4 Authorization روی گوشی با موفقیت انجام شود.

وضعیت گوشی بعد از SX4 و رایت Modified PM:
گوشی با سیم كارت و بدون سیم كارت به صورت نرمال بالا امده و هیچگونه مشكلی از نظر شارژ ، سیگنال و ... ندارد.


و Self Tests نهایی:


Phone SelfTest status:
Passed: EAR_DATA_LOOP
Passed: SIM_CLK_LOOP
Passed: SIM_IO_CTRL_LOOP
Passed: SLEEP_X_LOOP
Passed: UEM_CBUS_IF
* Passed: KEYBOARD_STUCK
* Passed: CAMERA_IF
* Passed: BACKUP_BATT
* Passed: LPRF_IF
* Passed: LPRF_AUDIO_LINES
* Passed: CURRENT_CONS
Passed: RADIO
Passed: BACKLIGHT
* Passed: SIM_LOCK
* Passed: SECURITY
* Passed: BT_WAKEUP
* Passed: HOOKINT
Passed: TAHVOINT
* Passed: SLEEPCLK_FREQ
* Passed: BTEMP
* Passed: BT_SLEEP_CLK
* Passed: EXT_DEVICE
* Passed: CDSP_RF_BB_IF
* Passed: CDSP_RF_SUPPLY
* Passed: CDSP_TX_IQ
* Passed: CDSP_TXC_DATA
* Passed: CDSP_RX_PLL_PHASE_LOCK
* Passed: CDSP_TX_PLL_PHASE_LOCK
* Passed: CDSP_RX_IQ_LOOP_BACK
* Passed: CDSP_GSM_TX_POWER
Force Execute of NonExecuted:
Summary: Passed(30), NotExucuted(0), OtherStatus(0)



مطمئنا" اگر مطالب بالا را به دقت خوانده و درك كنید ، به راحتی میتوانید برخورد صحیحی با مشكلات این بخش از گوشیهای سری BB5 و پیغامهای خطایی كه در پی آن نمایش داده میشود ، داشته باشید و میتوانید تشخیص دهید كه در كدام مرحله هستید و چه باید بكنید.

و در يك راه حل كلي ( و نه قطعي ) ميتوان گفت:

sim card not valid & phone restricted sulotion: Write RPL ( IMEI backup+PM308 backup) + SX4 + Write Modified PM (or Full PM ) Until SECURITY in self test= passed

phone start-up failed & contact service sulotion: SX4 + Write Modified PM (or Full PM ) Until SECURITY in self test= passed



نكته1: پیغام sim card not valid برابر با پیغام phone restricted و پیغام phone start-up failed برابر با پیغام contact service بوده و تفاوت پیغامها فقط به دلیل متفاوت بودن سیستم عاملها میباشد.
و دو پیغام اولی در رده بالاتری نسبت به دو پیغام دومی قرار دارند.

نكته2: تمامی این مشكلات و خطاها توسط سه فایل IMEI backup , PM308 Backup,PM Modified قابل رفع بوده و در صورت نداشتن حتی یكی از دو مورد اولی نیاز به RPL میباشد.

نكته3: در صورتیكه رایت Modified PM مشكل را در مرحله اخر حل نكند میبایستی PM Full و یا Modified PM دیگری را تست كنید.

نكته4: توجه داشته باشيد كه هميشه نمايش اين پيغامها دليل اسيب ديدگي بخش SECURITY نميباشد و گاهي اوقات با يك فلش ساده قابل رفع ميباشد و همچنين مواردي نيز هست كه مشكل از اين فراتر رفته و ميبايستي به سراغ سخت افزار رفت.

نكته5: در برخي مواقع كه بعد از رايت RPL همچنان IMEI گوشي به صورت پيش فرض است نياز به دانگريد ميباشد.

نكته6: در برخی گوشیهای جدید نوكیا فیلد 120 نیز جزو فیلدهای حیاتی بوده و از ان بكاپ گرفته میشود.

نكته7: در گوشیهایی كه دارای قفل شبكه ( Network Lock ) هستند ، نیز با پیغام sim card not valid و phone restricted مواجه میشویم.
اما از كجا تشخیص دهیم كه در این حالت simlock گوشی قفل شده است و یا همانند فوق داری مشكل است؟
جواب بسیار ساده است.
كافیست در وضعیت سیملاك گوشی به گزینه های CONFIG KEY و PROVIDER KEY توجه كنیم.
در گوشیهای قفل شده این گزینه ها دارای مقدار مشخص بوده و 5 رقم ابتدایی PROVIDER KEY با عدد 5 رقمی قبل از حرف F در قسمت اطلاعات قفل یكی میباشد و این عدد مربوط به اپراتوری میباشد كه گوشی بر روی ان قفل شده است.

ليست اپراتورها و اعداد مربوط به آنها:

20201 Cosmote Greece
20205 Vodafone Greece
20209 Q-Telecom Greece
20210 Telestet Greece
20404 Vodafone Netherlands
20408 KPN Netherlands
20412 O2 Netherlands
20416 T-Mobile Netherlands
20420 Orange Netherlands
20601 Proximus Belgium
20610 Mobistar Belgium
20620 Base Belgium
20801 Orange France
20810 SFR France
20820 Bouygtel Telecom France
21303 S.T.A. MobilAnd Andorra
21401 Vodafone Spain
21402 Movistar Spain
21403 Amena Spain
21404 Xfera Spain
21407 Movistar Spain
21601 Pannon GSM Hungary
21630 Westel 900 GSM Mobile Hungary
21670 Vodafone Hungary
21803 Eronet Bosnia Herzegovina
21805 Mobi's Bosnia Herzegovina
21890 GSM BIH Bosnia Herzegovina
21901 Croatian Telecoms Cronet Croatia
21910 VIP Croatia
22001 MOBTEL Yugoslavia
22002 ProMonte GSM Yugoslavia
22003 03 Yugoslavia
22004 Monet Yugoslavia
22201 Telecom Italia Mobile TIM Italy
22210 Vodafone Italy
22288 Wind Telecomunicazioni Italy
22298 BLU Italy
22299 3 Italy
22601 MobiFon CONNEX GSM Romania
22603 Cosmorom Romania
22610 Mobil Rom DIALOG Romania
22801 Swisscom NATEL Switzerland
22802 Sunrise Switzerland
22803 Orange Switzerland
23001 T-mobile Czech Republic
23002 EuroTel Praha Czech Republic
23003 Oskar Czech Republic
23101 Orange GSM Slovak Republic
23102 EuroTel GSM Slovak Republic
23201 MobilKom Austria A1 Austria
23203 T-Mobile Austria
23205 Connect Austria One Austria
23207 Tele.ring Austria
23210 3AT Austria
23410 02 United Kingdom
23415 Vodafone United Kingdom
23420 3 United Kingdom
23430 T-Mobile United Kingdom
23431 T-Mobile United Kingdom
23432 T-Mobile United Kingdom
23433 Orange United Kingdom
23450 Jersey Telecom GSM United Kingdom
23455 Guernsey Telecoms GSM United Kingdom
23458 Manx Telecom Pronto GSM United Kingdom
23801 Tele-Danmark Mobil Denmark
23802 Sonofon Denmark
23820 Telia Denmark Denmark
23830 Orange Denmark
24001 Telia Mobitel Sweden
24002 3 Sweden
24003 Orange Sweden
24007 Comviq GSM Sweden
24008 Vodafone Sweden
24201 Telenor Mobil Norway
24202 NetCom GSM Norway
24403 Telia Finland Finland
24405 Radiolinja Finland
24407 Nokia
24409 Finnet Group Finland
24412 2G Finland
24414 AMT Finland
24491 Sonera Corporation Finland
24601 Omnitel Lithuania
24602 UAB Bite GSM Lithuania
24603 Tele 2 Lithuania
24701 Latvian Mobile Tel. Latvia
24702 Tele 2 Latvia
24801 Estonian Mobile Telephone Estonia
24802 RadioLinja Eesti Estonia
24803 Tele 2 Estonia
25001 MTS Moscow Russia
25002 Megafon Russia
25005 Siberian Cellular Russia
25007 Zao Smarts Russia
25010 Don Telecom Russia
25012 New Telephone Company Russia
25013 Kuban GSM Russia
25039 Uratel Russia
25044 North Caucasian GSM Russia
25099 BeeLine Russia
25501 Ukrainian Mobile Comms Ukraine
25502 Ukrainian Radio Systems Ukraine

25503 Kyivstar GSM Ukraine
25505 Golden Telecom Ukraine
25701 Velcom
25702 MTS
25901 Voxtel Moldova
25902 Moldcell Moldova
26001 Polkomtel PLUS GSM Poland
26002 ERA GSM Poland
26003 IDEA Centertel Poland
26201 T-Mobile Germany
26202 Vodafone Germany
26203 E-Plus Mobilfunk Germany
26207 O2 Germany
26213 MobilCom Germany
26214 Quam Germany
26601 Gibraltar Telecoms Gibtel Gibraltar
26801 Vodafone Portugal
26803 Optimus Telecom. Portugal
26806 Telecom Moveis Nac. TMN Portugal
27001 P+T LUXGSM Luxembourg
27077 Millicom Tango GSM Luxembourg
27201 Vodafone Ireland
27202 O2 Ireland
27203 Meteor Ireland
27401 Iceland Telecom Siminn Iceland
27402 TAL hf Iceland
27403 Islandss Iceland
27404 Viking Iceland
27601 Albanian Mobile Comms Albania
27602 Vodafone Albania
27801 Vodafone Malta
27821 Go Mobile Malta
28001 Cyprus Telecoms Authority Cyprus
28201 Geocell Limited Georgia
28202 Magti GSM Georgia
28203 Geo 03 Georgia
28301 ArmenTel Armenia
28401 MobilTel AD Bulgaria
28405 Globul Bulgaria
28601 Turkcell Turkey
28602 TELSIM Turkey
28603 Aria Turkey
28604 Aycell Turkey
28801 FT-GSM
28802 KALL
29001 Tele Greenland Greenland
29340 Si.mobil Slovenia
29341 Si-GSM Slovenia
29370 Si VEGA 070 Slovenia
29401 MobiMak Macedonia
29402 MTS AD Macedonia
29501 Telecom
29502 Montel
29505 FL1
29577 Tango
30237 Microcell Connexions Inc Canada
30272 Rogers AT&T Canada
31001 Pacific Mobile Comms Papua New Guinea
31002 APC Sprint Spectrum U.S.A.
31011 Wireless 2000 Telephone U.S.A.
31015 BellSouth Mobility DCS U.S.A.
31016 Omnipoint Communications U.S.A.
31017 Pacific Bell Wireless U.S.A.
31026 Western Wireless Voicestream U.S.A.
31027 Powertel U.S.A.
31031 Aerial Communications U.S.A.
31038 At+t U.S.A.
31077 Iowa Wireless Services U.S.A.
33805 Digicel JM
34001 Orange French West Indies
34020 BouygTel French West Indies
36801 C-Com CU
37412 TSTT
40001 Acell Telekom B.M. Azerbaijan
40002 BKcell GSM 2000 Azerbaijan
40101 K-Mobile Kazaksthan
40102 KCELL Kazaksthan
40217 B-Mobile BT
40401 Aircel Digilink Essar Cellph. India
40402 Bharti Cellular Telecom Airtel India
40403 Bharti Cellular Telecom Airtel India
40405 Hutch India
40407 TATA Cellular India
40408 Ushafon India
40410 Bharti Cellular Telecom Airtel India
40411 Hutch India
40412 Escotel Mobile Comms India
40413 Hutch India
40414 Ina Spice India
40415 Aircel Digilink Essar Cellph. India
40419 Escotel India
40420 Orange India
40421 BPL USWest Cellular India
40422 Idea India
40423 Usha Martin Tel. Command India
40424 Idea India
40426 Usha Martin Tel. Command India
40427 BPL USWest Cellular India
40430 Usha Martin Tel. Command India
40431 Bharti Cellular Telecom Airtel India
40432 Ushafone India
40434 BPL USWest Cellular India
40438 BPL USWest Cellular India
40440 INA AIRTel India
40441 RPG MAA India
40442 Srinivas Cellcom India
40443 BPL USWest Cellular India
40444 Spice India
40445 Bharti Cellular Telecom Airtel India
40446 BPL USWest Cellular India
40449 Bharti Cellular Telecom Airtel India
40451 BSNL Mobile India
40453 BSNL Mobile India
40454 BSNL Mobile India
40455 BSNL Mobile India
40456 Escotel India
40457 BSNL Mobile India
40458 BSNL Mobile India
40459 BSNL Mobile India
40460 Aircel Digilink Essar Cellph. India
40462 BSNL Mobile India
40464 BSNL Mobile India
40466 BSNL Mobile India
40468 Dolphin India
40469 Dolphin INdia
40470 Oasis India
40471 BSNL Mobile India
40472 BSNL Mobile India
40473 BSNL Mobile India
40474 BSNL Mobile India
40475 BSNL Mobile India
40476 BSNL Mobile India
40477 BSNL Mobile India
40478 IDEA India
40479 BSNL Mobile India
40480 BSNL Mobile India
40481 BSNL Mobile India
40486 Hutch India
40490 Bharti Cellular Telecom Airtel India
40492 Bharti Cellular Telecom Airtel India
40493 Bharti Cellular Telecom Airtel India
40494 Bharti Cellular Telecom Airtel India
40495 Bharti Cellular Telecom Airtel India
40496 Bharti Cellular Telecom Airtel India
40497 Bharti Cellular Telecom Airtel India
40498 Bharti Cellular Telecom Airtel India
41001 Ufone Pakistan
41201 AWCC AF
41302 MTN Networks Dialog GSM Sri Lanka
41303 CellTel Sri Lanka
41401 MPTGSM
41501 FTML Cellis Lebanon
41503 LibanCell Lebanon
41601 J.M.T.S Fastlink Jordan
41677 MobCom Jordan
41701 SyriaTel Syria
41702 94 Syria
41709 MOBILE Syrian Telecom Est. Syria
41793 SyriaTel Syria
41801 Iraq Telecom Iraq
41902 Mobile Telecoms MTCNet Kuwait
41903 Wataniya Kuwait
42001 Ministry of PTT Al Jawal Saudi Arabia
42007 Electronics App' Est. EAE Saudi Arabia
42202 General Telecoms Oman
42401 UAE ETISALAT-G1 United Arab Emirates
42402 UAE ETISALAT-G2 United Arab Emirates
42501 Orange Israel
42502 Cellcom Israel

42505 JAWWAL Israel
42601 Batelco Bahrain
42701 QATARNET Qatar
42899 MobiCom MN
43211 TCI Iran
43214 Kish Iran
43400 Uzmacom Uzbekistan
43401 Buztel Uzbekistan
43402 Uzmacom Uzbekistan
43404 Daewoo Unitel Uzbekistan
43405 Coscom Uzbekistan
43407 UZD Uzbekistan
43603 MLT TJK
43605 TajikTel
43701 Bitel Kyrgyz Republic
44010 DoCoMo Japan
45201 Mobifone Vietnam
45202 Vinaphone Vietnam
45400 Hong ***g Telecom CSL Hong ***g
45404 Hutchison Telecom Hong ***g
45406 SmarTone Mobile Comms Hong ***g
45410 New World PCS Hong ***g
45412 Peoples Telephone Hong ***g
45416 Mandarin Com. Sunday Hong ***g
45418 Pacific Link Hong ***g
45422 P Plus Comm Hong ***g
45501 C.T.M. TELEMOVEL+ Macau
45601 Mobitel Cambodia
45602 SM Cambodia
45618 Camshin Cambodia
45701 Lao Shinawatra Telecom Lao
45702 ETLMNW Lao
45703 LatMil Lao
45708 Tango Lao
46000 China Telecom GSM China
46001 China Unicom GSM China
46002 Liaoning PPTA China
46601 Far EasTone Telecoms Taiwan
46606 TUNTEX Telecom Taiwan
46688 KG Telecom Taiwan
46692 Chunghwa Telecom Taiwan
46693 Mobitai Communications Taiwan
46697 Pacific Cellular TWNGSM Taiwan
46699 TransAsia Telecoms Taiwan
46701 Sun KP PRK
47001 Grameen Phone Bangladesh
47002 Aktel Bangladesh
47003 Sheba Telecom Bangladesh
47201 DHI Mobile MV
50202 Binariang Malaysia
50212 Maxis Malaysia
50213 Telekom Cellular TM Touch Malaysia
50216 DiGi Telecommunications Malaysia
50217 TimeCel Wireless Adam Malaysia
50219 Celcom Malaysia
50501 Telstra Mobile Comms Australia
50502 Optus Australia
50503 Vodafone Australia
50503 3 Australia
50508 OneTel Australia
51001 PT. SATelindo C Indonesia
51008 Lippo Telkomsel Indonesia
51010 TelKomSel Indonesia
51011 Pro XL Indonesia
51021 IM3 Indonesia
51501 Isla Comms Philippines
51502 Globe Telecom Philippines
51503 Smart Communications Philippines
51505 DigiTel Philippines
52001 Advanced Info Service AIS Thailand
52010 Orange Thailand
52018 DTotal Access Worldphone Thailand
52023 GSM 1800 Thailand
52099 Orange Thailand
52501 Sing. Tel. GSM 900 Singapore
52502 Sing. Tel. GSM 1800 Singapore
52503 MobileOne Asia Singapore
52504 M1-3GSM Singapore
52505 StarHub Singapore
52811 DST Communications Brunei Darussalam
53001 Vodafone New Zealand
53901 O-Call ton
54101 Smile VUT
54201 Vodafone Fiji Fiji
54601 Mobilis New Caledonia
54720 Vini French Polynesia
55001 FSM Telecom FSM
60201 MobiNil Egypt
60202 Vodafone Egypt
60301 Algerian Mobile Network Algeria
60302 Djezzy Algeria
60400 Meditel Marocco
60401 Itissalat Al-Maghrib IAM Marocco
60502 Tunisie Telecom Tunicell Tunisia
60503 Tunisiana Tunisia
60701 GamCel GMB
60702 AfriCELL GMB
60801 Sonatel ALIZE Senegal
60802 Sentel Senegal
60901 Mattel MR
61001 Matitel ML
61002 Ikatel ML
61102 Sotelgui Lagui Guinea
61201 Comstar Cellular Network Cote d'Ivoire
61203 Orange Cote d'Ivoire
61205 Telecel Cote d'Ivoire
61302 CelTel BF
61402 CelTel NE
61501 Togo Telecom TOGO CELL Togo
61602 TLCL-Ben BJ
61603 Benincell BJ
61604 BBcom BJ
61701 Cellplus Mobile Comms Mauritius
61710 Emtel Mauritius
61801 Lonestar Liberia
62001 ScanCom Ghana
62002 OneToch Ghana
62003 Mobitel Ghana
62120 Econet NG
62130 MTN NG
62140 Nitel NG
62201 CelTel TC
62202 Libertis TD
62401 MTN Cameroon
62402 Orange Cameroon
62501 Cabo Verde Movel Cape Verde
62601 CSTMovel STP
62701 GNQ01 GNQ
62801 Libertis GA
62802 GAB TeleCel
62803 CelTel GA
62901 CelTel CD
62910 Libertis CD
63002 CelTel RC
63004 CellCo GSM RC
63089 OASIS
63102 Unitel AGO
63301 Seychelles Cellular Services Seychelles
63310 AIRTEL Seychelles
63401 Mobile Telephone Company Sudan
63510 Rwandacell Rwanda
63601 Ethiopian Telecoms Auth. Ethiopia
63701 Barakaat SOM
63782 Telsom SOM
63902 Safaricom KE

63903 KenCell KE
64001 Tritel Tanzania
64002 Mobitel Tanzania
64003 Zantel Tanzania
64005 CelTel Tanzania
64101 Celtel Cellular Uganda
64110 MTN Uganda Uganda
64111 UTL Telecel Uganda
64201 Spacetel BI
64202 Busafa BI
64301 mCel MOZ
64501 Celtel Zambia
64601 Madacom Madagascar
64602 SMM Antaris Madagascar
64603 Sacel Madagascar
64700 Orange
64702 OMT
64710 Societe Reunionnaise SRR Reunion
64801 NET*ONE Zimbabwe
64803 Telecel Zimbabwe
64804 Econet Zimbabwe
64901 MTC Namibia
65001 Telekom Network Callpoint Malawi
65010 CelTel Malawi
65101 VCL Comms Lesotho
65102 Ezi Cel Lesothp
65201 Mascom Wireless Botswana
65202 Vista Botswana
65310 Swazi MTN SZ
65501 Vodacom South Africa
65507 Cell C South Africa
65510 MTN South Africa
71201 ICE CRI
72235 Port Hable ARG
72402 TIM Brazil
72403 TIM Brazil
72404 TIM Brazil
72431 Oi Brazil
73401 Infonet Venezuela
73402 Digitel Venezuela
74601 ICMS SR
74602 TeleG SR


به چند وضعیت سیملاك از گوشیهای قفل شده توجه كنید:

نوكیا 6300

LOCK STATUS:

CONFIG KEY: 8000000000000000
PROVIDER KEY: 2720100000000000
Provider: Vodafone - Eircell;Ireland
Key Code count: 1, FBUS Code count: 0

Block 1:
Lock 1: CLOSED -> Lock Data: 27201F

نوكیا N73

Reading simlock...
LOCK STATUS:
CONFIG KEY: 0000000000000000
PROVIDER KEY: 2343000000000000
Provider: T-Mobile-One 2 One;United Kingdom
Key Code count: 0, FBUS Code count: 0
Block 1:
Lock 1: CLOSED -> Lock Data: 23430F
Block 2:
Lock 1: CLOSED -> Lock Data: 23430F

نوكیا 3500

Reading simlock...

LOCK STATUS:

CONFIG KEY: 8000000000000000
PROVIDER KEY: 2040800000000000
Provider: KPN Telecom;Netherlands
Key Code count: 0, FBUS Code count: 0

Block 1:
Lock 1: CLOSED -> Lock Data: 20408F
توجه داشته باشید كه در صورتیكه وضعیت سیملاك نامشخص بوده و مقادیر با FFFFFFFFFFFFFFFF نمایش داده شود نمیتوان از وضعیت قفل ان مطمئن شد. ابتدا میبایستی اقدام به ترمیم كامل simlock كرد تا با نمایش مقادیر وضعیت قفل ان نیز مشخص شود.

مجموعه قفلهاي بخش simlock شامل 7 بلوك و هر بلوك شامل 5 قفل ميباشد كه در حالت نرمال ميبايستي همه قفلها باز باشند.

لازم به ذكر است كه انلاك گوشیهای BB5 در حال حاضر در كشور ما فقط به صورت محاسبه كد آنلاك و یا استفاده از تست پوینت ( testpoint ) امكانپذیر است.

وضعیت
موضوع بسته شده است و نمی‌توان پاسخ جدیدی فرستاد.
بالا
