تشخیص نوع قطعه؟؟؟

[Ahoora1396]

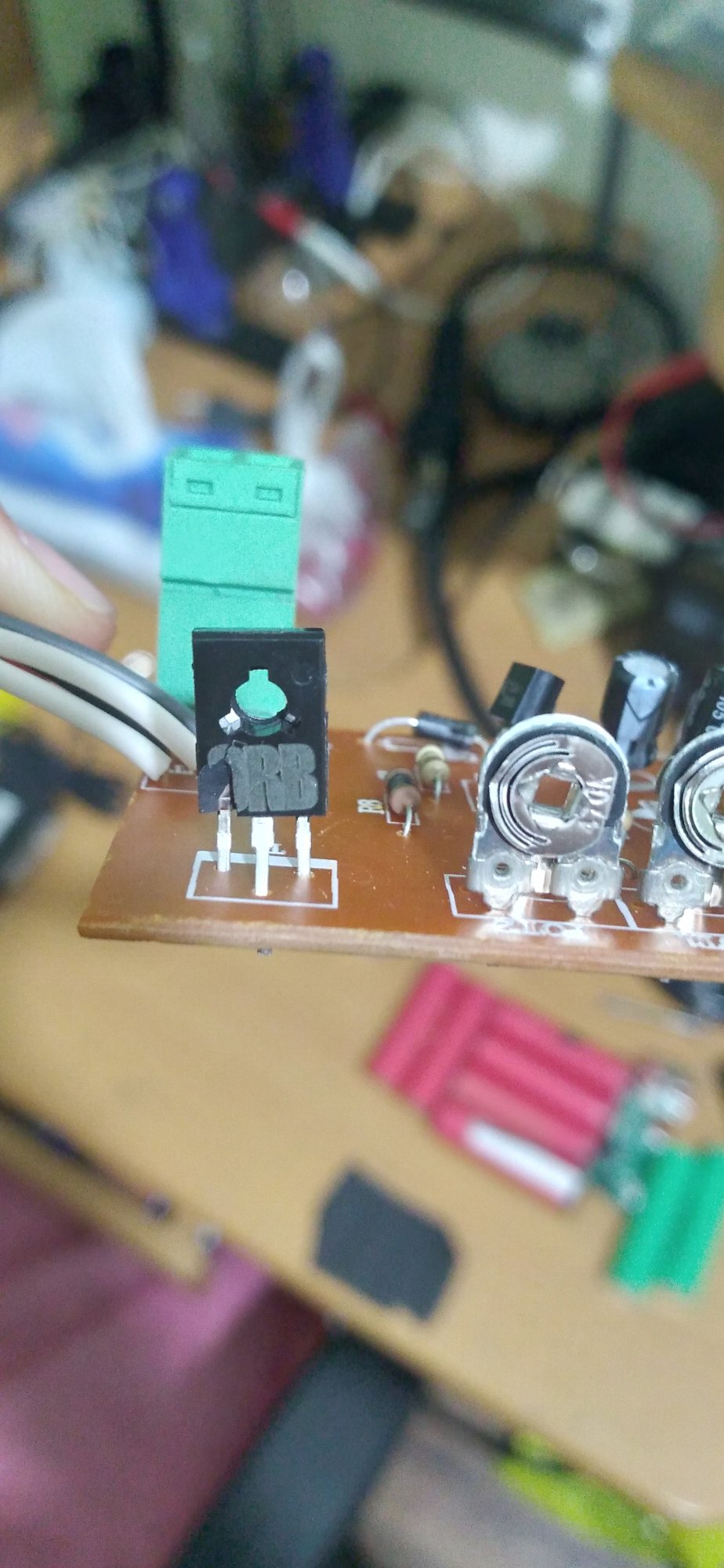

سلام لطفا در شناسایی این قطعه ترانزیستور مانند راهنمایی بفرمایید. مدار مربوط به سنسور تشخیص حرکت هستش.



[meahdi]

وقت بخیر
عکس کلی از هر 2 طرف مدار ارسال کنید تا ورودی و خروجی مشخص بشه



[Ahoora1396]



[حیدر شاهمرادی]

سلام دوست عزیز اگر قطعه سالم است و یا از روی بردسالم تهیه کنید و با تستر قطعات چک کنید ماهیت و مشخصات قطعه را تا حدود زیادی متوجه خواهید شد بعضی از قطعات که شرکتهای چینی شماره آنرا مخدوش کرده‌اند من با این روش تقریبا ماهیت قطعه مشخص میشود بازهم اساتید اگر روش بهتری هست اعلام بفرمایید پیروز باشید



[garmabdari]

سلام لطفا در شناسایی این قطعه ترانزیستور مانند راهنمایی بفرمایید. مدار مربوط به سنسور تشخیص حرکت هستش.
سلام/ شما می بایست خروجی این قطعه رو که به قطعات دیگه میره رو شناسایی کنی و روی کاغذ مدار آن رو پیاده کنی و پس از آنالیز و تحلیل میشه نظر داد. با این کار که یک روش علمی است، حتی می تونید از قطعه مشابه هم استفاده کنید.



[HS13&86]

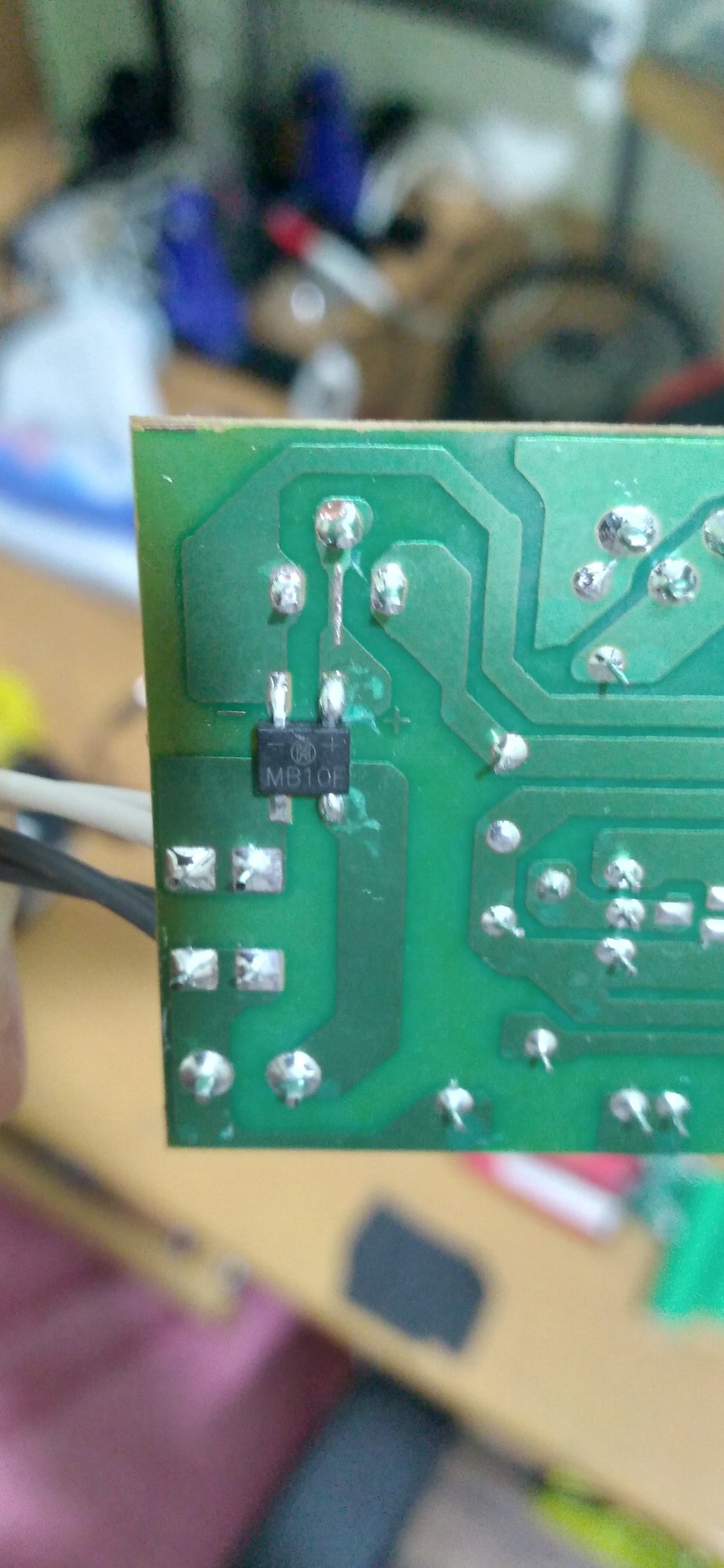

مشاهده فایل‌پیوست 206730

درود،
با توجه به تحلیلی که انجام دادم، احتمال ۹۹ درصد قطعه مورد نظر یک تریستور C106 هست.
با توجه به اینکه بر اثر عبور جریان بیش از حد ترکیده، بعید نیست که پل دیود پشت برد هم سوخته باشه.



[Ahoora1396]

درود،
با توجه به تحلیلی که انجام دادم، احتمال ۹۹ درصد قطعه مورد نظر یک تریستور C106 هست.
با توجه به اینکه بر اثر عبور جریان بیش از حد ترکیده، بعید نیست که پل دیود پشت برد هم سوخته باشه.

درود و سپاس بله منطقی میفرمایید چون به جای رله در این مدار قرار گرفته و کار قطع و وصل ولتاژ رو با سنس حرکت توسط چشمی انجام میده.
مهندس ممکنه ترایاک باشه یا طبق تحلیل جنابعالی تریستور صرفا؟



[HS13&86]

درود و سپاس بله منطقی میفرمایید چون به جای رله در این مدار قرار گرفته و کار قطع و وصل ولتاژ رو با سنس حرکت توسط چشمی انجام میده.
مهندس ممکنه ترایاک باشه یا طبق تحلیل جنابعالی تریستور صرفا؟

با توجه به اینکه بعد از پل دیود قرار گرفته و جای قطب ها عوض نمیشه، صرفا تریستور هست.
