تشخیص قطعه

[sajjad-d]

به جای این آی سی یک ماژول رگولاتور DC به DC کاهنده متغیر 3 آمپر MP1584 جایگزین کنید
بعد از جایگزینی ماژول به جای پتانسیومتر تنظیم ولتاژ خروجی یک مقاومت معادل قرار دهید



[Samooel1980]

سلام به دوستان

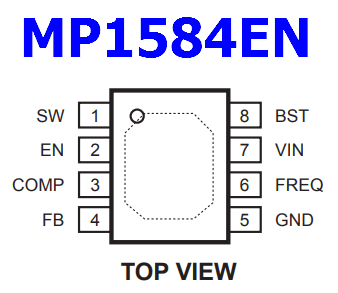

اگر گیر نیومد و ناچار به استفاده از ماژول های رگولاتور کاهنده هستید مثل ماژول تغذیه MP1584 که یک آی سی 8 پایه اس ام دی به همین شماره هم داره یعنی MP1584EN دقت کنید که خود اون آی سی پایه En یا Enable رو هم داره که روی برد ماژول با یک مقاومت اس ام دی 10 کیلو اهم وصل شده به ولتاژ ورودی ماژول که تا ورودی وصل میشه خروجی هم فعال میشه اگر اون مقاومت رو حذف کنید میتونید پایه En ماژول تغذیه را به محل اتصال پایه En آی سی سوخته 5 پایه فابریک دستگاه کنید تا ماژول همیشه روشن نباشه که خروجی همواره فعال بمونه و فقط وقتی پایه En در وضعیت high قرار میگیره خروجی ماژول برقرار بشه ( عملکرد مشابه آی سی مدار خراب خودتون ) البته این کار اجباری نیست اما انجامش میتونه مفید واقع بشه .



[m-amini]

سلام دوستان
ممنون بابت همراهی و راهنمای هاتون.
قطعه مورد نظرم رو پیدا کردم.

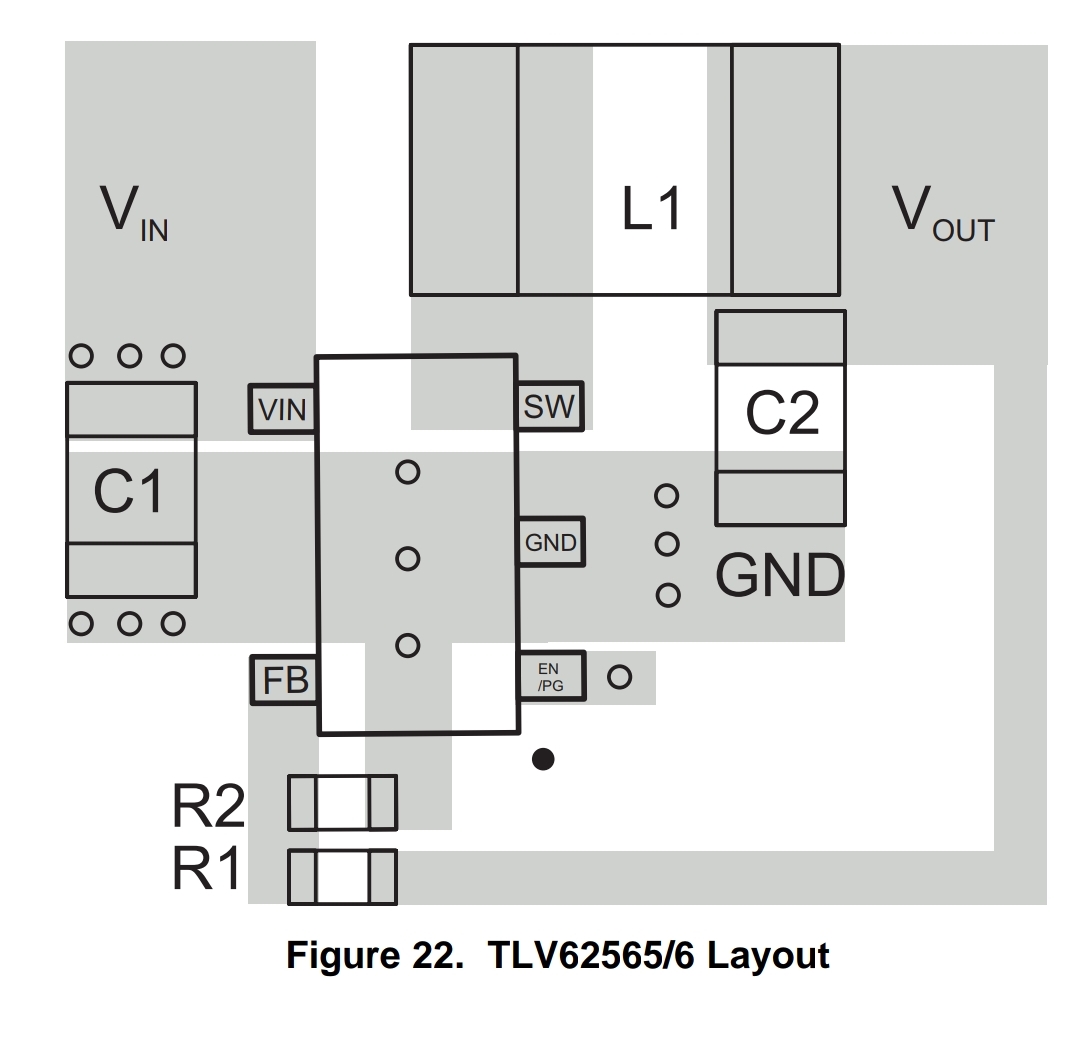

رگولاتور Tlv62565dbvr بود. که البته TLV62566 DBVR هم داره که تفاوتش نتو پایه های EN و PG هست. این رگولاتور علاوه بر مودم‌های مرکوسیس تو روترهای میکروتیک rb941 هم کاربرد داره. (هرچند نتونستم تو بازار پیدا کنم)
یه عکس هم میزارم ببینید
