با سلام خدمت دوستان عزیز و اساتید گرامی
یه مشکلی در رابطه با تشخیص و شناسایی آی‌سی روی برد دارم و ممنون میشم اگر راهنمایی بفرمایید

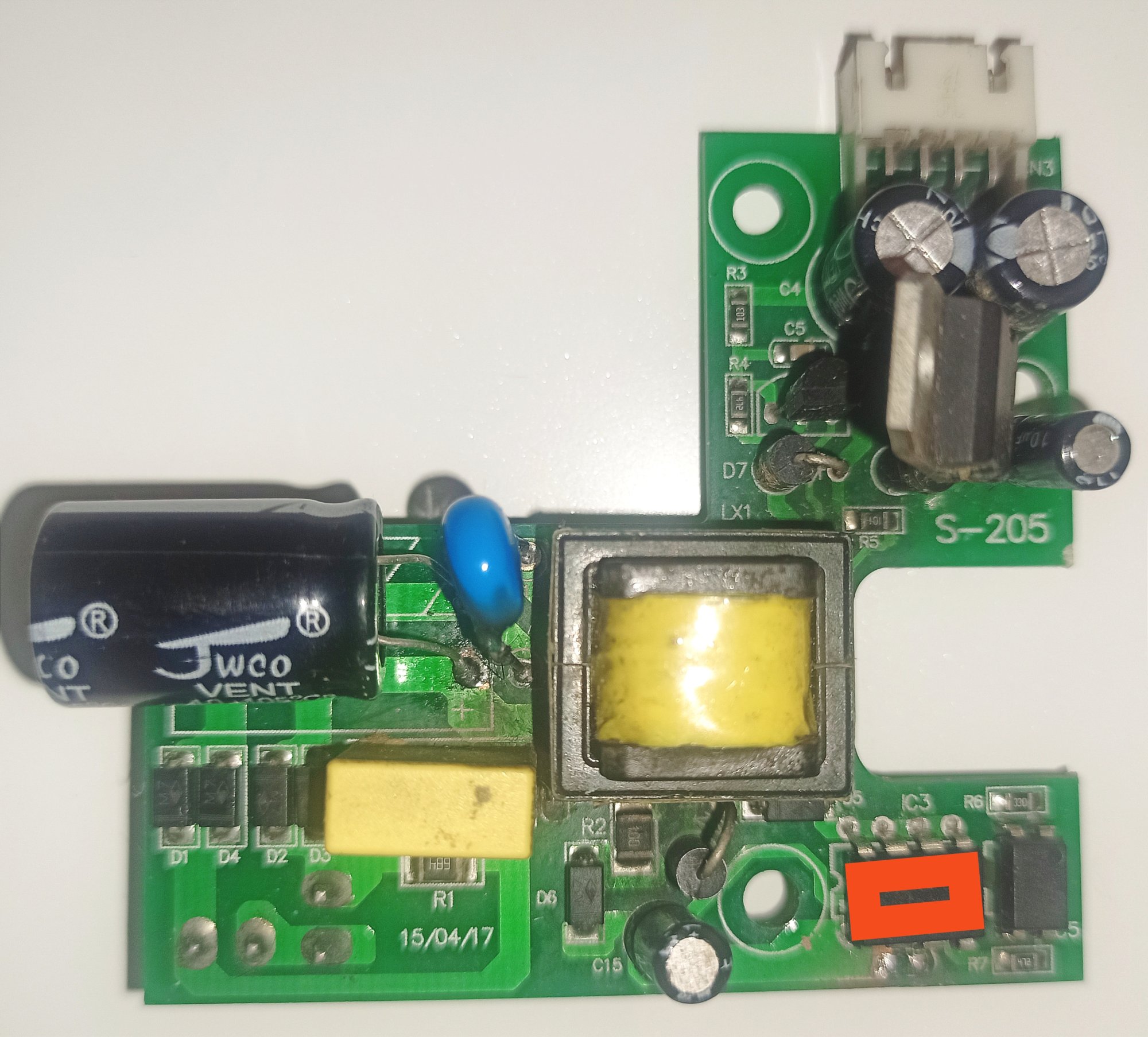

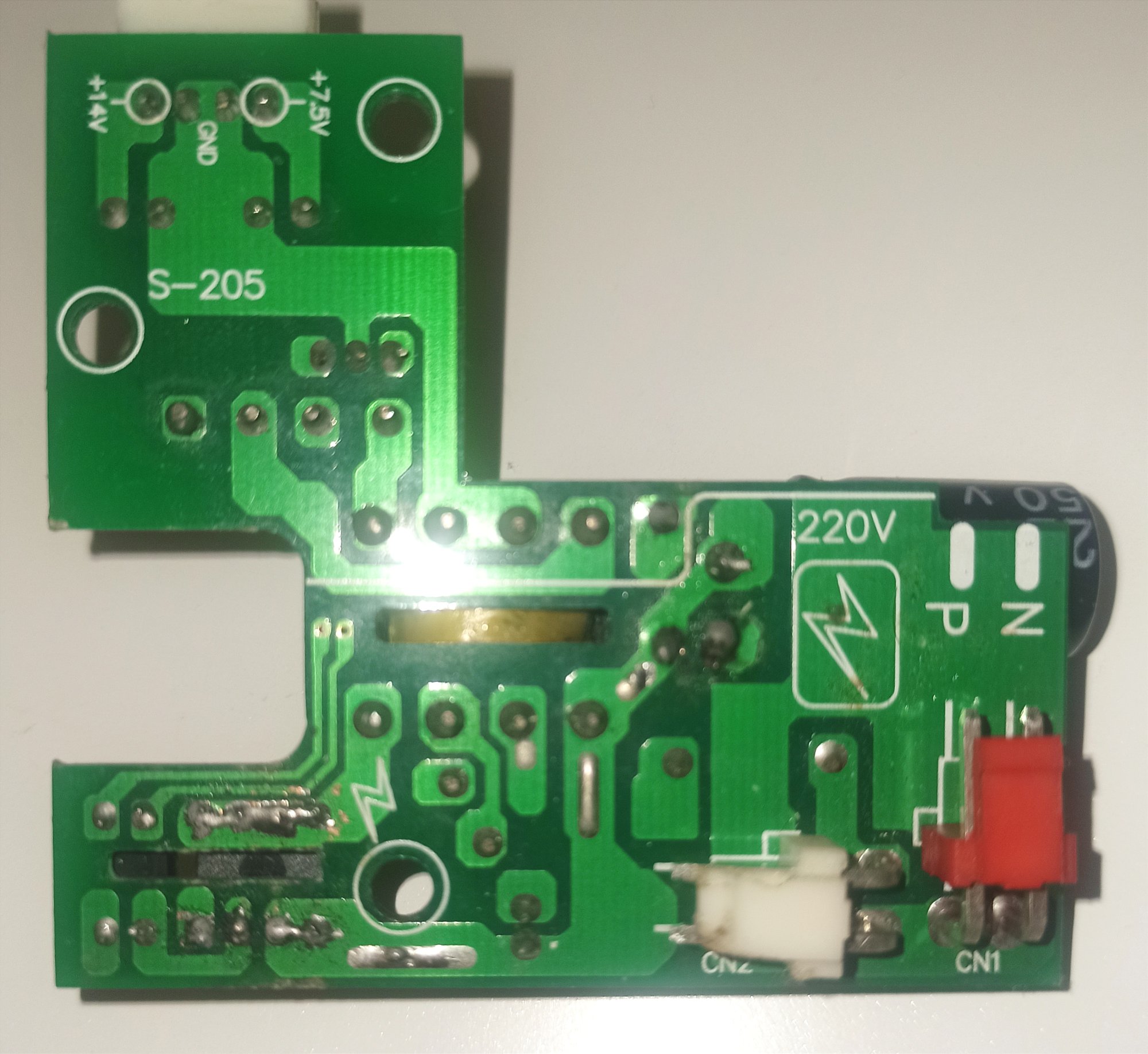

برد داخل تصویر قسمت تغذیه کلید کولر آبی Segol مدل S205 هستش که آی‌سی مجاور کوپلر که با رنگ قرمز مشخص شده ترکیده و مشخصاتش معلوم نیست. اگر دوستان با توجه به قطعات موجود و نحوه قرارگیری روی برد میتونن تشخیص بدن آی‌سی موردنظر چی هستش ممنون میشم.
کوپلر El817
رگولاتور L7812vc


پیوست‌ها

  • 431.5 کیلوبایت بازدیدها: 29
  • 398.8 کیلوبایت بازدیدها: 25

Parsa2309

VIP+ افتخاری
کاربر +vip پلاس
vip
کاربر
2019-02-22
767
2,548
تهران -شانکهای
با سلام خدمت دوستان عزیز و اساتید گرامی
یه مشکلی در رابطه با تشخیص و شناسایی آی‌سی روی برد دارم و ممنون میشم اگر راهنمایی بفرمایید

برد داخل تصویر قسمت تغذیه کلید کولر آبی Segol مدل S205 هستش که آی‌سی مجاور کوپلر که با رنگ قرمز مشخص شده ترکیده و مشخصاتش معلوم نیست. اگر دوستان با توجه به قطعات موجود و نحوه قرارگیری روی برد میتونن تشخیص بدن آی‌سی موردنظر چی هستش ممنون میشم.
کوپلر El817
رگولاتور L7812vc
با احترام
دقیقا شبیه DK124 هستش . باز هم باید با دیتاشیت و بردخودتون مقایسه کنید.


5541553

کاربر vip
کاربر
2016-07-11
20
9
باسلام دوست عزیز تغذیه جداگانه 12ولت تهیه و نصب کنید خروجی رگولاتور 7812 پایه سه به مثبت و پایه دوم آی سی به منفی وصل کنید پیروز باشید
سپاس از شما دوست عزیز

برای روشن شدن برد دو ولتاژ ۷٫۵ و ۱۴ نیاز هستش
روشی که فرمودید این دو ولتاژ رو میده بهمون؟


infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
792
1,328
با سلام خدمت دوستان عزیز و اساتید گرامی
یه مشکلی در رابطه با تشخیص و شناسایی آی‌سی روی برد دارم و ممنون میشم اگر راهنمایی بفرمایید

برد داخل تصویر قسمت تغذیه کلید کولر آبی Segol مدل S205 هستش که آی‌سی مجاور کوپلر که با رنگ قرمز مشخص شده ترکیده و مشخصاتش معلوم نیست. اگر دوستان با توجه به قطعات موجود و نحوه قرارگیری روی برد میتونن تشخیص بدن آی‌سی موردنظر چی هستش ممنون میشم.
کوپلر El817
رگولاتور L7812vc

سلام
تصویر ارسالی شما واضح نیست و نمیشه از روی اون مسیر پایه‌ها رو به درستی تشخیص داد؛ با این حال به نظر میرسه pinout پایه‌ها به شرح ذیل باشه:
پین ۱و۲: Source (GND)
پین ۳: FB
پین ۴: VDD
پین ۵و۶و۷و۸: Drain

اگر ترتیب پینها رو درست متوجه شدم و صحیح است؛ بسته به وات خروجی VIPer12 و یا VIPer22 هست.
دیتاشیت‌ها رو ضمیمه می‌کنم؛ بررسی بفرمایید.
