باسلام

مدار بسیار ساده و قطعات موجود وارزان

تستر تلفن بدون نیاز به خط تلفن

attachment.php




پیوست‌ها

آخرین ویرایش توسط مدیر:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,534
تستر تلفن ديجيتالي با lcd

با سلام :
اين هم مدار يك دستگاه تستر تلفن ديجيتالي كامل به همرا توضيحات به زبان اصلي در يك فايل ضميمه از شركت معظم تــــــــــلــــــــــــسـتر:
علاوه بر توليد بوق ازاد قادر است نتيجه شماره گيري و كاراكترهاي توليدي توسط كي برد تلفن را در يك lcd نمايش دهد .
با تشكر .
موفق باشيد .


پیوست‌ها

reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,266
ایران
باسلام

1- دیود ال ای دی قرمز رنگ
2- ترانسفورمر 220 ولت به دوبل 12 ولت 500 میلی آمپر
3- ترانزیستور BC368
4- سوکت استریو هدفون
5- محل اتصال خط تلفن تحت آزمایش


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,093
74,077
47
ایران

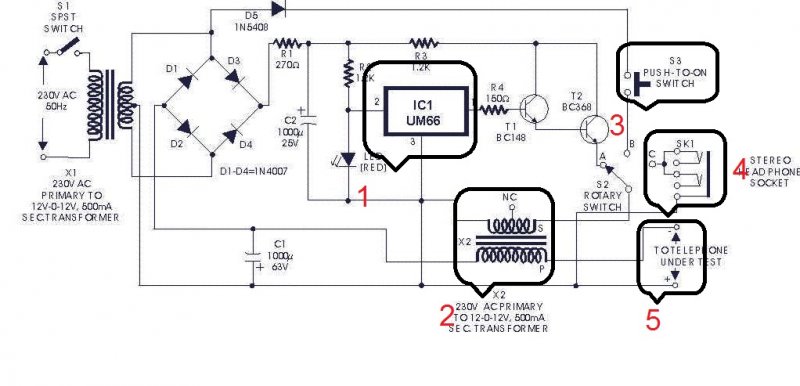

باسلام

1- دیود ال ای دی قرمز رنگ
2- ترانسفورمر 220 ولت به دوبل 12 ولت 500 میلی آمپر
3- ترانزیستور BC368
4- سوکت استریو هدفون
5- محل اتصال خط تلفن تحت آزمایش

سلام
با تشکر
ایشون منظورشون داخل کادر هاست.
1-
um66 ای سی ملودی یا زنگ
2- درسته
3- کلید فشاری
4- سوکت گوشی
5-ورودی خط به گوشی



ali_Qazvin

کاربر
2020-08-01
1
2
سلام مهندس با این مدار میشه زنگ و بوق تلفن را بدون نیاز به خط تلفن چک کرد؟


alids

کاربران vip(افتخاری)
کاربر
2017-08-26
277
328
واقعا این دستگاه میتونه همچین کاری کنه بعد یه سوال امادشم تو بازار هست
