مشکل: ترکیدگی ترانزیستور پاور TVM مدل 690Torbo

reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,272
ایران
باسلام

چون شما VIP نیستی این قابلیت آپلود عکس را نداری شما میتوانی از طریق یک سایت آپلود سنتر مجانی عکس را آپلود کرده و سپس لینک آنرا در تاپیک مربوطه قرار بدی


reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,272
ایران
باسلام

معمولا در هیتسینگ اول علاوه بر یک ترانزیستور ماسفت که تامین کننده ولتاژ استندبای است دو ترانزیستور ان پی ان وات بالا نیز وجود دارد شماره های آنرا قید کن و با استفاده از تاپیک اولی من عکسهای باکیفیت از زیر و روی برد مدارچاپی و برچسب مشخصات ولتاژ و جریان و ... روی کیس پاور را نیز قرار بده تا راحت تر اهنمایی شوی


msm_n86

کاربر
2014-01-17
67
18
باسلام معمولا در هیتسینگ اول علاوه بر یک ترانزیستور ماسفت که تامین کننده ولتاژ استندبای است دو ترانزیستور ان پی ان وات بالا نیز وجود دارد شماره های آنرا قید کن و با استفاده از تاپیک اولی من عکسهای باکیفیت از زیر و روی برد مدارچاپی و برچسب مشخصات ولتاژ و جریان و ... روی کیس پاور را نیز قرار بده تا راحت تر اهنمایی شوی
با سلام و تشکر
این عکس مشخصات پاور
http://s6.uplod.ir/i/00493/15922xbup1mp.jpg

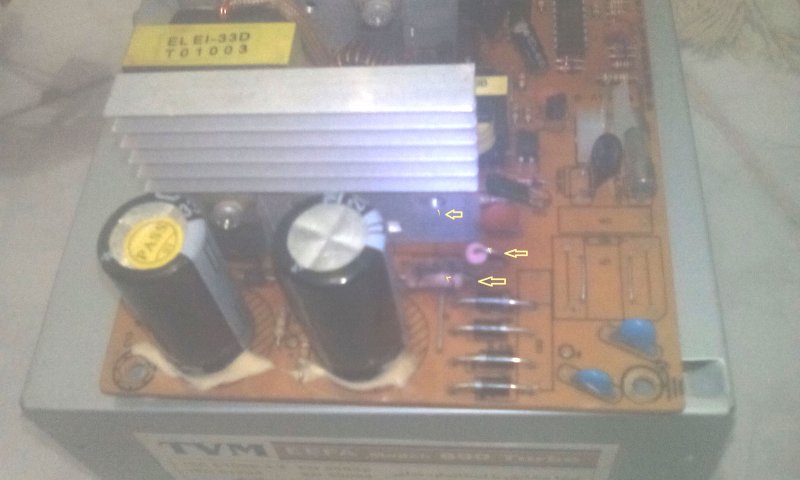

در این عکس ترانزیستور شماره 1 رو در آورده بودم و نیز مقاومتهای 2 و3 نیز چون در اثر سوختن ترانزیستور سیاه شده بود در آوردم.
http://s6.uplod.ir/i/00493/vaklf4r3hefw.jpg

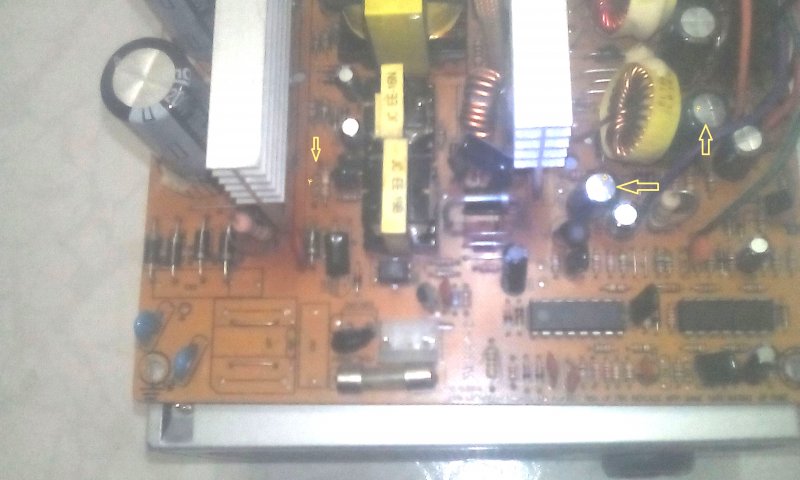

در این عکس نیز ترانزیستور شماره 3 رو از قبل در آورده بودم و خازنهای 5 و 6 را نیز که باد کرده بود در آوردم.
http://s6.uplod.ir/i/00493/tom1tl8n22im.jpg
در ضمن دو ترانزیستور دیگر 13007M هستند.

آیا میشه از ماسفت IRF740B به جاش استفاده کرد؟


reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,272
ایران
برای جایگزینی ماسفت باید با رعایت موارد زیر اقدام به تعویض کرد:

[hide]
1- نوع ماسفت کانال پی یا ان
2- جریان بطور مداوم درین
3- ولتاژ درین - سورس
4- مقاومت درین - سورس
5- حداکثر توان اتلاف برحسب وات
[/hide]

و آنهم با داشتن شماره فنی میسر میباشد


reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,272
ایران
باسلام

طبق عکس زیر خازنهای باد کرده باید با نوع مرغوب تعویض گردند و مقاومتهای سوخته اگر نوار رنگی آنها مشخص نیست با اهم متر چک کن همان اندازه جایگزین کن:



پیوست‌ها

آخرین ویرایش:

msm_n86

کاربر
2014-01-17
67
18
برای جایگزینی ماسفت باید با رعایت موارد زیر اقدام به تعویض کرد:
1- نوع ماسفت کانال پی یا ان
2- جریان بطور مداوم درین
3- ولتاژ درین - سورس
4- مقاومت درین - سورس
5- حداکثر توان اتلاف برحسب وات


و آنهم با داشتن شماره فنی میسر میباشد
آخه مشکل اینه که شماره فنی اون در اثر ترکیدگی معلوم نیست. البته ماسفت IRF740B که گرفتم موارد 2و3و5 رو طبق برچسب که نگاه کردم قوی تر هم بود ولی مورد 4 رو نمیدونم چطور چک کنم و مورد 1 رو هم بر اثر سوختگی مدار جاش معلوم نیست که قبلی کانال پی بوده یا ان ولی فکر کنم ان بوده باشه که منم اینی که گرفتم ان هست اگه ممکنه بیشتر توضیح بدین که چطور پیدا کنم؟

آخرین ویرایش:

msm_n86

کاربر
2014-01-17
67
18
باسلام

طبق عکس زیر خازنهای باد کرده باید با نوع مرغوب تعویض گردند و مقاومتهای سوخته اگر نوار رنگی آنها مشخص نیست با اهم متر چک کن همان اندازه جایگزین کن:

مشاهده فایل‌پیوست 105887
اونها رو طبق مشخصاتشون عوض کردم و البته توان خازن ها یکی 10 ولت و دیگری 16 ولت بود و من هر دو را 16 ولت گرفتم.

آخرین ویرایش:

reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,272
ایران
باسلام

دو عدد خازن باد کرده که شما با فلش در عکست مشخص کردی 200 وات یا 200 ولت نمی تواند باشند که 250ولت تعویض کردی بلکه فقط در دو خازن بزرگ هیتسینگ اول 200 ولتی هستند

  • Like
واکنش‌ها[ی پسندها]: msm_n86

msm_n86

کاربر
2014-01-17
67
18
باسلام

دو عدد خازن باد کرده که شما با فلش در عکست مشخص کردی 200 وات یا 200 ولت نمی تواند باشند که 250ولت تعویض کردی بلکه فقط در دو خازن بزرگ هیتسینگ اول 200 ولتی هستند
با سلام خدمت دوست عزیز و ممنون از تذکر به جاتون.
هم ولت رو اصلاح کردم و هم میزان ولتاژ را که یکی 470 میکرو فاراد و 16 ولت بود که عینا و دیگری 1500 میکرو و 10 ولت بود که با 1500 میکرو و 16 ولت عوض شد.
البته اون 250 ولت که گفتم گذاشته بودم به جای 200 ولت مدار ترانس لامپ کم مصرف که چون تو ذهنم بود اشتباه لفظی بود که عذر میخوام

آخرین ویرایش:

msm_n86

کاربر
2014-01-17
67
18
همه اونایی که مشکل دار بودن رو عوض کردم و به جای اون ترانزیستور مذکور هم میخواستم همون ماسفت IRF740B که گرفتم رو بزارم که وقتی دیتا شیت رو چک کردم کل BU5 ها 23تا بودن که این مشخصاتشون این عکس بود
http://s6.uplod.ir/i/00502/r4ji5c7j2vml.jpg
و IRF740B نیز مشخصاتش این عکس بود
http://s6.uplod.ir/i/00502/nyuhrytkzcjf.jpg
که BU5 ها تا اونجایی که برداشت من بود اصلا ماسفت نیستن با این اوصاف اصلا میشه ماسفت به جای اون ترانزیستور گذاشت؟ یا اگه نمیشه با توجه به این مشخصات روی برچسب (این عکس)
http://s6.uplod.ir/i/00493/15922xbup1mp.jpg
و دو ترانزیستور کناریش که 13007 هستن و این دیتا شیت BU5 ها
http://s6.uplod.ir/i/00502/r4ji5c7j2vml.jpg
چی باید به جاش بزارم؟
دوستان نظرتون چیه؟
