سلام
ببخشید اخه یکم اماتورم
مشکل حل شد

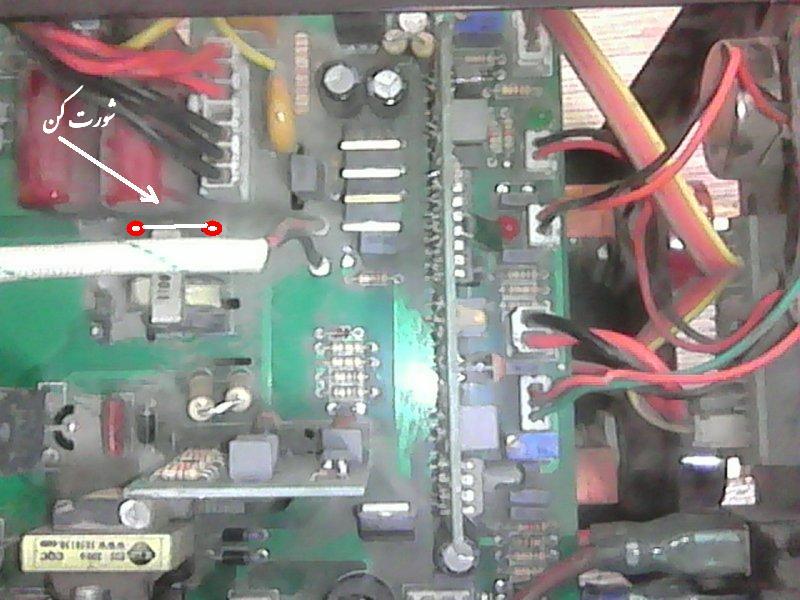

CT رو اتصال کوتا کردم فیش سویئچ حرارتی هم همچنان وصل است
خیلی ممنونم از راهنمایی های تون
سلام
حالا باورت شد که با اتصال مذکور چیزی نمیسوزه ؟
ولی با توجه به اینکه قبلا تصور میکردی اجرای توصیه موجب تشدید خسارت می شه و الان که اجرا کردی تصور میکنی حل شد لذا الان داری از اون طرف پشت بوم میافتی
یعنی با اتصال ct نه تنها مشکل حل نشده بلکه ابتدای عیب یابی است
زیرا اتصال ct را برای تشخیص عیب پیشنهاد کردم و لذا

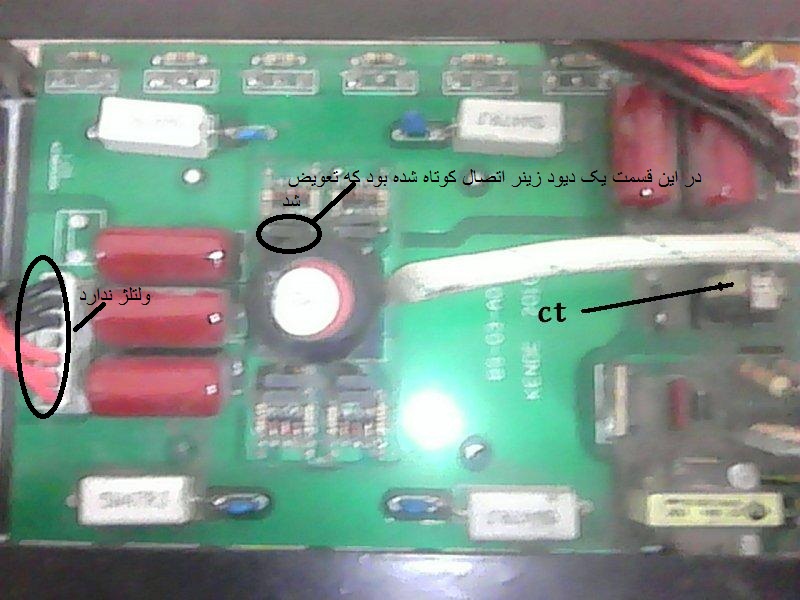

حالا باید اتصال ct را بحالت اول دربیاری و قطعات خروجی ترانس ct را تست کنی از جمله دیود 1n4148 و نیز ادامه مسیر در برد اسیلاتور ( برد کوچک حدود 31 پین ) ازجمله زینر 8.2 ولت و تریستور و غیره
ضمنا خازنهای الکترولیت مسیر 24 و 12 را تست کن
و قلع مردگی پایه ورودی ct و مسیر ولتاژ 310 را نیز بررسی کن
یقینا در آمپر پایین دیرتر قطع میکنه
موفق باشی
