ترانزیستور سوخته در پاور گرین 330 وات

[reza_476]

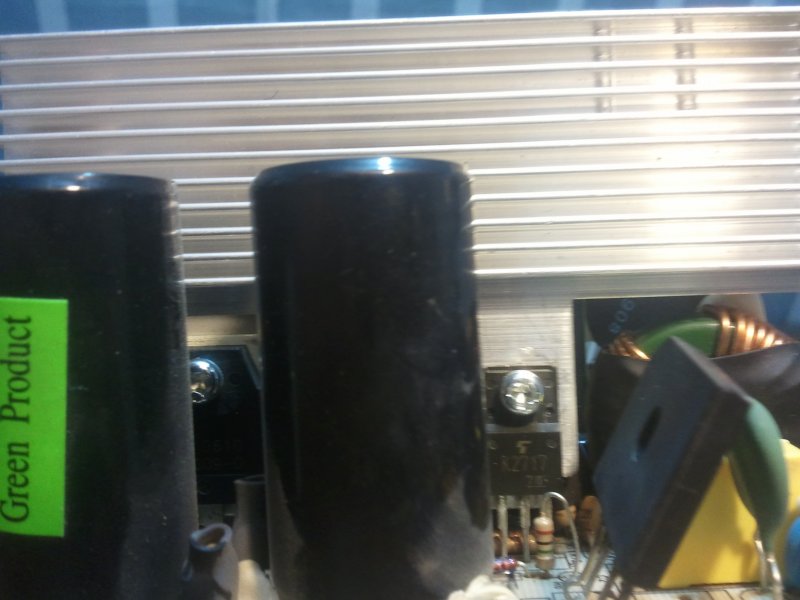

باسلام آیا ترانزیستور ماسفت k2717 شما سالم است؟



[reza_476]

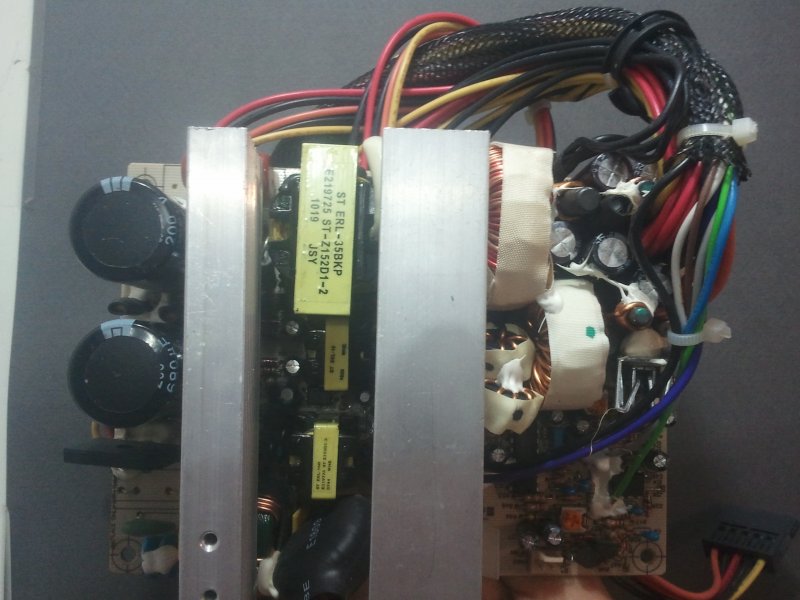

بدنیست عکس واضحی از برد مدارچاپی پاورت قرار بدی.



[GREEN_DAY]

دورود
بله K2717 سالم هستش



[reza_476]

باسلام

نوشته اصلی توسط GREEN_DAY

​

بله دوتای اول دو عدد ترانزیستور W13009 هستش
شماره ماسفت چقدر میتونه باشه ؟؟
نمیدونم به چه دلیلی پاور سوخته چون اول فیوز سوخته بعد این ماسفت سوراخ شده بعد یه دونه مقاومت ها پایه هاش ذوب شده بعد دیود زنر 15.2 ترکیده بعد یه دونه خازن 10 میکروی باد کرده و بدتر از اون جوک سومی از وسط سوخته و ذوب شده :|

​

علت سوختن فیوز کشیدن بار بیش از حد و اتصال در هیت سینگ اول است.
آیا قطعات فوق را تعویض و سیم پیچ را ترمیم کردی؟



[GREEN_DAY]

باسلام

علت سوختن فیوز کشیدن بار بیش از حد و اتصال در هیت سینگ اول است.
آیا قطعات فوق را تعویض و سیم پیچ را ترمیم کردی؟

بله تمام قطعات مسیر رو چک و تعویض کردم اپتوکپلر هم عوض کردم اما ولتاژ صفر هست انگار اصلاً به برق نیست : (

تست درست K2717 چگونه باید باشه ؟؟؟؟ آیا مانند تست ترانزیستوره ؟؟؟؟

از 3N80C استفاده کنم ؟؟ مشابه 3N80C چیه ؟؟؟



[reza_476]

با سلام
برای آزمایش ماسفت به این آدرس مراجعه کن:

http://www.irantk.ir/showthread.php?t=42544

​



[GREEN_DAY]

نظرتون در مورد استفاده از

3N80C چیه ؟؟

شما مشابهش رو میدونید ؟؟​



[reza_476]

با سلام

نوشته اصلی توسط GREEN_DAY
تست درست K2717 چگونه باید باشه ؟؟؟؟ آیا مانند تست ترانزیستوره ؟؟؟؟

​

تست ماسفت:
1بکمک دیتاشیت پایه های ماسفت را مشخص میکنیم.
2با استفاده از یک اهمتر عقربه ای پراپ منفی را به پایه درین و پراپ مثبت را به پایه سورس ترانزیستور وصل میکنیم در اینصورت عقربه نباید حرکت کند.
3 پایه گیت را به درین اتصال میدهیم بعد رها میکنیم در اینصورت اگر آزمایش بند2 را تکرار کنیم عقربه حرکت خواهد کرد.
4 پراپ منفی اهمتر را به گیت و پراپ مثبت را به سورس متصل می کنیم در این حالت نیز عقربه نباید حرکت کند.
5 اگر در حالتهای بند 2 یا 4 عقربه حرکت کند یعنی اتصال کوتاه شده و ترانزیستور خراب است.



[GREEN_DAY]

اینم لطفاً جواب بدید
نظرتون در مورد استفاده از

3N80C چیه ؟؟

شما مشابهش رو میدونید ؟؟​



[reza_476]

باسلام

نوشته اصلی توسط GREEN_DAY
نظرتون در مورد استفاده از

3N80C چیه ؟؟
​

دیتاشیت K2717 :
مشاهده فایل‌پیوست 73882
و دیتاشیت 3N80 :
مشاهده فایل‌پیوست 73883
اینها را باهم مقایسه کنید.
