با سلام و عرض شرمندگی بخاطر تأخیر در جواب دادن.
برای بر طرف شدن ابهامات می خوام از اول داستان این منبع تغذیه رو بگم.
این منبع دارای خروجی دوازده ولت و سی آمپر است که نقشه آن مطابق با نقشه این مطلب می باشد.
این منبع تغذیه قبل از اینکه من بازش کنم پلمپ بود پس هیچ دستکاری از قبل روی اون انجام نشده.
من که بازش کردم و دیدم فیوز سالمه اون رو از طریق لامپ سری به برق زدم و ولتاژ خروجی رو اندازه گرفتم و دیدم حدودا پنج ولت خروجی داره. به آی سی که نگاه کردم دیدم پین شماره دوازده اون یکم رنگش تیره شده و اونو از برد خارج کردم و وقتی مقاومت پایه های دوازده و هفت رو اندازه گرفتم دیدم چند کیلو اهم نشون می ده در حالی که آی سی سالم باید چند مگا اهم باشه. پس آی سی دیگه رو جایگزین کردم و دوباره به برق زدم و وقتی دوباره ولتاژ خروجی رو اندازه گرفتم حدودا ده ولت بود اول فکر کردم که درست شده ولی وقتی با پیچ گوشتی مقاومت متغیر رو چرخوندم دیدم خروجی هیچ تغییری نمی کنه. با خودم گفتم شاید دوباره آی سی سوخته چون وقتی آی سی می سوزه همین مشکل پیش می یاد و نمی شه ولتاژ رو تنظیم کرد. برای اطمینان بیشتر دو خازن c18 و c27 رو تعویض کردم اما بازم مشکل پابرجا بود و وقتی هم فن دستگاه رو بهش زدم دیدم ولتاژ تا پنج ولت کاهش پیدا کرد و همچنین زیر بار بشتر از این کلا خروجی قطع می شه. بعد از اون اومدم و خازن های دیگه اطراف آی سی یعنی خازنهای c11 و c24 رو تعویض کردم و باز هم مشکل وجود داشت و تغییری حاصل نشد.
البته ولتاژ خروجی تا سه ثانیه اول درست هست و دوازده ولته ولی بعد از اون سریع روی ده ولت می یاد و به مرور تا نه و نیم ولت کاهش پیدا می کنه.
بعد از این اومدم و طبق روش عیب یابی استاد گرامی عمل کردم و کلکتور و امیتر ترانسیتور q5 رو شورت کردم و دوباره به برق زدم و وقتی ولتاژ خروجی رو اندازه گرفتم دیدم تغییر کرده و حالا می شه اون رو بوسیله مقاومت متغیر تنظیم کرد و همچنین ولتاژ خروجی زیر بار تغییر نمی کنه و مشکل منبع تغذیه حل شده.
حال سؤال من این هست که چه قطعه یا قطعاتی مشکل دارن.
در جواب سوالات استاد عزیز عرض کنم که:
* تنها قطعاتی که تعویض شده آی سی و چهار خازن c11 c24 c18 c27 است و پایه خازن ها رو هم چک کردم که جا بجا نباشه.
* ولتاژ دو سر R31 در حالتی که q5 شورت هست یک طرف 0.611 و سر دیگر دوازده ولت است و در حالتی که q5 شورت نیست ولتاژ یک سر 0.556 و سر دیگر ده ولت است.
* ولتاژ کلکتور q5 در حالتی که شورت نباشه 2.794 است.
* اگر در حالی که کلکتور و امیتر q5 بصورت موقت شورت باشه و تغذیه روشن کنم و پس از مدتی بدون اینکه از برق بکشم شورتی q5 رو بردارم تغذیه دوباره دوچار مشکل می شه و ولتاژ حدودا ده ولت می شه.

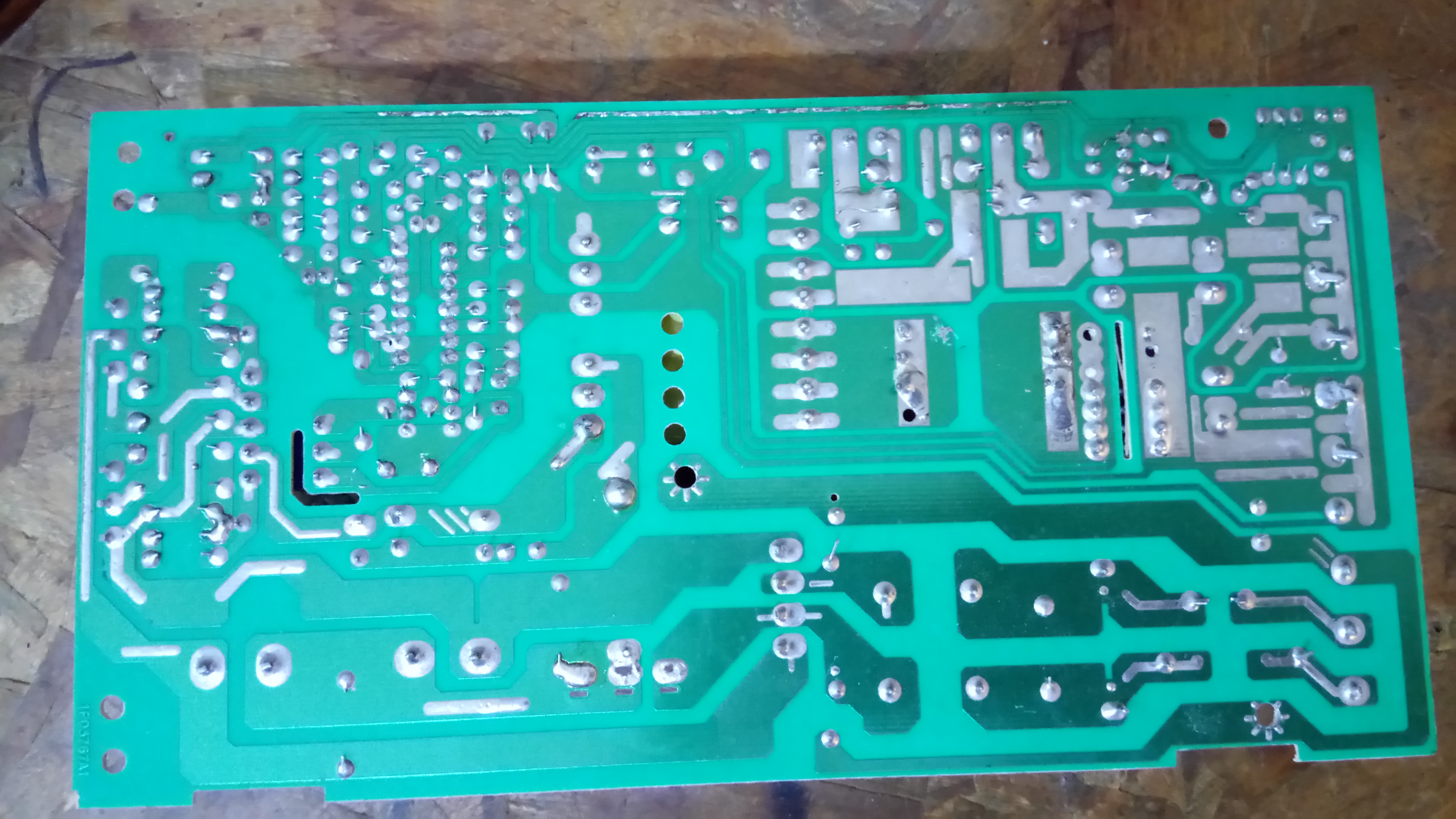

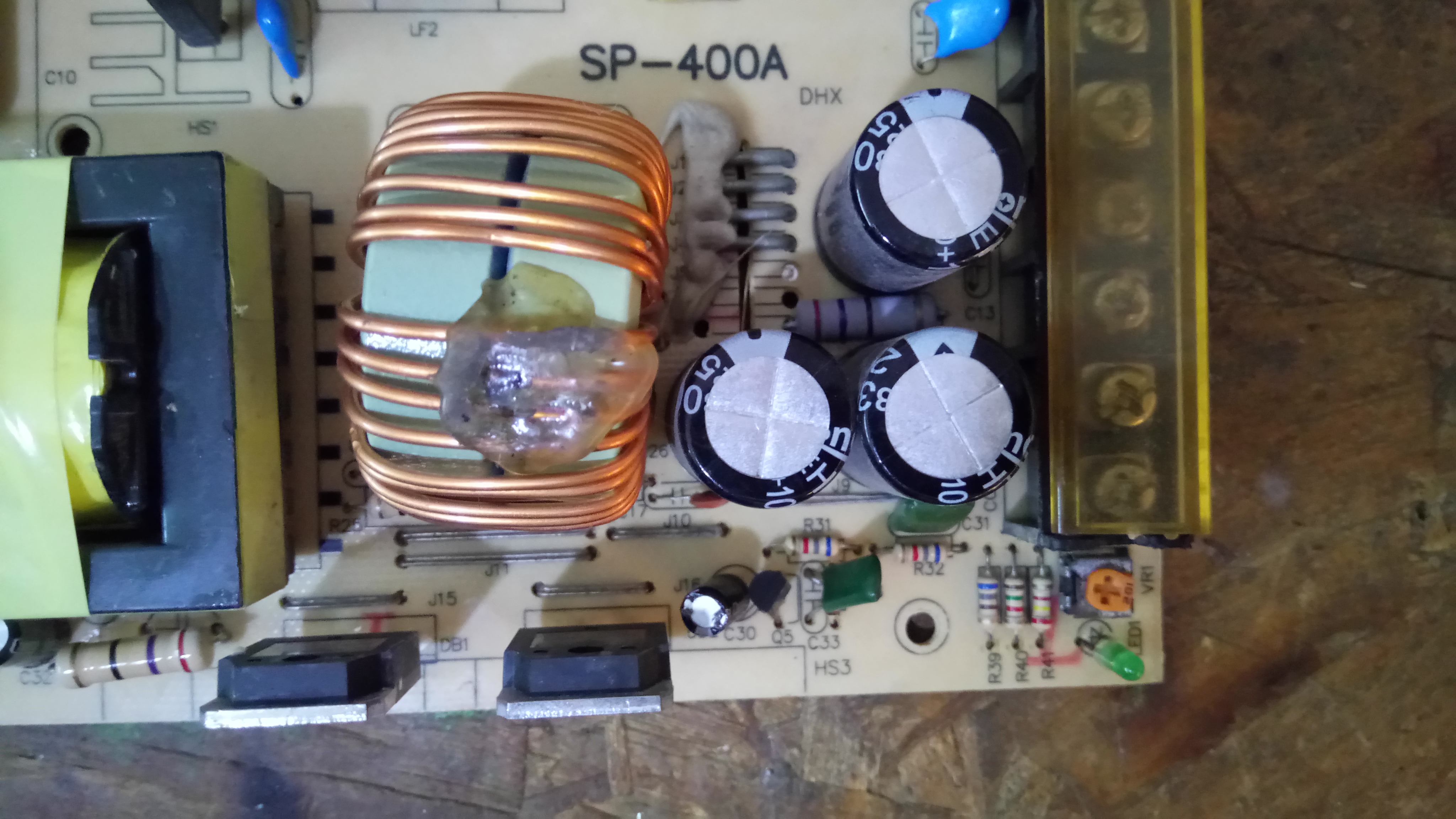

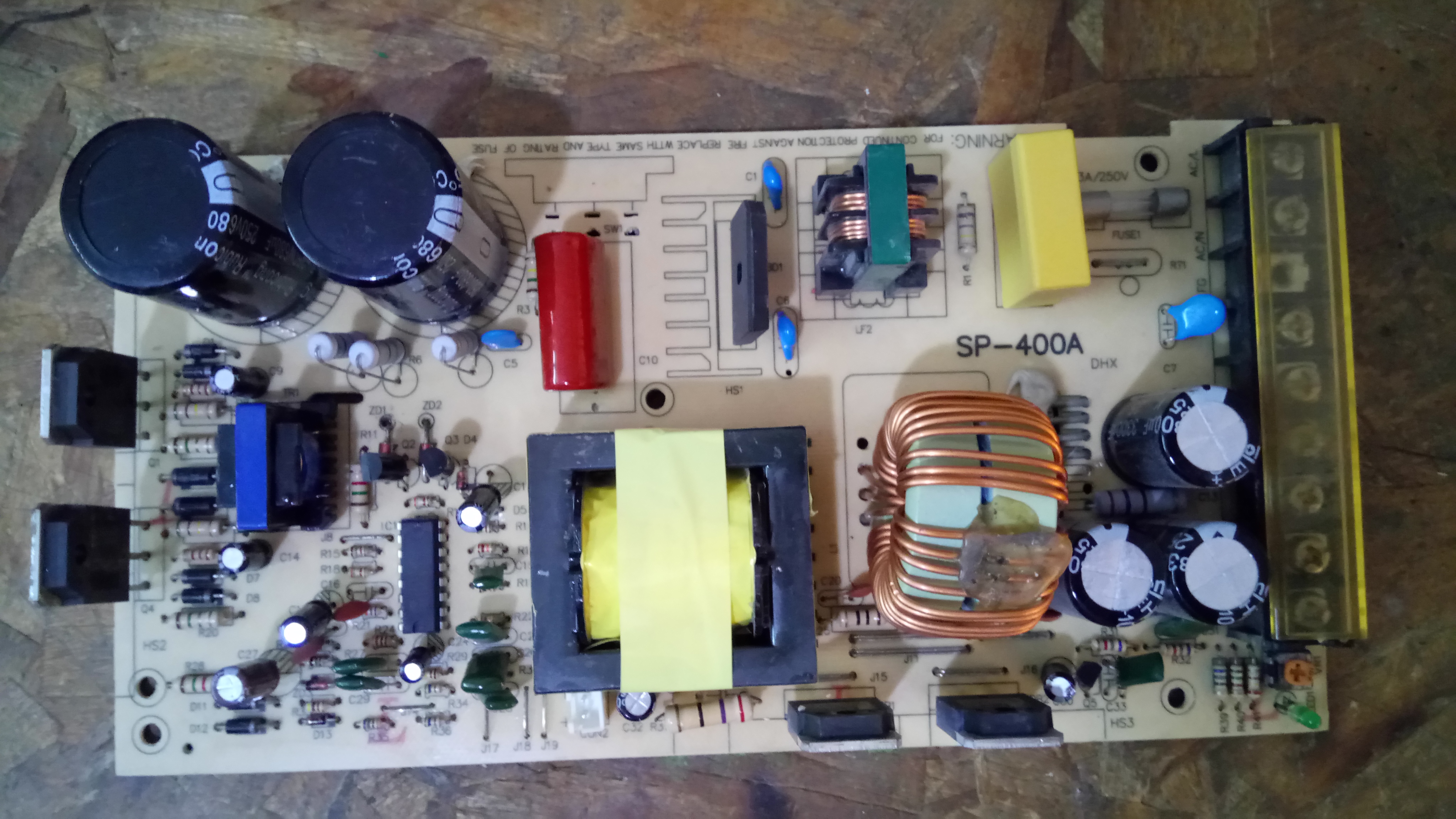

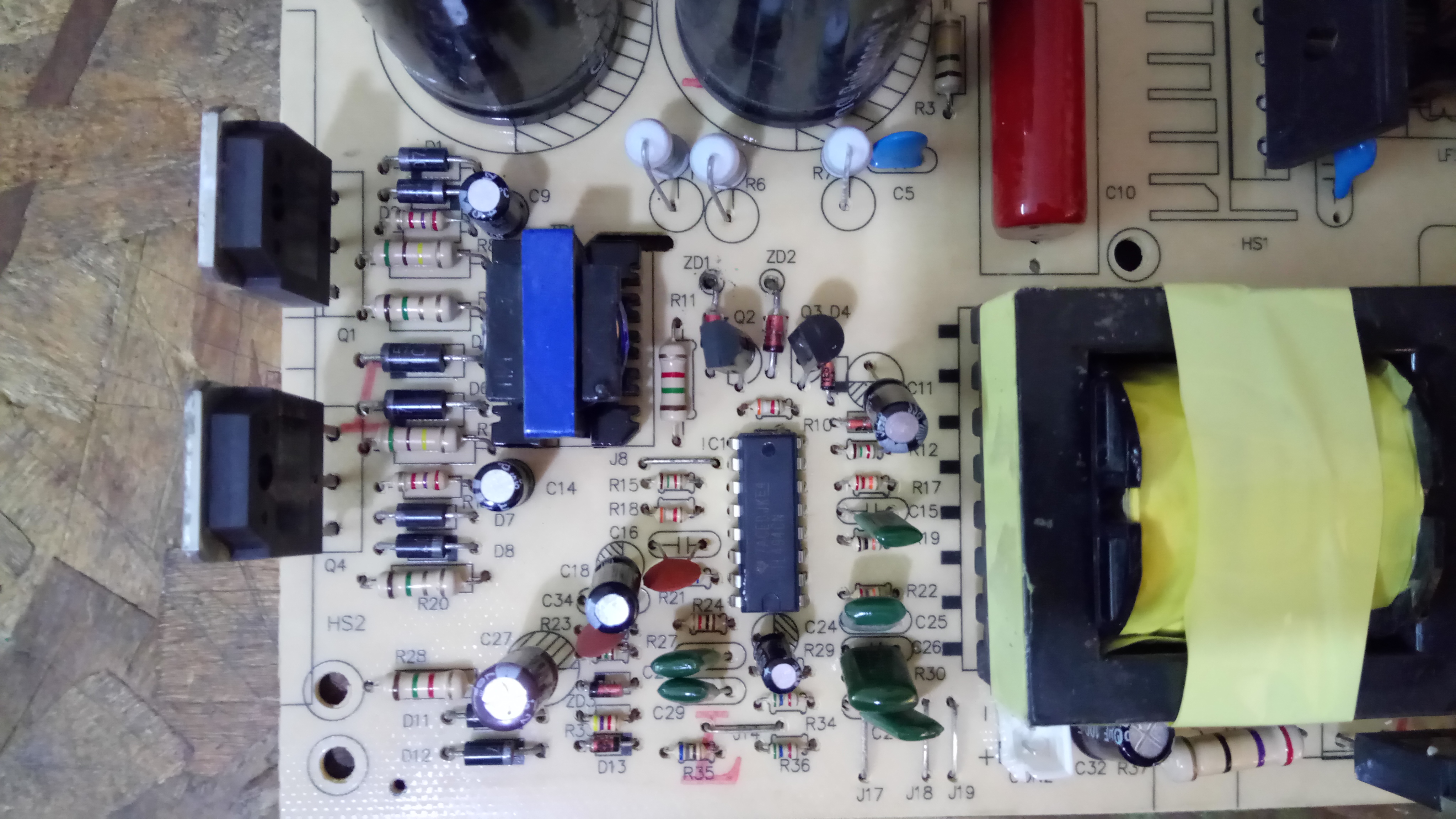

در آخر عکس هایی از منبع پیوست می کنم.
مشاهده فایل‌پیوست 162995
مشاهده فایل‌پیوست 162996
مشاهده فایل‌پیوست 162997
مشاهده فایل‌پیوست 162998
