درود بیکران
مقاومت حدود ۲۰۰ اهمی نصب شد ولتاژ بسیار پایین اومد تغریبا صفر ولت
این هم طبق فرمایش انجام گردید در این بخش یه مشکل وجود داره که خیلی آزارم میده
از موقعیکه ولوم جریان رو متصل کردم حساسیت ولتاژ روی ولوم خیلی زیاد شده و پرش ولتاژ داره یعنی یهو از ۸ ولت میپره روی ۱۶ یا ۱۸ ویا ۲۴
قبل از نصب ولوم جریان اینطوری نبود
( البته ممکنه ولوم هم ایراد داشته باشه ) اگه جریان زیاد باشه ولوم ولتاژ پرش پیدا میکنه واگه ولوم جریان تا متوسط باشه پرش نداره کلا گیجم کرده نمیدونم چطوری توضیح بدم
ال ایدی با مقاومت ۴ کیلو سری کردم و بین پایه ۳ و ۷ آیسی متصل کردم
هنگامیکه ولتاژ بالا میباشد و ولوم جریان در حداقل قرار دارد (ولتاژ حدود ۳ ولت میشه ) ال ای دی روشن میشه البته کم نور میباشد همچنین نورش دل میزنه در این هنگام اگه لامپی به خروجی متصل کنم نور لامپ هم دل میزنه
در کل استاد این تغذیه به لطف شما واقعا فراتر از انتظارم شده لطفا بیش از این شرمنده نفرمایید .
یک سوال دارم که شاید واسه این تغذیه و تغذیه دیگری که در آدرس
https://www.irantk.ir/threads/99745...لیل-و-عیب-یابی?p=559642&viewfull=1#post559642
ساده ترین و دقیق ترین منبع تغذیه زحمت کشیدید بدرد بخوره
البته اگه شدنی باشه
از اونجاییکه در این تغذیه پرش ولتاژ حین چرخش ولوم کمی رو مخ میباشد و اینکه اصولا کربن ولومها بعد مدتی کارایی خودشو از دست میده
آیا میشه از ولوم کلید دار در اینگونه واقع استفاده کرد؟
مثلا ولوم کم و زیاد کردن ولوم تلوزیون یا کانالها
داخل تصویر زیر با دایره قرمز و فلش مشخص کردم
البته در حذور استاد این بدور از ادب میباشد
با اجازه شما به روی چشم
ریزه کاریهای جزئی تمام شود به همراه چند تصویر از عملکرد تغذیه حتما گزارش خواهم نمود
سپاسگزارم.
درود
۱- ولوم جریان را در هر تغذیه ای کم کنیم همین پرشی که گزارش کردی اتفاق میافته و لذا اشتباه میکنی وقتی ولوم جریان زیاد باشه چنین اتفاقی نمیافته و محاله.
درواقع بنظر میرسه از عملکرد ولوم جریان اطلاعی نداری که بنحو زیر است.
الف ) اگه ولوم جریان حداکثر باشه یعنی ولوم جریان ، صفر اهم است و دقیقا شبیه حالت اصلی خودشه که ولوم اضافه نشده بود و گویا ولوم جریان نداریم .
ب) اما فرض کن ولوم را برای نیم آمپر تنظیم کنیم و با توجه به دو مقاومت سری حدود ۳ وات که در ولتاژ بالا داغ میکنه و همیشه به خروجی متصل و لحیم کردی (بجای R16 نقشه)
که برای درک ساده موضوع فرض کنیم دو مقاومت فوق مثلا رویهم ۱۰ اهمی است و در اینصورت چنانچه ولتاژ را برای ۲ ولت انتخاب کنیم باوجودیکه باری به خروجی هم متصل نکردیم اما همون دو مقاومت که جمعا ۱۰ اهمه جریان ۲۰۰ میلی آمپر میکشه و چون کوچکتر از نیم آمپره درنتیجه محدود کننده جریان فعال نمیشه و کاری نداره و دخالت نمیکنه.
اما اگه ولتاژ را بالا و بالاتر ببریم و به ۵ ولت برسه یعنی همون دو مقاومت داره نیم آمپر میکشه که کار محدود کننده آغاز میشه و اگه هرچقدر ولتاژ را بالا ببریم دیگه ولتاژ بالا نمیره و همون ۵ ولت میمونه چرا؟
چون اگه مثلا ۱۰ ولت بشه دراینصورت ۱ آمپر از ۱۰ اهمی عبور میکنه درصورتیکه محدود کننده بیشتر از نیم آمپر اجازه نمیده و لذا باوجودیکه باری به خروجی متصل نکردیم هیچوقت ولتاژ بیشتر از ۵ ولت نمیشه
حالا فرض کن یک ۱۰ اهمی هم خودمون به خروجی متصل کنیم و ولوم جریان هم همون نیم آمپر باشه ، دراینصورت درواقع مقاومت بار دو تا ۱۰ اهمی موازی هست و لذا مقاومت بار معادل ۵ اهم میشه و لذا ولتاژ خروجی تا ۲،۵ ولت که کمتر از نیم آمپر میکشه ، بالا میره و دیگه هرچقدر بخوای ولتاژ را بالاتر ببری هرگز بیشتر از ۲،۵ وات نمیشه مگر ولوم جریان را زیاد کنی
بنابرین ولوم جریان باید کمی بیشتر از جریان مورد نیاز تنظیم بشه
مثلا اگه بار شما نیاز به ۲ آمپر داره باید ولوم جریان کمی بیشتر از ۲ آمپر تنظیم بشه تا بتونی ولتاژ را کم و زیاد کنی
ولوم جریان شما مشکلی نداره ، ولوم جریان را صفر اهم کن (یعنی حداکثر جریان) و دراینحالت می بینی دیگه هیچ دخالتی نمیکته و مثل سابق میشه
سپس بتدریج که از عملکرد ولوم جریان مطلع شدی استفاده کن که فوق العاده مهمه و از سوختن تغذیه و صدمه زدن به بار جلوگیری میکنه
ب) در مورد استفاده از میکرو سوئیچ هیچ مانعی نیست جز پیچیده شدن تغذیه که نیاز به آی سی میکرو و برنامه نویسی داره و بهمین علت اولا مقرون بصرفه نیست
و ثانیا استفاده از آن دشوارتره زیرا زمان بیشتری برای تنظیم ولتاژ یا جریان نیاز داره.
اما بابت احتمال خرابی ولوم
تغذیه های من بیشتر از ۳۰ سال کار کرده و هرگز ولوم خراب نشده زیرا مانند پخش یا دستگاههای دیگه استفاده مداوم نداره و گاهی نیاز میشی
و لذا تصور نمیکنم تا پایان عمرم نیاز به تعویض ولوم تغذیه های خودم داشته باشم.
بخصوص که عمر میکرو سوئیچ ها بیشتر از عمر ولوم نیست.
در مورد دیود نوری ، نتیجه بسیار خوبه و دل زدن ولتاژ هم خوبه زیرا زمانی دل میزنه که جریان غیرمجاز بکشی که باید فورا رفع کنی و قرار نیست در جریان غیرمجاز از تغذیه استفاده کنی

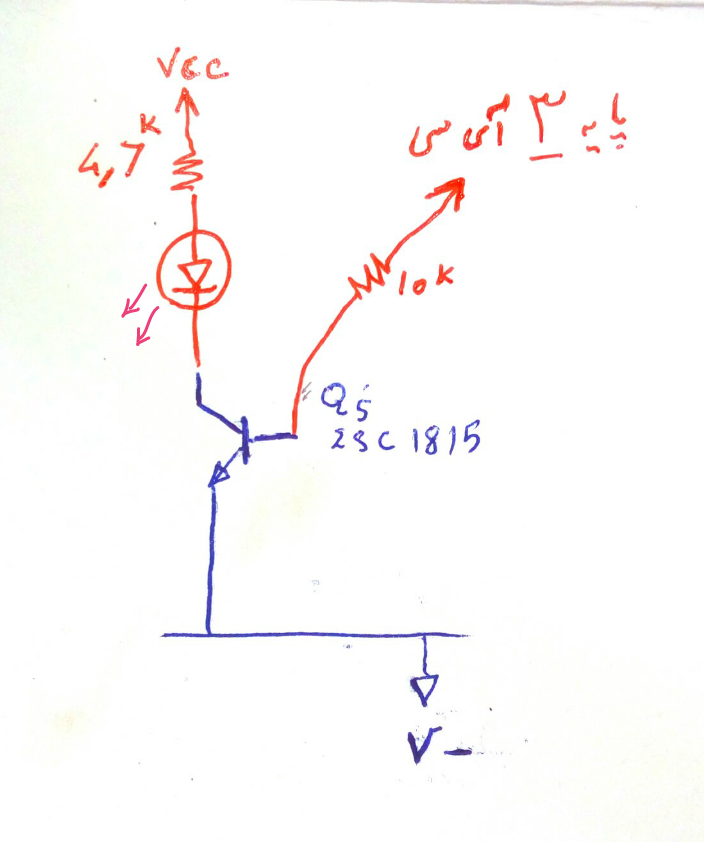

با توجه به Q5 که بلااستفاده شده و برای لامپ هشدار قابل استفاده است در پست بعدی آزمایش تازه ای جهت استفاده از Q5 برای لامپ هشدار مطرح کردم.
در مورد گزارش نحوه تبدیل تغذیه هم هر زمانی فرصت داشتی گزارش کن که تصور میکنم بیشتر از ۶ یا ۷ سطر نیاز نداره
فقط اینکه ولوم ولتاژ را کجا نصب کنند و مقاومت ۲۰۰ اهم موازی کجا نصب بشه و ولوم جریان هم کجا و چگونه نصب بشه (فوق العاده مختصر و کامل)
سپاس
