تجربیات همکاران در تعمیر پاور کامپیوتر

ali m.g

مدیر بازنشسته
مدیر بازنشسته
کاربر
2008-01-04
1,869
11,835
TEHRAN
باسلام

دوستان در اینجا تجربیات پاور ساپلای

قرار خواهد گرفت

لطفا فقط تجربیات خود را در اینجا منعکس کنید

من هم بامید خدا همه تجربیات خودم را با استفاده از عکس ( گویا

وساده)دراختیار دوستان قرار خواهم داد

از همکاری بی دریغتان ممنونیم





Zirnevis

کاربران vip(افتخاری)
vip افتخاری
کاربر
2007-08-21
523
3,679
شیراز
من يه تجربه داشتم در مورد اينكه پاور ور موقعي كه به برق وصل مي كردم خود بخود روشن مي شد دورو بر ic سوييچينگ كه معمولا tl494 يا ka7500 هست چند تا ترانزيستور مثل هم با شماره c945 بود كه اتصال كوتاه شده بودند بعد از تعويض مشكل حل شد .


Zirnevis

کاربران vip(افتخاری)
vip افتخاری
کاربر
2007-08-21
523
3,679
شیراز
پاور روشن نميشد در ضمن يه مقاومت 22 اهم بود كه سياه شده بود هر چي عوض مي كردم باز مي سوخت و زغال مي شد بعد از دنبال كردن مسير مقاومت به اي سيچينگ رسيدم( tl494 يا ka7500) عوضش كردم و مشكل حل شد .



آخرین ویرایش:

ali m.g

مدیر بازنشسته
مدیر بازنشسته
کاربر
2008-01-04
1,869
11,835
TEHRAN
باسلام

یکی از ایراداتی که دوستان زیاد با آن مواجه هستند

با استارت. همان لحظه اول پاور متوقف می شود .و نشان ظاهری آن حرکت لحظه ای فن پاور می باشد
==================
که بصورت نسبی 95 در صد قطعه معیوب ویا اشکال پیش آمده :

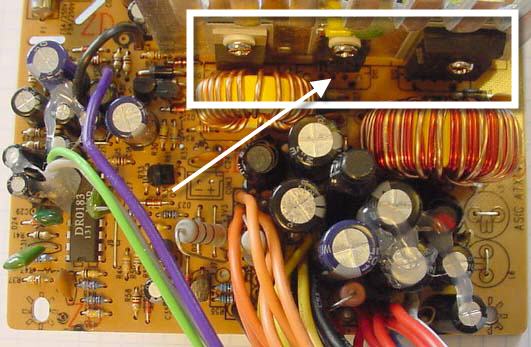

اتصال کوتاه(short ) یکی از 3 قطعه روی رادیات خروجی می باشد

که در اینصورت فقط پایه های آنها را در مدار آزاد کرده وتست کنید


البته قبل از آزاد کردن پایه ها می تونید فیش مشکی اهمتر را به بدنه و فیش قرمز را به سیم زرد ( 12ولت) وقرمز (5ولت) ونارنجی(3/3ولت)گرفته واز اتصال کوتاه یکی از آنها مطمئن شوید
=============

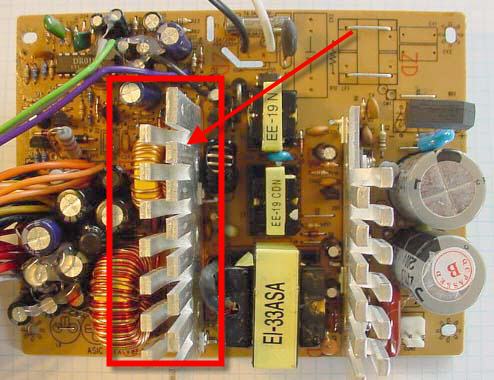

برای آشنایی بعضی از دوستان مبتدی شکل زیر را گذاشتم تا بدونند
رادیات خروجی کدومه ( رادیاتی که با خط قرمز مشخص شده)


اشکالات احتمالی در این مورد را در تایپک های بعدی خواهم گذاشت


Zirnevis

کاربران vip(افتخاری)
vip افتخاری
کاربر
2007-08-21
523
3,679
شیراز
زماني كه فيوز - پل ديود و اي سي رو هت سينك اوليه سوخته و بعد از تعويض متوجه شديد بازم اي سي شروع به داغ شدن مي كنه البته تا حدودي طبيعيه ولي اگر خيلي غير عادي بود حتما مواظب ديود زنر 1n4148 باشيد كه حتما سوخته .


ali m.g

مدیر بازنشسته
مدیر بازنشسته
کاربر
2008-01-04
1,869
11,835
TEHRAN
زماني كه فيوز - پل ديود و اي سي رو هت سينك اوليه سوخته و بعد از تعويض متوجه شديد بازم اي سي شروع به داغ شدن مي كنه البته تا حدودي طبيعيه ولي اگر خيلي غير عادي بود حتما مواظب ديود زنر 1n4148 باشيد كه حتما سوخته .

با سلام

آقای زیرنویس از تلاش وکمکتان واقعا ممنونم ولی بااین شکل انعکاس تجربه برای هیچکس قابل درک نیست

مدلی --قسمت قطعه - کدام آی سی ( روی هیت سینک پاور آی سی وجود ندارد) - و...

خواهشا به بخشهایی که تجارب همکاران می باشد (تلویزیون.موبایل و...)
یه نظری بندازید


چون هم افراد با تجربه توجه می کنند وهم افراد مبتدی ( برای این قشر مشکل می باشد )
باتشکر


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,023
106,529
زماني كه فيوز - پل ديود و اي سي رو هت سينك اوليه سوخته و بعد از تعويض متوجه شديد بازم اي سي شروع به داغ شدن مي كنه البته تا حدودي طبيعيه ولي اگر خيلي غير عادي بود حتما مواظب ديود زنر 1n4148 باشيد كه حتما سوخته .
باسلام :
اولا از تلاش در باز نمودن و اداره این تاپیک توسط تمامی شما دوستان سپاسگزاریم که محل خوبی برای به اشتراک گذاشتن اطلاعات خواهد شد .
عزیزم اقای زیر نویس جهت تکمیل اطلاع شما و سایر خوانندگان دیود 1n4148 زنر نیست و یک دیود سیگنال جریان پایین هست که در اینجا میتواند نقش بافر یا سویچ را ایفا کند البته ممکنه با توجه به ولتاژ نامی این دیود که حدود 80 الی 100 ولت میباشد به عنوان زینر هم مصرف شود همچنین زینر های این مدار بقول شما مهم میباشند حتما تست شوند .
با تشکر .
موفق باشید .

آخرین ویرایش:

mehdi_0772

کاربر vip
کاربر
2008-04-08
52
2,230
40
asanelectronic.com
توجه کنید

زماني كه فيوز - پل ديود و اي سي رو هت سينك اوليه سوخته و بعد از تعويض متوجه شديد بازم اي سي شروع به داغ شدن مي كنه البته تا حدودي طبيعيه ولي اگر خيلي غير عادي بود حتما مواظب ديود زنر 1n4148 باشيد كه حتما سوخته .


توجه داشته باشید که دیود 4148 زنر نیست و فقط یه دیود معمولی ولی شیشه ای که با زنر به خاطر شکلش اشتباه میگیرن - در 90 درصذ از سوخته گیهای دیود ها میتوان اتصال کوتاه رو نام برد - این دیود کار یکسو سازی در میزان آمپر پائین رو انجام میده - با تشکر


faraz_223

کاربر
2008-12-01
31
281
آی سی tl494 رو میشه تو مدار تست کرد ، با احتیاط با یه منبع تغذیه به یکی ازسیم های زرد پاور ولتاژ 12 ولت رو وصل کنید روی پایه 11و8 این آی سی میتونید سیگنال pwm رو با اسیلوسکوپ بگیرید ،اگه سیگنال رو داشت آی سی سالمه

پاسخ : تجربیات تعمیر پاور ساپلای کامپیوتر

با سلام دوستان عزیز عیب جالبی که باعث سوختن در صد زیادی از پاور های کامپیوتر میشود به این شرح است ،
برای خنک کردن بعضی از قطعات که داخل پاور است از هیت سینگ آلومینیومی استفاده میشود که قطعه با پیچ و مهره به هیت سینگ وصل میشود نکته اینجاست که بجای خمیر سلیکون از لاستیکی مشابه خمیر استفاده میشود ((( البته ناگفته نماند جهت عایق شدن بدنه ترانزیستور به هیت سینگ این لاستیک به علاوه مهره پلاستیکی استفاده میشود ))) به هر حال لاستیک مورد نظر موقعی که تازه و نو میباشد دارای ضخامت معینی میباشد و کار تبادل حرارت بین قطعه و هیت سینگ را به خوبی انجام میدهد ولی به مرور زمان مثلا حدور یک سال این لایه لاستیکی بر اثر حرارت خاصیت اسفنجی بودن خود را از دست میدهد و نازک میشود و کار تبادل حرارت بین قطعه و هیت سینگ را به خوبی انجام نمیدهد برای رفع این عیب قطعه و هیت سینگ را از روی برد جدا کرده و پیچ ومهره آن را دوباره محکم (سفت ) کنید خواهید دید که تقریبا پیچ یک دور سفت میشود و در نتیجه بدنه قطعه محکم و بیشتر به هیت سینگ وصل میشود حتما حتما امتحان کنید . با تشکر حیدر شاهمرادی
