تبدیل ttl به rs232

[jozef_2536]

سلام
مدار وpcb برای تبدیل ttl به rs232 را کسی داره؟ اگه کسی داره ممنون میشم چندتامدار با ایسی مختلف ( یامتشابه) بجز max232 معرفی کنه

​



[Mr MeTaL]

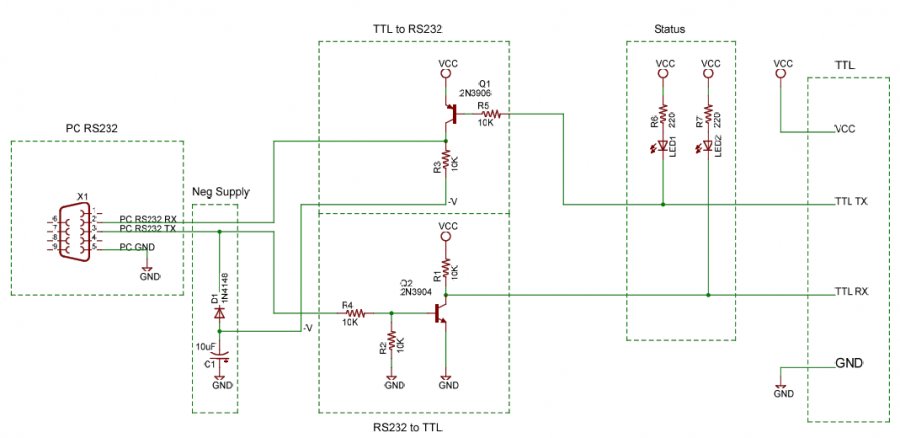

TTL to RS232
The second transistor is a PNP type and will turn on when it’s base is below it’s emitter in voltage. This means that when our uC outputs a logic 1 or 5V the transistor will turn off because it’s emitter is connected to VCC (+5). Since the base is not below the emitter (tied to +5) the transistor will turn off. Note the difference in how the transistor is turned on is because one is PNP an the other is NPN. You can tell the type by the direction the emitter arrow is facing. To help me remember I look at the symbol and to see if it’s P-in-P as “in



[tofan8]

درود دوست عزیز :

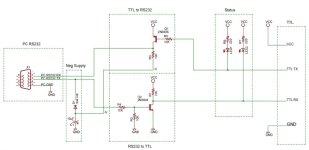

اگه فاصلتون کمتر 10 متر هست نیاز به ای سی نیست ای مدار زیر برای تغییر منطق استفاده کنید :

فقط اگه دریافت و ارسال همزمان دارید حواستون باشه R3 رو نزارید . اصلا لازم نیست R3 رو نزارید بهتره .
بنده خودم بستم و به خوبی هم نتیجه میده .
موفق باشی .



[jozef_2536]

:thanx:ازتوجهتون سپاسگزارم



[0noff]

با سلام امیدوارم که دیگه دیر نشده باشه ولی اگه تهران هستید یه سر به این شرکت بزنید یه قطعه طراحی کردن با عنوان مجیک کانورتور magic convertor که rs232 و usb به چند چیز دیگر مثل ttl وغیره وبلعکس تبدیل میکنه
شماره این شرکت این زنگ بزن ادرس بگیر برو 02188843025 - 02188843088



[tahaali9095]

سلام به همگی دوستان
من این مدار تبدیل ttl به rs232 دارمش
اما تو وصل مدار به سیستم و ارتباطش با نرم افزار هایپر ترمینال مشکل دارم
یعنی ماندم چجوری پورت COM1 سیستمم را بهش شناسایی کنم
یعنی قبلش باید تو ویندوز xp sp3 تنظیمات خاصی انجام بدم یا هم برد را به پورت سیستم بزنم خودش توسط نر م افزار هایپر ترمینال پورت را میشناسه؟

ممنون میشم دوستان راهنمایی کنند
پیشاپیش از دوستان سپاسگذارم
​



[saeed2041]

اقای اکبری این برد را دارند و تست شده هست و جواب میده .
نیاز به تنظیمات خاصی نیست وقتی کابل را متصل کردین برنامه را اجرا کنید .



[erfanjon74]

درود دوست عزیز :
اگه فاصلتون کمتر 10 متر هست نیاز به ای سی نیست ای مدار زیر برای تغییر منطق استفاده کنید :

فقط اگه دریافت و ارسال همزمان دارید حواستون باشه R3 رو نزارید . اصلا لازم نیست R3 رو نزارید بهتره .
بنده خودم بستم و به خوبی هم نتیجه میده .
موفق باشی .

دوست عزیز با تشکر از شما
این واقعا جواب میده دیگه ؟ من با این میتونم هارد تعمیر کنم ؟؟؟
