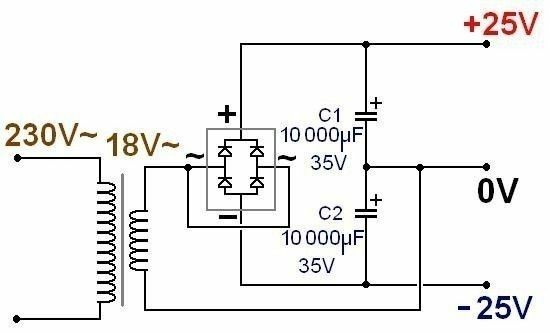

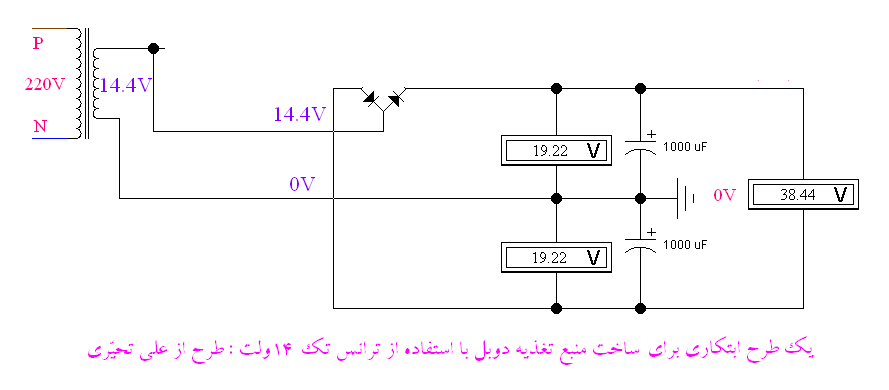

ضمن سلام مجدد خدمت شما سروران ارجمند : مدار ارائه شده جناب تحریری مدار دو برابر کننده ولتاژ (دیود خازنی )میباشد که اصلاح شده مدار آقای تحریری همین مدار ارائه شده جناب آقای استاد غزال میباشد و بنده هم عملآ (قبل از دیدن مدار استاد غزال )مدار آقای تحریری را تست کردم و ضمن تست ولتاژ نقاط مختلف مدار اندازه ولتاز دو سر خازن سری شده تقریبآ صفر ولت میباشد(خازن بی قطب شده که معادل 500 میکرو است) و همچنین جریان عبوری از آن هم در حد میکرو آمپر است (البته در حالت استفاده از مقاومت 1kاهمی در خروجی مدار) در این حالت چون جریانی از خازن 500 میکرو عبور نمیکند با حذف خازن 500 میکرو و حتی دو دیود متصل به آن هیچ اتفاقی نمیافتد ( ولتاژ خروجی هیچ تغییری نمیکند) و بنده آمدم این مطلب را ارائه کنم که دیدم جناب استاد غزال زحمتش را کشیده و مدار میشود همانی که استاد غزال مطرح نموده اند . با تشکر از شمااستاد غزال و استاد تحریری .
