با سلام :با سلام به استاد عزیز جناب رجبی:
آیا پایه های ترانزیستورها را ( با فرض نداشتن اهم متر) از روی شماره آنها تشخیص می دهند یا از روی شکل آنها ؟

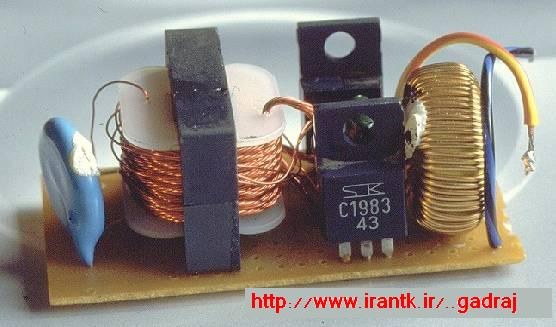

مثلا در لامپهای کم مصرف از ترانزیستورهای 13003 تا 13009 استفاده می شود که همانطور که در تصویر میبینید به دو شکل زیر وجود دارند
همانطور که می دانید اکثر ترانزیستور های 13005 تا 13007 به شکل TO-220 هستند و بیشتر 13003 ها به شکل TO-126 هستند اما من لامپی را باز کردم که 13003 آن به شکل TO-220 بود حالا سوالم اینه که آیا ترتیب پایه هایش مثل مدل TO-220 خواهد بود؟
دوست عزيز امروزا باتوجه به تناوب و تعدد شركت هاي توليدي قطعات {بخصوص چين } پين كد هر قطعه را از ديتاشيت همون قطعه ميتوان تهيه كرد ولي يك روش در مورد ترانزيستورهاي كتابي {اعم از to220 .to126 } از قديم مرسوم بوده كه معمولا هنوز رعايت ان ديده ميشود چنين است كه :
ترانزيستور فوق را طوري در بين انگشتان شصت و نشانه دست چپ تان بگيريد كه طرف نوشته ها {شماره } ان - زير انگشت شصت و پايه ها به طرف دست راست بدن تان قرار گيرد در اين صورت اولين پين از طرف سينه بدنتان بيس و وسطي كلكتور و سومي اميتر خواهد بود .
روش فوق در تزلنزيستورهاي بايس كناري كاربرد دارد در ترانزيستورهاي بيس وسط با همين شرايط كه بگيريد اميتر طرف سينه شما و كلكتور انتهايي خواهد بود وسط هم كه مشخص بيس ميباشد .
ولي روش قطعي و مطمين همين است كه بهتر است دقيقا از ديتا شيت كارخانه سازنده ان استفاده كنيد .
{توجه : ديتا شيت كارخانه سازنده اي كه مارك ان روي ترانزيستور تحت تست مشخص هست لذا ديتاشيت از يك كارخانه ديگري با همين شمارهه ممكن است علاف كننده و صحيح نباشد .} .
با تشكر .
موفق باشيد .
