[gadraj]

دوست عزيز به من يك پيغام خصوصي بده تا بگم چكار بكني دوت عزيز شما بچه كجا هستيد

با سلام :
دوست عزیز برای هر پاسخ نیازی به پیام خصوصی نیست اگر قصد راهنمایی دارید همین جا درج کنید .
تمام این چنین پست های شما حذف میگردد امیدوارم دلگیر نباشید .
با تشکر .
موفق باشید .



[gadraj]

با سلام در صورت امکان یه مشابه مداری با ایسی ال ام 317 که جایگزین ای سی lnbp8 در رسیورها کاربرد داشته باشد توسایت نقشه اون رو بذارید ممنون

با سلام :
دوست عزیز بفرمایید دانلود کنید .
نقشه به همراه عکس های راهنمایی و دیتاشیت و.... مسله 22khz را نیز در نظر داشته باشید .
با تشکر .
موفق باشید .



[سفیر امید]

با تشکر از شمااستادگرامی لطفا در مورد مسئله 22کیلو هرتزو پایه شماره 6و1 ایسی هم راهنمائی فرمائید چون در مدار فوق جای این پایه ها جایگزین وجود ندارد باز ممنون



[gadraj]

با تشکر از شمااستادگرامی لطفا در مورد مسئله 22کیلو هرتزو پایه شماره 6و1 ایسی هم راهنمائی فرمائید چون در مدار فوق جای این پایه ها جایگزین وجود ندارد باز ممنون

با سلام :

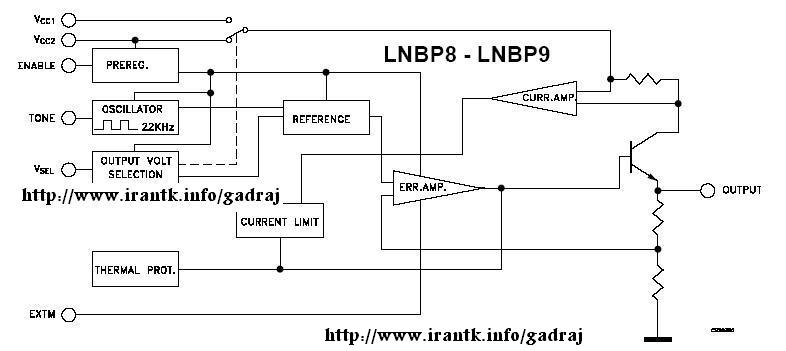

دوست عزیز پایه یک و دو میتواند به طریقی بهم متصل شود که در این صورت فقط یک ورودی ولتاز لازم دارید که در نقشه جایگزین ارایه شده حذف شده (میتوانید از نقشه دیتا شیت ایسی خودتان که اپ کرده ام کمک بگیرید ) بازم توضیحا تی به شرح زیر تقدیم میکنم که دیگه مشگلی براتون پیش نیاد :

پایه یک : vcc1 = یعنی ولتاز ورودی شماره یک از 15 الی 25 ولت که بطور اتوماتیک از 0 الی 13 ولت انتخاب میشود .
پایه 2 : vcc2 = یعنی ورودی ولتاز دوم که میتواند از 22 ولت الی 25 باشد برای انتخاب ولتاز 0 الی 18 ولت .
پایه 3 : output = با توجه به فرمان یک ولتاز 13 الی 18 ولت رگوله شده را به طرف lnb تامین میکند .
پایه 4 : gnd = اتصال زمین ای سی .
پایه 5 : v sel = همون فرمان ولتاز خروجی 13/ 18 که اگر صفر باشد 13 ولتی و اگر یک باشد 18 ولت در خروجی تامین خواهد شد .
پایه 6 : enable = توسط این پایه میتوان ولتاز خروجی را خاموش و روشن کرد که صفر خاموشی و یک روشن می باشد .
پایه 7 : extm = برای مدوله کردن 22 کیلو هرتز میباشد که در مدار جایگزین باید در نظر گرفته شود .(یعنی یک فرکانس 22 کیلوهرتز خارجی یا توسط تولیدی از مدار را توسط یک رشته سیم به این پایه وصل نمایید تا به طرف خروجی هدایت شود ) .
در صورت نیاز به مدار خارجی برای 22 کیلوهرتز میتوانید دربخش اموزش گام به گام به تاپیک معرفی ایسی ها مراجعه و از اطلاعاتی که در مورد ای سی شماره LM567 اپلود کرده ام (با فرمول محاسبه فرکانس ) راهنمایی بگیرید ولی استفاده از اوسیلاتور موجود در مدارتان توصیه میشود .
امیدوارم براتون مفید واقع شود .
با تشکر .
موفق باشید .



[sara62]

با سلام
ترانزیستور smd روی مادربرد که مربوطه به مدار پاور است سوخته.روی ترانزیستور مربوطه نوشته 1am.من چی میتونم جاش بزارم؟؟؟ am یعنی آمپر؟؟؟
باتشکر فراوان



[gadraj]

با سلام
ترانزیستور smd روی مادربرد که مربوطه به مدار پاور است سوخته.روی ترانزیستور مربوطه نوشته 1am.من چی میتونم جاش بزارم؟؟؟ am یعنی آمپر؟؟؟
باتشکر فراوان

با سلام :
عزیزم اگر شماره (کد ) را دقیق نوشتید و مشخصات طبق زیر هست مشابه ان چنین است :2n3904
1AM
MMBT3904L
Mot
N
SOT232N3904

با تشکر .
موفق باشید .



[sara62]

با سلام و خسته نباشید
به جای 2n60 که روی هیت سینگ اول پاور است و به جای C5027 چه چیزی میتوانم بگذارم
با تشکر



[gadraj]

با سلام و خسته نباشید
به جای 2n60 که روی هیت سینگ اول پاور است و به جای c5027 چه چیزی میتوانم بگذارم
با تشکر

با سلام :
دوست عزیز هر دو قطعه های فوق بفور در بازار موجود هستند
با این حال مشابه : 2n60 = irf840 ~ irf860,buz110 .
و c5027 = mje13007,mje13005,mje13003,c4242, = c5027
سعی کنید از خود قطعات استفاده کنید که اولا ارزانتر و دوما بفور در بازار موجو د می باشند .
با تشکر .
موفق باشید .



[amiric]

سلام
لطفا مشابه ایسی ورتیکال شارپ
x0355
تشکر



[gadraj]

سلام
لطفا مشابه ایسی ورتیکال شارپ
x0355
تشکر

با سلام :
امیر اقا لطف کنید مدل شارپ را نیز بزارید تا با بررسی نقشه بیشتر در خدمت باشم .
با تشکر .
موفق باشید .
