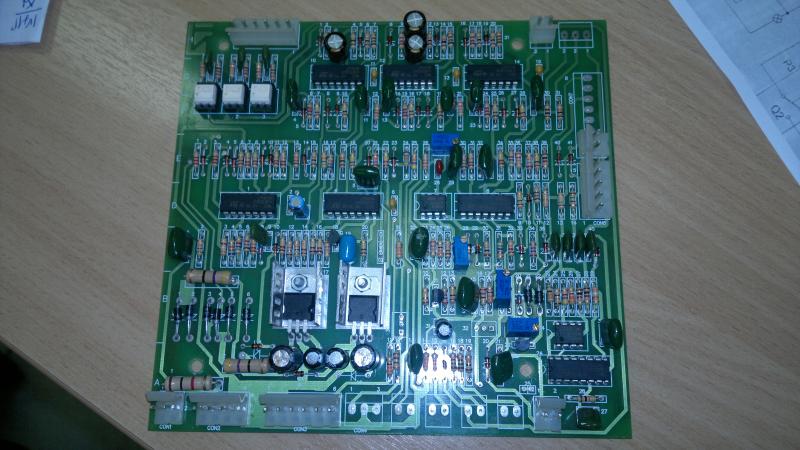

متاسفانه نقشه یا نمونه مشابه ندارم ، تو منطقه ما این جور دستگاه ها رواج ندره،قطعات خارجی رو مشخص کن برای مثال ولوم،نمایشگر،ترموستات،شنت،ترانس پالس،تغذیه و غیره بعد اینکه اینا رو مشخص کردی بگرد رو برد دنبال کانکتور هایی که از لحاظ علمی میتونن به این لوازم بخورن
برای مثال دور و ور کنار سوکت ترانس ct باید چند تا دیود یکسو ساز باشن،یا سوکت ترانس پالس نهایتا به خروجی های آی سی pwm وصل بشه،یا سوکت ولوم باید به یه آپ امپ منتهی بشه و کنار یا دور و ور هر سوکت ولوم رو هر مدلی مولتی ترن قرار داره
برای پیدا کردن تغذیه هم رگلاتور رو مشخص کن و ورودیشو تعقیب کن
نمیدونم چقد تو تعمیر واردی در کل کار سختی نیست
موفق باشی
