برد اسیلاتور همه کاره جایگزین STR در همه تغذیه ها حتی ترانزیستوری!

وضعیت
موضوع بسته شده است و نمی‌توان پاسخ جدیدی فرستاد.
صابری

صابری

کنترل کل سایت
ناظم انجمن
2009-05-31
11,798
134,726
اصفهان
به نام خدا
سلام دوستان. برد اسیلاتور همه کاره جایگزین آی سی STR در تغذیه ها یا مدار تغذیه ترانزیستوری رسید!
این برد را میتوانید به راحتی و بدون زحمت زیاد در همه منبع تغذیه های سویچینگ در تلویزیونها- دی وی دی ها- ال سی دی ها و.... جایگزین آی سی های سوخته کنید.
اگر آی سی تغذیه بالافاصله بعد از تعویض میترکد یا نایاب یا گران است میتوانید از این برد با قیمت مناسب و نصب آسان استفاده نمایید.
لطفا جهت خرید در پیام خصوصی یا تاپیک درخواست قطعه هماهنگی نمایید.

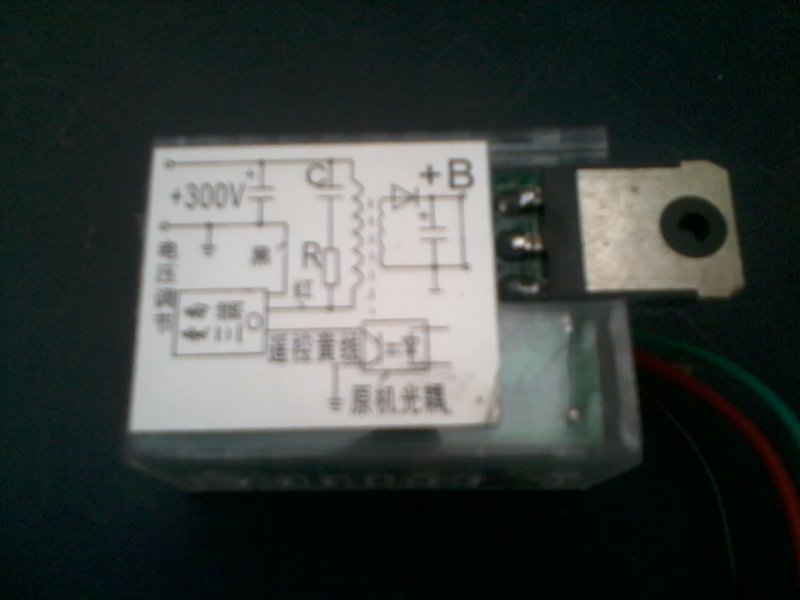

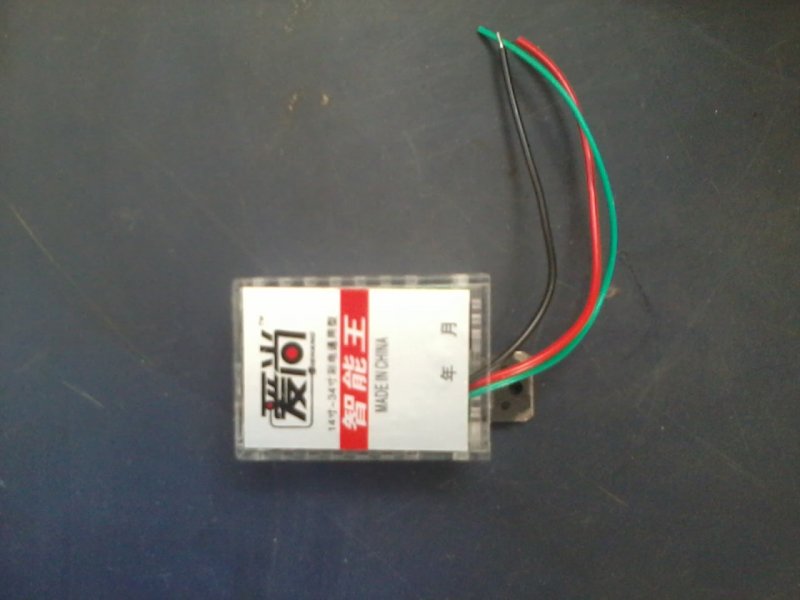

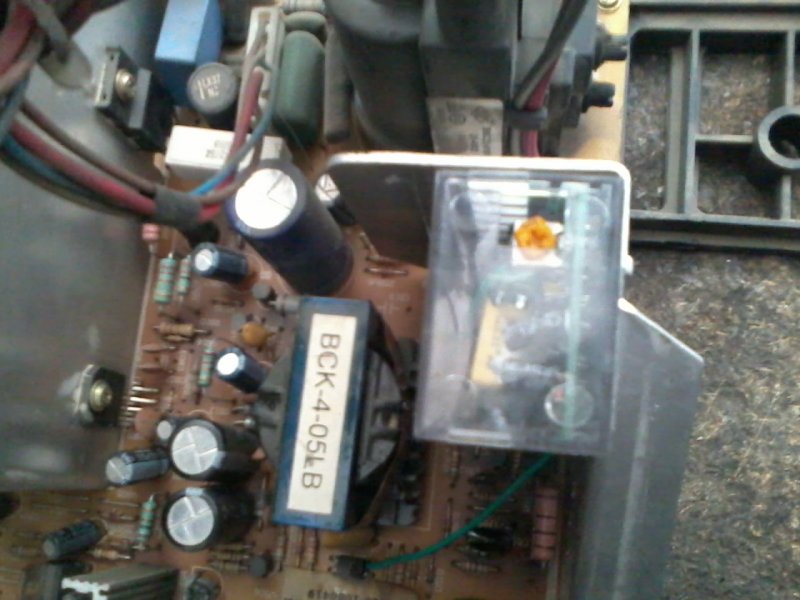

این هم عکس برد و یک نمونه که روی تلویزیون پاناروما نصب شده:



 2014-03-11 12.27.24.jpg
2014-03-11 12.28.31.jpg

2014-03-10 11.14.36.jpg


​
​


​






هدف ما خدمت به تعمیرکاران انجمن ایران تیکی است.
​
​
​

​

مدیرکل

مدیرکل

موسس انجمن
پرسنل مدیریت
مدیرکل
2006-10-02
9,723
41,550
هرمزگان
www.irantk.ir
مشکلی در فونت انجمن بود که اصلاح کردم
من چندین سال هست از این برد اوسیلاتور استفاده کردم و کارش واقعا عالی هست و میشه روی انواع تلوزیون استفاده کرد
و فقط کافیه دو سیم ان را به مدار وصل کرد
سیم سیاه برد را به منفی خازن 400 ولت وصل میشه و سیم قرمز برگشتی 400 ولت (محلی که به کلکتور ترانزیستور پاور تلوزیون و یا اس تی ار وصل میشده) وص میشه
یعنی فقط با همین دو سیم میشه تغذیه را راه انداخت
البته خود این برد اوسیلاتور سه سیم داره که سیم اخر هم مربوط به کوپلر هست که برای تنظیم ولتاژ استفاده میشه که حتی نیاز به وصل این سیم نیست و میشه با
پتانسیومتر روی برد ولتاژ را در اندازه ای که میخواهیم تنظیم کرد

H

habibi92

کاربر
2013-11-01
300
633
رد: پاسخ : برد اسیلاتور همه کاره جایگزین STR در همه تغذیه ها حتی ترانزیستوری!

باسلام اقای محمودی درصورت امکان توضیح بیشتری بدهید این اوسیلاتور بیشتر برروی چه بردهای میتوان نصب کرد مثل مانیتور ال سی دی و ال ای دی

صابری

صابری

کنترل کل سایت
ناظم انجمن
2009-05-31
11,798
134,726
اصفهان
پاسخ : رد: پاسخ : برد اسیلاتور همه کاره جایگزین STR در همه تغذیه ها حتی ترانزیستوری!

habibi92 گفت:
باسلام اقای محمودی درصورت امکان توضیح بیشتری بدهید این اوسیلاتور بیشتر برروی چه بردهای میتوان نصب کرد مثل مانیتور ال سی دی و ال ای دی
کلیک کنید تا گسترش یابد...
به نام خدا
​
سلام دوست عزیز. با اجازه آقای محمودی.... این برد را به جای str تغذیه تمام تلویزیونها مانیتورها یا هر تغذیه سویچینگی که آی سی یا ترانزیستوری باشد میتوان جایگزین کرد. مگر اینکه ترانس چاپر خراب باشد.
حتی در تغذیه دی وی دی هم استفاده شده و عالی جواب داده.
فقط کافی هست ترانزیستور یا str تغذیه را از مدار خارج کرده و طبق راهنمایی جناب محمودی ورودیهای این برد را وصل نموده و ترانزیستور آن را با یک طلق عایق و پیچ مهره که همراه برد هم هست به هیت سینک محکم کنید. بعد هم با پتانسیومتری که روی آن هست ولتاژ خروجی را تنظیم کنید.

​
​
