بخاری برقی نفتی ژاپنی نبودن سه عدد از قطعات آن

[سای را]

سلام و خسته نباشید خدمت دوستان عزیز

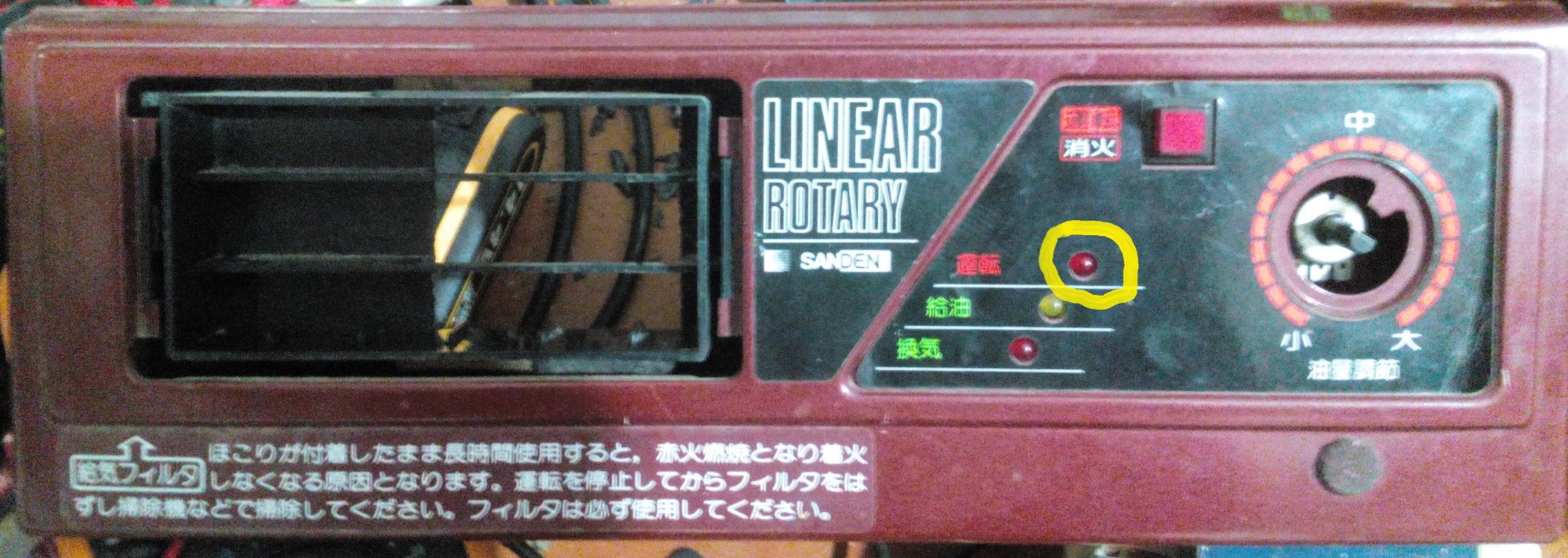

یک بخاری نفتی برقی برام آوردن که ارور میده ولی دیجیتالی نیست که شماره عدد باشه ارور هاش سه عدد چراغ داره برای کل وضیعت دستگاه و اگر مشکلی پیش بیاد با چشمک زدن هرکدام یک ارور حساب میشه ببینید داخل عکس چراغ گفته شده علامت زدم



[سای را]

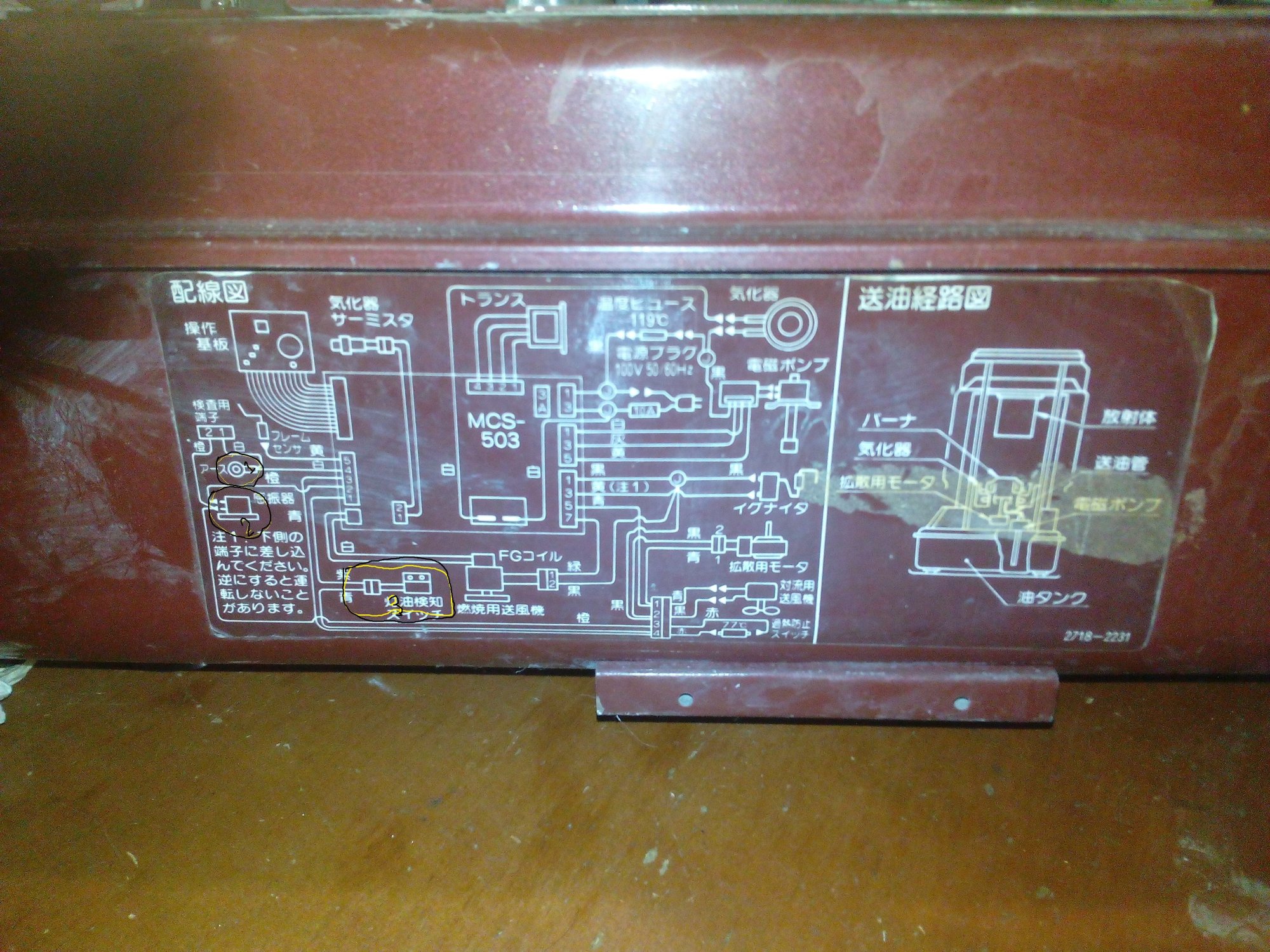

نقشه فنی دستگاه و روی نقشه قطعاتی که نبود علامت زدم 123



[سای را]

دوستان هیچکس ازاین مدل داشته بدون قطعاتی که نیست چی بودن



[tearland]

نقشه فنی دستگاه و روی نقشه قطعاتی که نبود علامت زدم 123
مشاهده فایل‌پیوست 208191

عکس رو بدون نقاشی بفرست



[سای را]

تصویر



[سای را]

دوستان سلام کسی تجربه ای نداره کمک کند . المنت این دستگاه داخل مدارنمیاد اصلا به پایه رله فرمان نمیاد چندتا از سنسور هاش باید ازروی مدارکنده شده باشه سه عدد چراغ برای ارور ها داشت که هرسه چشمکی بودند وباپیداکردن دوسنسور و نصب آن دو دوچراغ خاموش شد ولی چراغ آخری نه که در تصویر اول روی پنل دستگاه علامت زدم
داخل مداردستگاه بنظرم یک ترموستات هم نصب شده که روی دستگاه نیست من به مدار ترموستات نصب کردم ولی بکل دستگاه با ترموستات روشن نشد !!!



[Elec.ehsan]

سلام
درمدل مشابه چندسال پیش یادمه چشمک چراغ اولی مربوط به سوخت دستگاه میشد
داخل مخزن سوخت دوتا سیم اومده بیرون بهم اتصال کن ببین خاموش میشه



[سای را]

سلام . درسته یک عدد سنسور برای سوخت دارد ولی بانبود سوخت چراغ زد یعنی دومی روشن میشه تست کردم . ولی اولی نمیدانم برای چی هست چندبار قطعات برد کامل تست کردم و نشد یک ترموستات درنقشه بوده که نبود اونم نصب کردم روی مداربازم نشد .



[meahdi]

وقت بخیر
تعمیرات این بخاری ها رو بلد نیستم

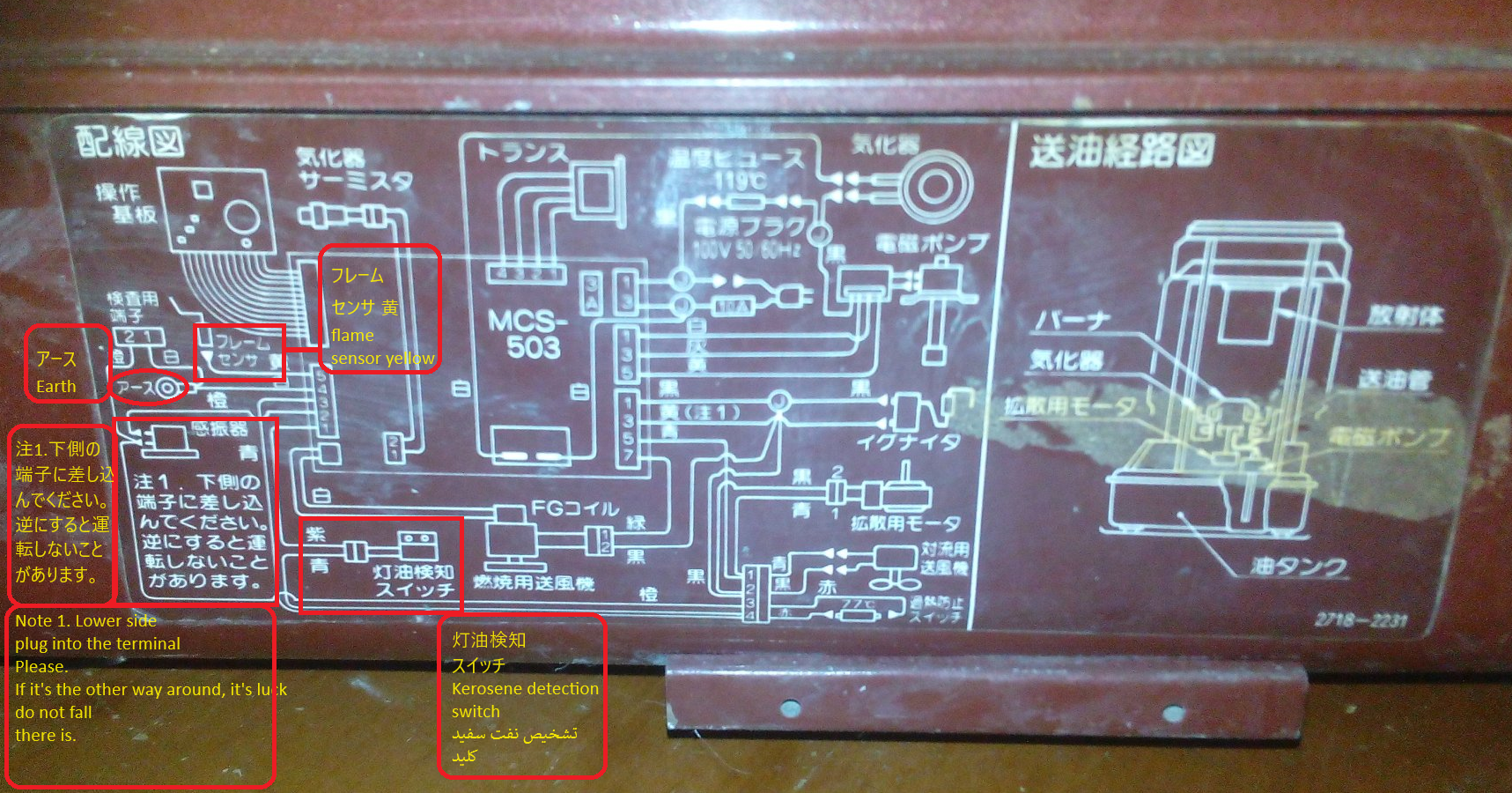

اما معنی نوشته هایی که علامت زدید این هست
نوشته سمت چپ پایین یعنی کلید ایمنی ایستایی ( به صورت صحیح روی زمین قرار گرفتن ) که اگه بخاری به هردلیل روی زمین نبود و یا افتاده باشه زمین سیستم خاموش بشه



[meahdi]

اگه عکس های بدون نویز و رعایت پرسپکتیو بفرستید میشه متن خطا و نقشه پشت رو هم ترجمه کرد
