ای سی سوویچینگ شارژر سامسونگ 25W مدل EP-TA800

[rap13]

با سلام و عرض ادب

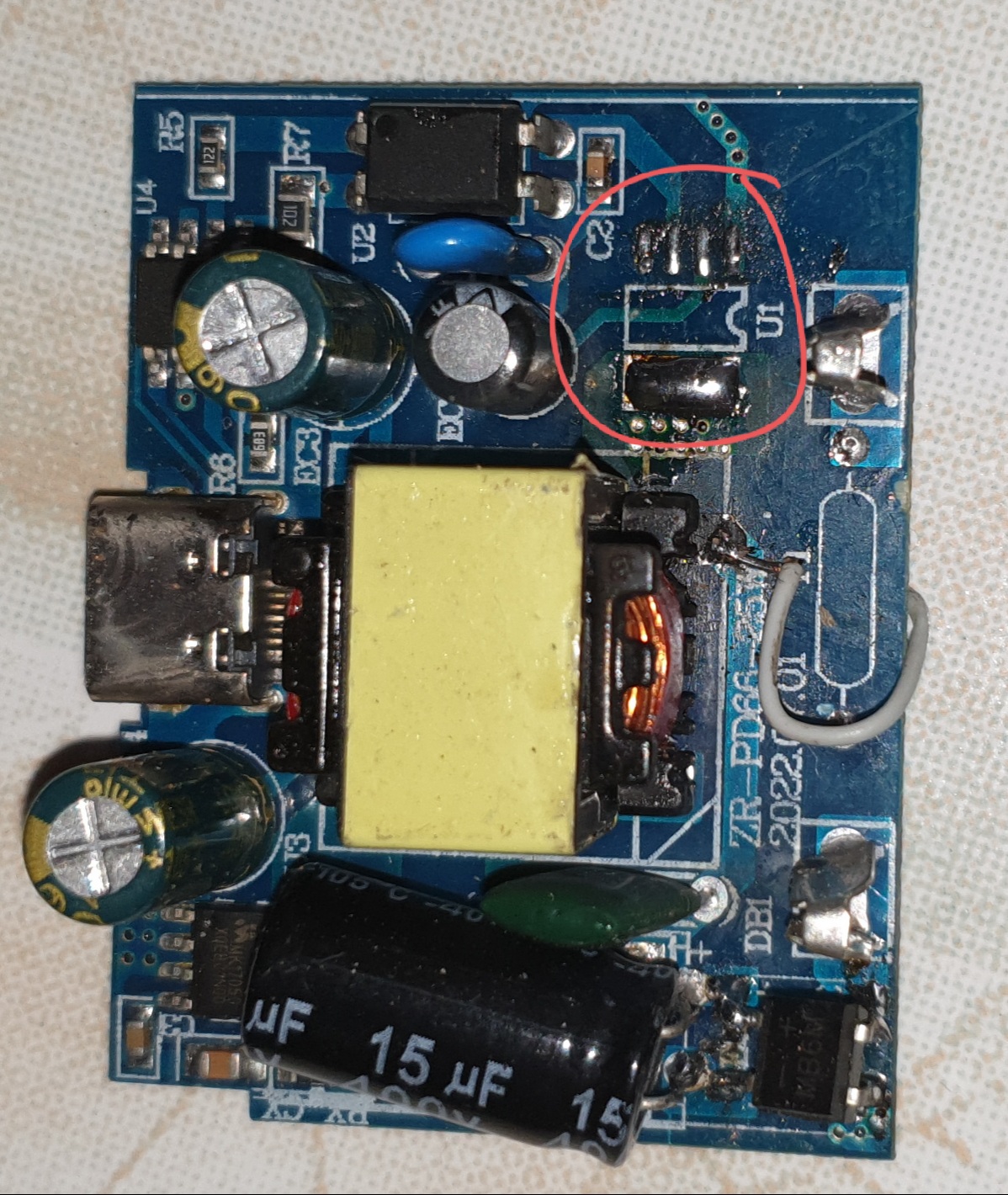

شارژر فوق دیود پل سوخته بود که تعویض کردم اما مثل اینکه ای سی سوویچینگ هم سوخته که متاسفانه شماره ای سی نامعلومه. در عکس مکان ای سی رو مشخص کردم
اگر کسی تجربه ای دارد، از چه ای سی سوویچینگی میتونم استفاده کنم؟ با تشکر



[amir hatami]

سلام. احتمال خیلی کم dm0365r باشه. مطمئن هستی که آی سی سوخته؟



[electronium]

با سلام و عرض ادب
شارژر فوق دیود پل سوخته بود که تعویض کردم اما مثل اینکه ای سی سوویچینگ هم سوخته که متاسفانه شماره ای سی نامعلومه. در عکس مکان ای سی رو مشخص کردم
اگر کسی تجربه ای دارد، از چه ای سی سوویچینگی میتونم استفاده کنم؟ با تشکر

هر پایه ای از رو برد به کجا و کدوم قطعات رفته؟



[علی علی دادی]

با سلام و عرض ادب
شارژر فوق دیود پل سوخته بود که تعویض کردم اما مثل اینکه ای سی سوویچینگ هم سوخته که متاسفانه شماره ای سی نامعلومه. در عکس مکان ای سی رو مشخص کردم
اگر کسی تجربه ای دارد، از چه ای سی سوویچینگی میتونم استفاده کنم؟

سلام.دوست عزیزم این شارژر از نوع فیک هست . به نظر بنده ارزش تعمیر نداره.اورجینالش واقعا کیفیت بسیار بالایی داره و از چیپ های با کیفیتی استفاده شده.

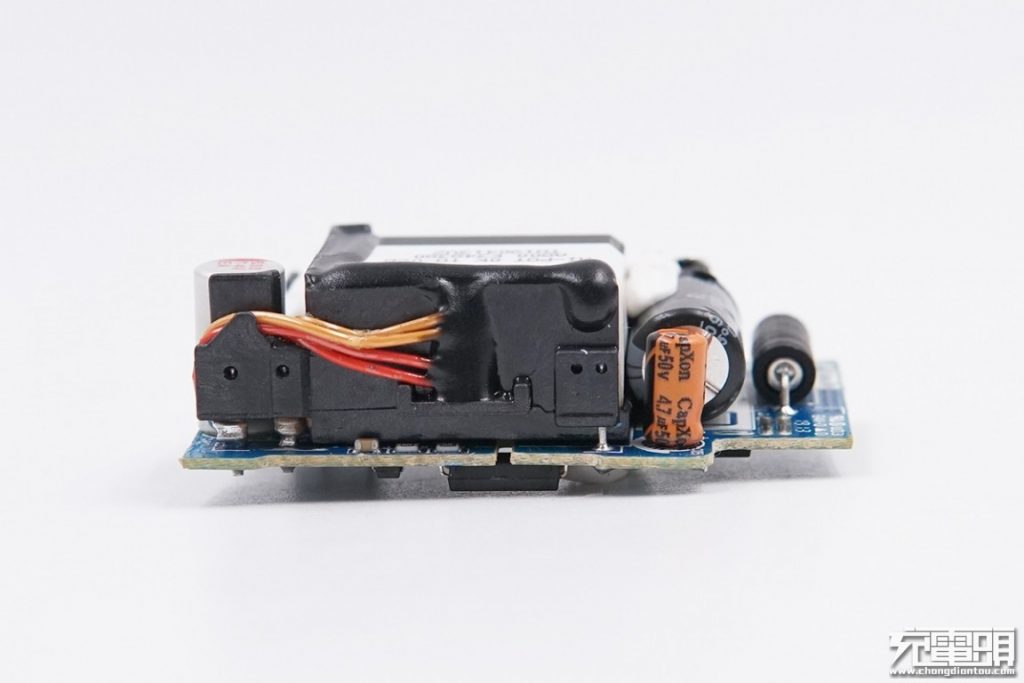

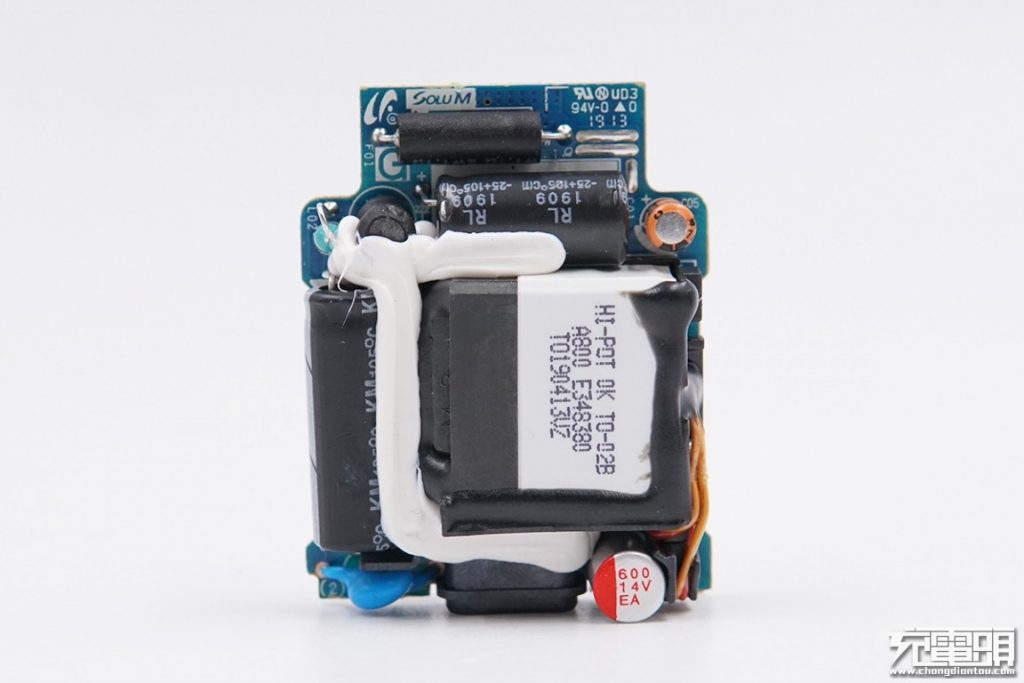

عکس برد اصل رو میزارم با برد خودتون مقایسه کنید.

​



[rap13]

سلام. احتمال خیلی کم dm0365r باشه. مطمئن هستی که آی سی سوخته؟

بله خازن شارژ میمونه و بقیه قطعات تست کردم سالم بودن



[rap13]

سلام.دوست عزیزم این شارژر از نوع فیک هست . به نظر بنده ارزش تعمیر نداره.اورجینالش واقعا کیفیت بسیار بالایی داره و از چیپ های با کیفیتی استفاده شده.

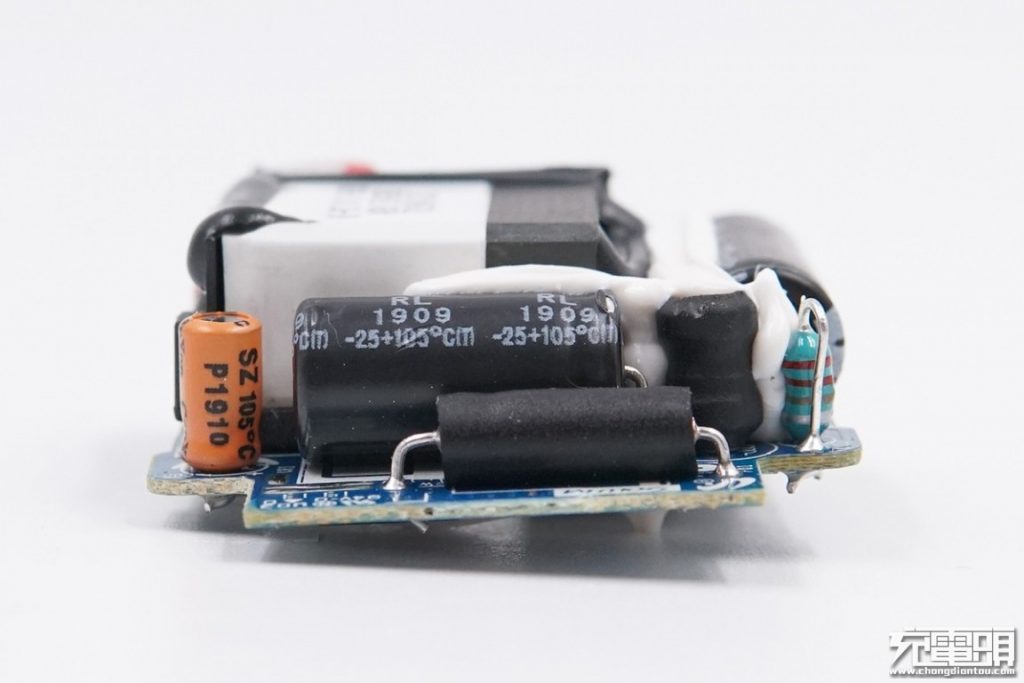

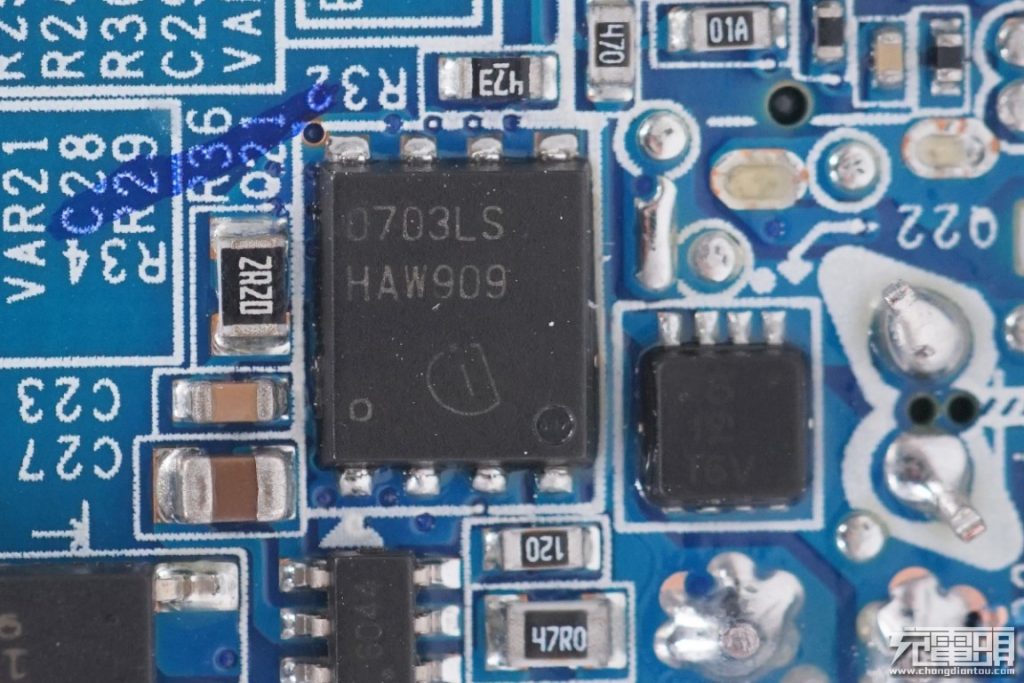

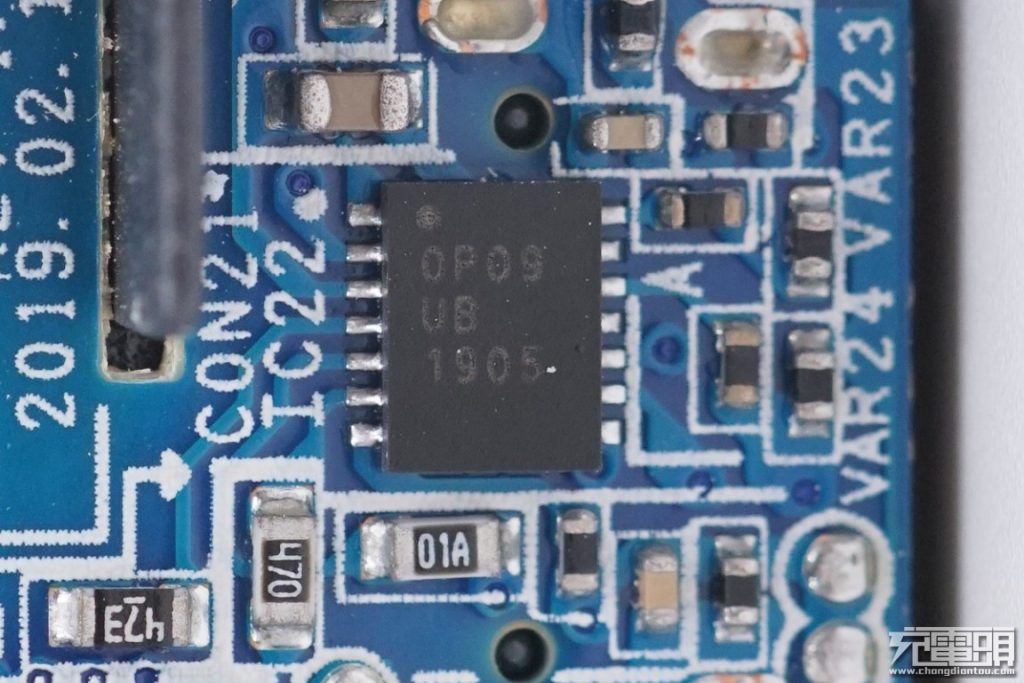

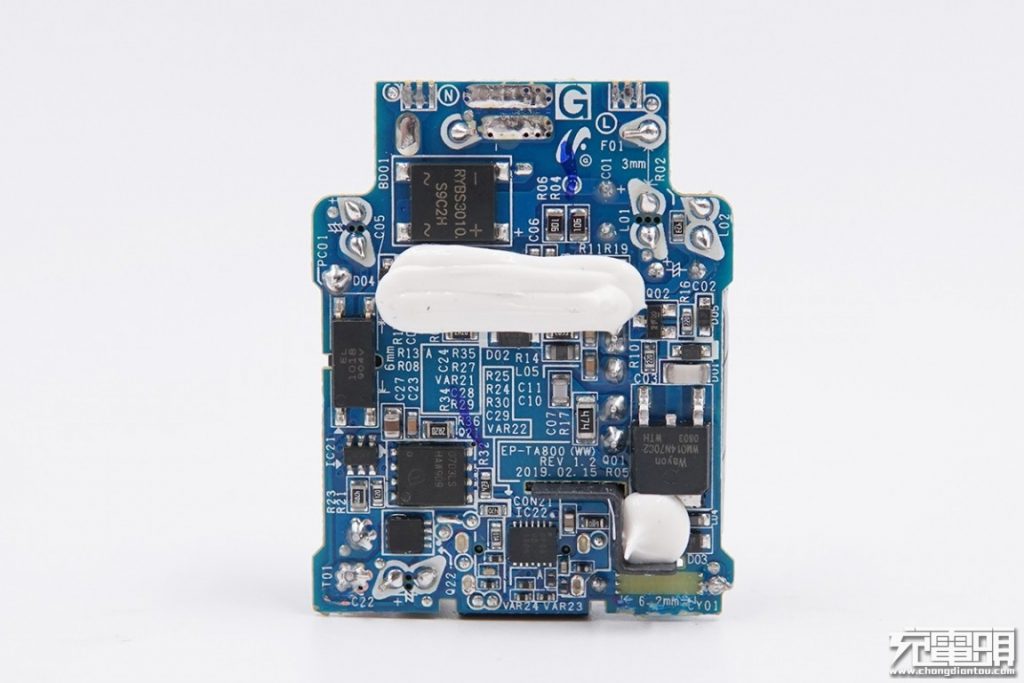

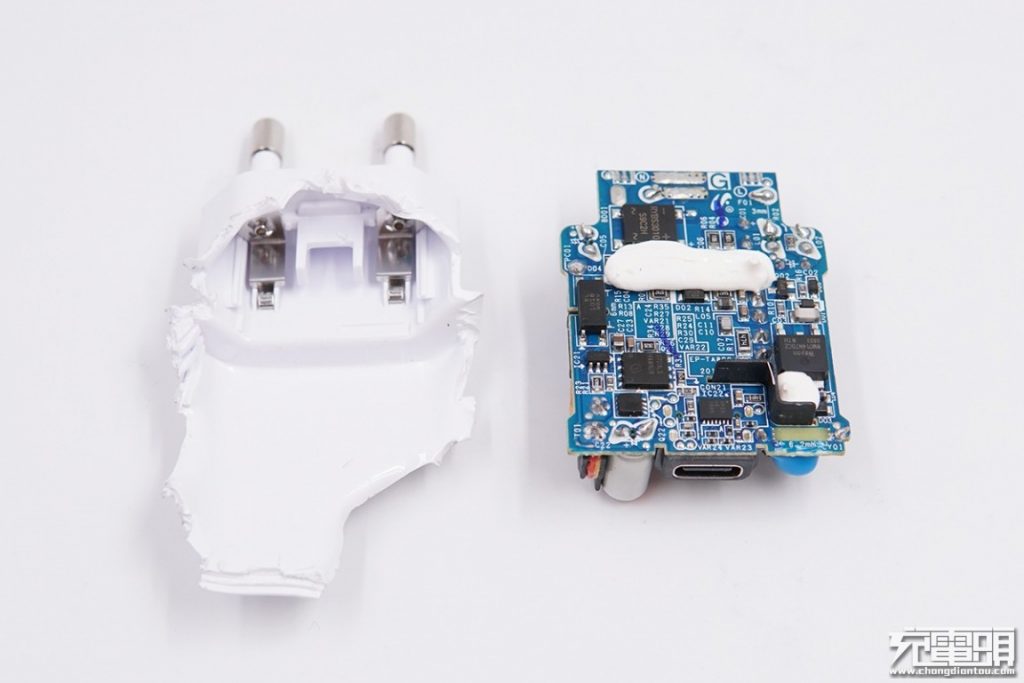

عکس برد اصل رو میزارم با برد خودتون مقایسه کنید.

​

تشکر از شما با این وجود کنارش میذارم لطف کردید



[electronium]

با تحلیل و بررسی برد آیسی مربوطه fsq100 می باشد



[infoshinfo]

با تحلیل و بررسی برد آیسی مربوطه viper22a می باشد

سلام
اگر ارتباط پایه‌ها رو درست تشخیص داده باشم؛
پایه ۱ GND
پایه ۲ VCC
پایه ۳ FB
پایه ۴ NC
پایه‌های ۵ و ۶ و ۷ و ۸ DRAIN هست.

به نظر شما با توجه به آرایش پایه‌ها، آیا Viber22a رو میشه جایگزین کرد؟
پایه‌های Viber22a به شرح ذیل هست:



[electronium]

سلام
اگر ارتباط پایه‌ها رو درست تشخیص داده باشم؛
پایه ۱ GND
پایه ۲ VCC
پایه ۳ FB
پایه ۴ NC
پایه‌های ۵ و ۶ و ۷ و ۸ DRAIN هست.

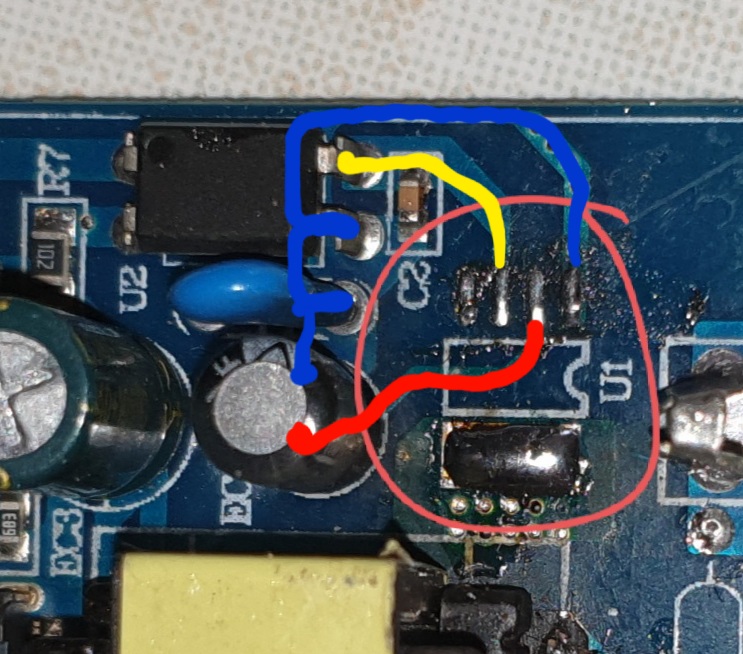

مشاهده فایل‌پیوست 209494

به نظر شما با توجه به آرایش پایه‌ها، آیا Viber22a رو میشه جایگزین کرد؟

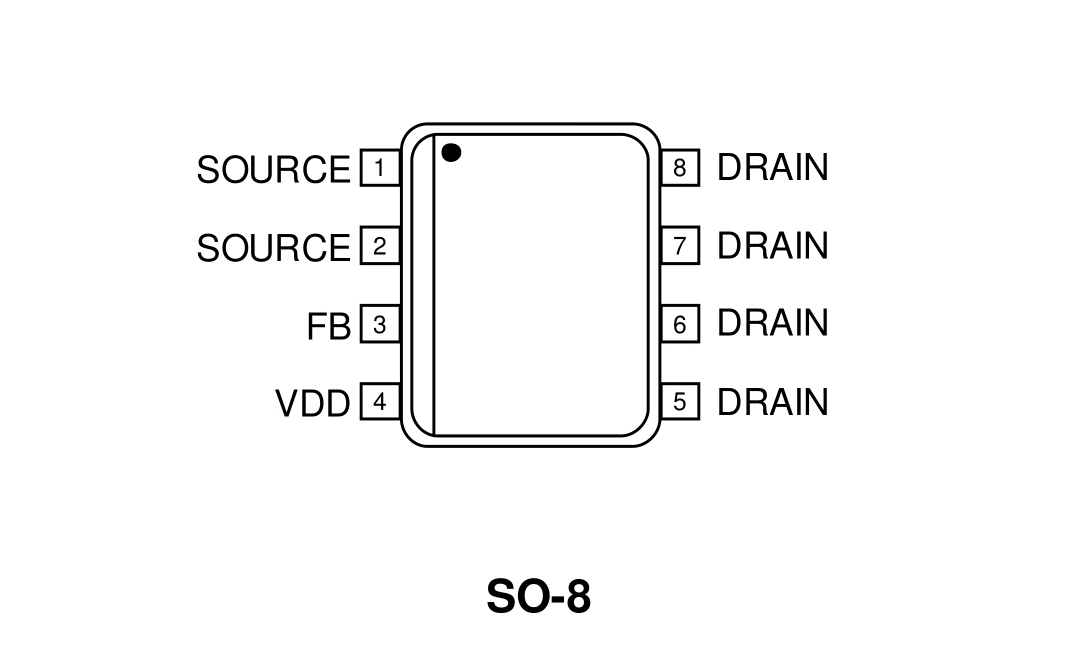

پایه‌های Viber22a به شرح ذیل هست:

مشاهده فایل‌پیوست 209495

برد رو خوب تمیز نکردن حتی عرض کردیم پایه ها تست ارتباط با تست بوق هم بگیرید پایه ها به کدوم و کجا قطعه رفته حتی در چت باکس هم اهمیت موضوع رو مهم جلوه دادیم گویا بیخیال شدن
اگر پایه 2 vcc باشه آیسی مورد نظر fsq100 خواهد بود



[rap13]

برد رو خوب تمیز نکردن حتی عرض کردیم پایه ها تست ارتباط با تست بوق هم بگیرید پایه ها به کدوم و کجا قطعه رفته حتی در چت باکس هم اهمیت موضوع رو مهم جلوه دادیم گویا بیخیال شدن
اگر پایه 2 vcc باشه آیسی مورد نظر fsq100 خواهد بود

سلام و عرض ادب

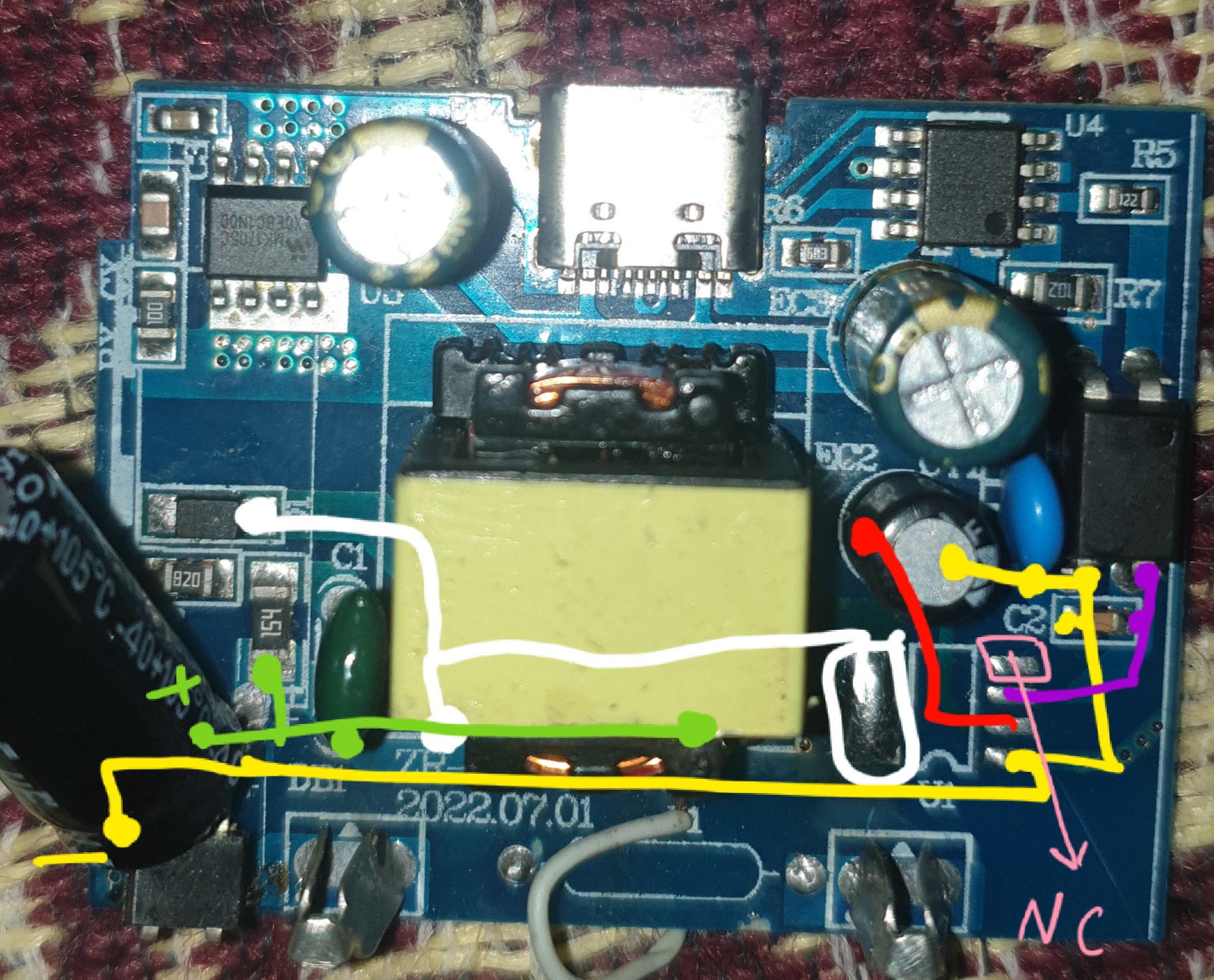

پایه های ای سی طبق شکل زیر رفته اند، لطفاً اعلام فرمایید ای سی مشابه آن fsq100 خواهد بود؟
