سلام خدمت شما دوست عزیز
والا نه هنوز به نتیجه ای نرسیدم درست نشده

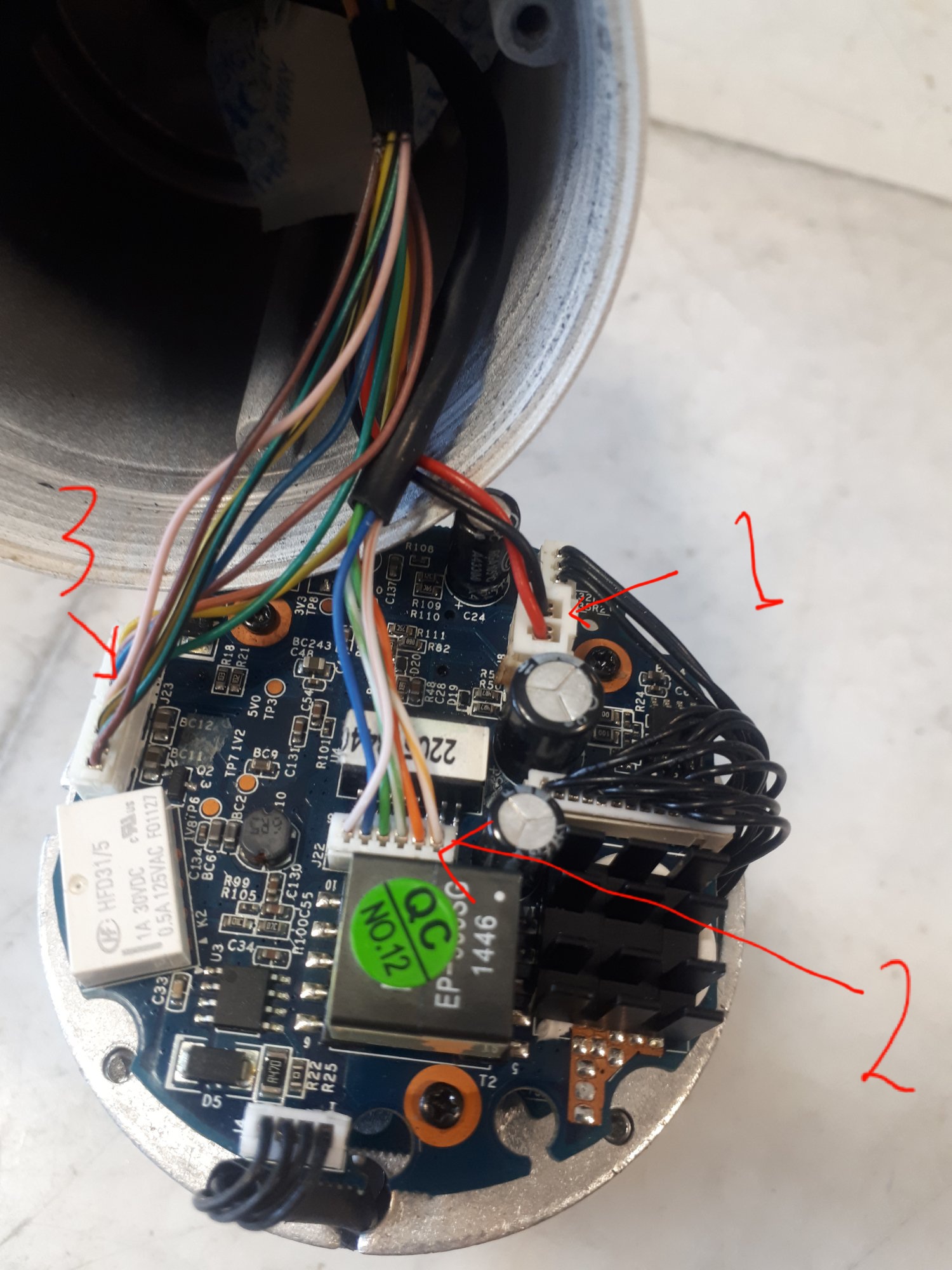

عکس مربوط به فیشهای که روی وصل شده

سلام
اگر محبت میگردید و برای هر فیش توضیحی هم می‌آوردید؛ دیگر لازم به رد و بدل شدن سوال و پاسخ وقت‌گیر نبود و سریعتر جلو می‌رفتیم.
لذا ابتدا باید یه سری سوال بپرسم تا اِشرافیتم نسبت به برد کامل بشه. هر کدوم رو که شک دارید با اهمتر و تست بیزر، مسیر اونو دنبال کرده و اطمینان پیدا کنید.
لطفا هر کدوم از موارد رو درست نمیگم تصحیح بفرمایید و اگر دقیق هست؛ حتما تایید بفرمایید.

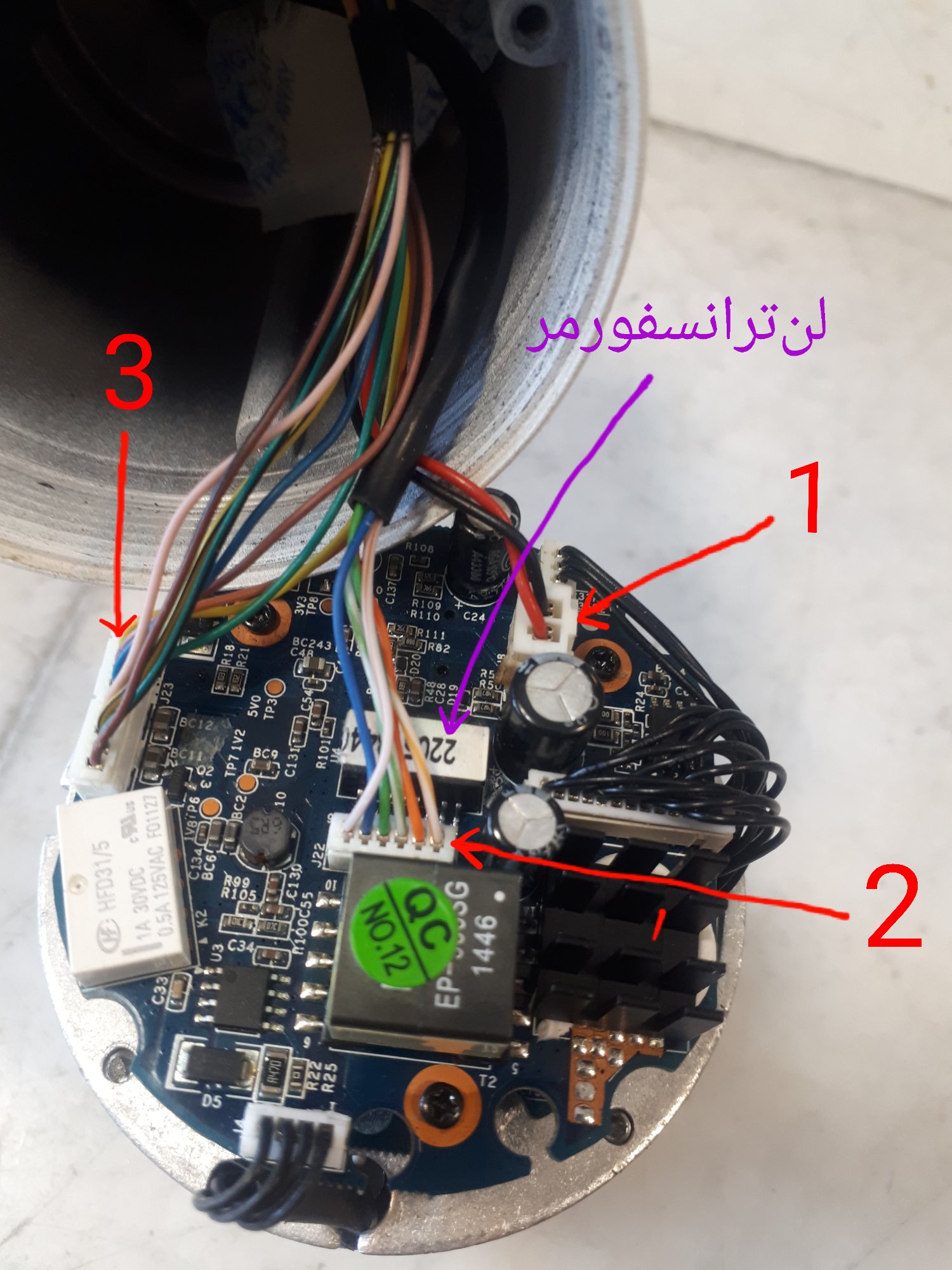

در تصویر زیر:
۱- کانکتور شماره ۱ تغذیه ۱۲ ولت دوربین هست.

۲- کانکتور شماره ۲ کابل لن هست که از راست به چپ و با شرایط ذیل:
الف- سفید نارنجی، نارنجی (معادل پین ۱ و ۲ کانکتور RG45)
ب- سفید سبز و سبز (معادل پین ۳ و ۶ کانکتور RG45)
ج- آبی (معادل آبی و آبی سفید. پین ۴ و ۵ کانکتور RG45) {وقتی با اهمتر این مسیر رو دنبال کنید باید به هر دو سیم آبی و سفیدآبی روی کانکتور RG45 راه بده}
د- سفید قهوه‌ای (معادل سفیدقهوه‌ای و قهوه‌ای. پین ۷ و ۸ کانکتور RG45) {وقتی با اهمتر این مسیر رو دنبال کنید باید به هر دو سیم سفیدقهوه‌ای و قهوه‌ای روی کانکتور RG45 راه بده}

۳- کانکتور شماره ۳ کابل‌های تصویر BNC، و میکروفن و آلارم و ... هست.



[infoshinfo]

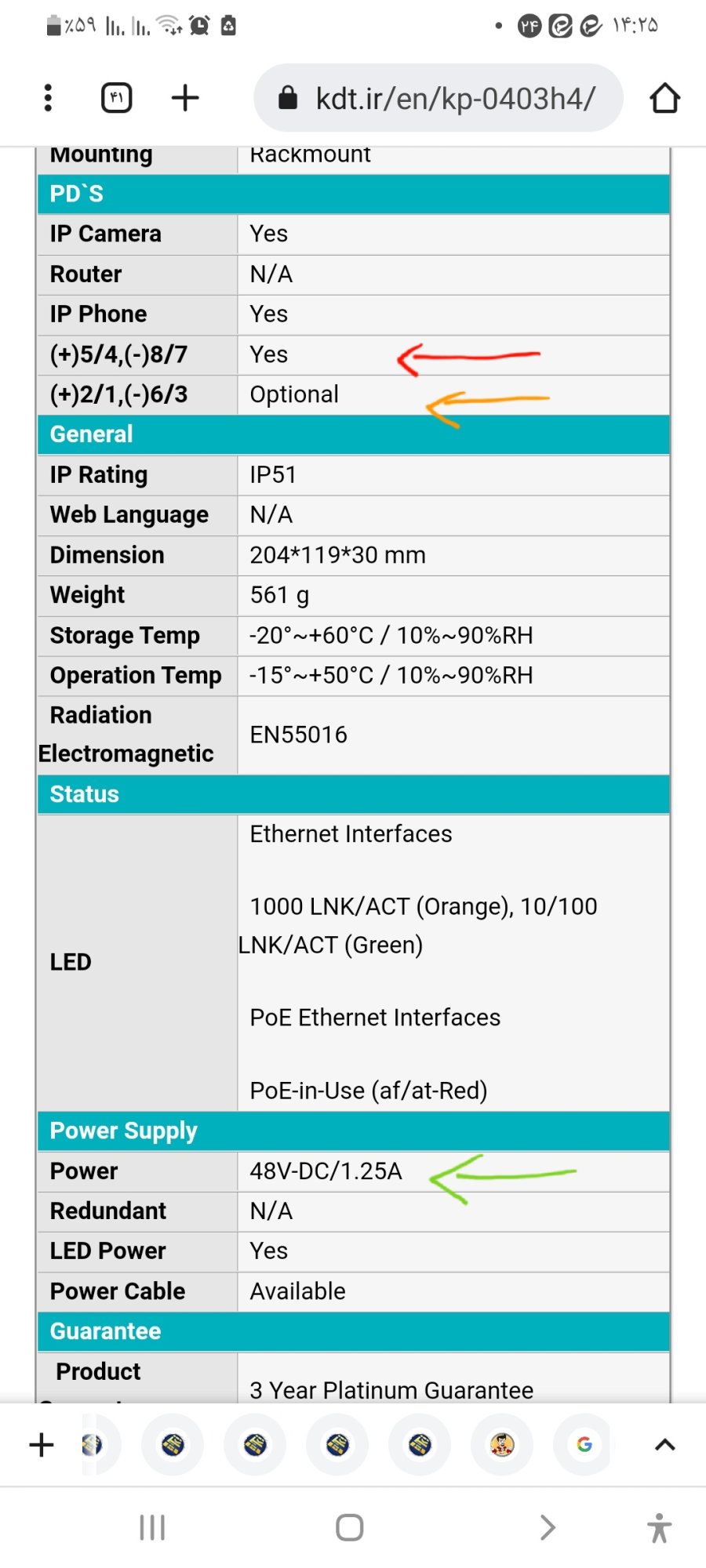

با توجه به اطلاعاتی که روی سایت KDT درج شده، این POE 48V هست و در حال حاضر روی زوج ۴و۵ و همچنین ۷و۸ ۴۸ ولت رو ارسال میکنه و ارسال ولتاژ روی زوج ۱و۲ و همچنین ۳و۶ آپشنال هست.



[infoshinfo]

متاسفانه توی عکس شماره آی سی واضح نیستن هر کدام خواستین بگین شماره براتون بخونم
ممنون که وقت ارزشمندتون در اختیار بنده گذاشتین

با این سبک کار خیلی سخت میشه. هم اینکه رفت و برگشت سوال و پاسخ زمان زیادی میبره و هم اینکه تا شما پاسخ بدید مطالب از ذهنم خارج میشه و باید مجدد از اول همه چیز رو مرور کنم. موقتا یه گوشی یا دوربین که می‌تونه تصویر با کیفیت بگیره؛ تهیه کنید و با توجه به موضوعات پشت ۶ چند تصویر خوب ارسال بفرمایید.



[masoud5868]

سلام مجددکاملا درسته
تست بیزر انجام دادم درست بود



[masoud5868]

با توجه به اطلاعاتی که روی سایت KDT درج شده، این POE 48V هست و در حال حاضر روی زوج ۴و۵ و همچنین ۷و۸ ۴۸ ولت رو ارسال میکنه و ارسال ولتاژ روی زوج ۱و۲ و همچنین ۳و۶ آپشنال هست.

مشاهده فایل‌پیوست 203272

یعنی از طریق تنظیمات می شود بصورت دستی ارسال ولتاژ تنظیم کنیم توی منوی دوربین چیزی پیدا نکردم



[masoud5868]

با این سبک کار خیلی سخت میشه. هم اینکه رفت و برگشت سوال و پاسخ زمان زیادی میبره و هم اینکه تا شما پاسخ بدید مطالب از ذهنم خارج میشه و باید مجدد از اول همه چیز رو مرور کنم. موقتا یه گوشی یا دوربین که می‌تونه تصویر با کیفیت بگیره؛ تهیه کنید و با توجه به موضوعات پشت ۶ چند تصویر خوب ارسال بفرمایید.

متاسفانه خود شماره ای سی ها خوانا نیستن باید زیر اسکوپ بخوانم



[infoshinfo]

یعنی از طریق تنظیمات می شود بصورت دستی ارسال ولتاژ تنظیم کنیم توی منوی دوربین چیزی پیدا نکردم

سلام
خیر، نمی شود تنظیم دستی انجام داد. آپشنال (Optional) در ارایه خدمات شرکت‌ها به مفهوم سفارشی سازی است. یعنی در حالت عادی چنین قابلیتی ارایه نمی‌شود و تنها بر اساس سفارش مشتری قابلیت مذکور روی محصول ارایه می‌شود.



[infoshinfo]

متاسفانه خود شماره ای سی ها خوانا نیستن باید زیر اسکوپ بخوانم

همانطور که قبلا عرض کردم؛ کار طولانی و خسته کننده می‌شود.
دلیل تاکید بر ارسال تصویر آنست که کد‌های SMD حالتهای مشابه زیادی دارد و گاها قطعات متعدد (ولی با کارکرد کاملا متفاوت) با یک کد واحد توسط کارخانه‌های مختلف ارایه می‌شود. شکل پکیج، فاصله نوشتار، حروف، لوگوی شرکت سازنده و ... ، حتی محل قرار گرفتن قطعه، در تشخیص و شناسایی دقیق آن تاثیر گذار است که نمی توان تنها با ارایه کد SMD به همه‌ی این مفاهیم رسید.

نرم‌افزار ذره‌بین را از طریق گوگل ‌پلی و یا بازار روی گوشی خود نصب کنید. این نوع نرم‌افزار قابلیت جدیدی به دوربین گوشی میدهد تا تصاویر کوچک را با مقیاس بزرگتری روی صفحه گوشی دیده و تصویر برداری نمایید.
سعی کنید از طریق این نرم‌افزار تصویر هر قطعه که لازم شد را ارسال فرمایید.
البته همانطور که قبلا گفته شد؛ بهتر است موقتا گوشی با کیفیتی تهیه و چند عکس واضح ارسال بفرمایید.



[infoshinfo]

@ از آنجا که به نظر میرسد طراحی بخش POE این دوربین کمی متفاوت باشد لذا بخش عمده کار بر دوش خود شماست و بر اساس گزارشات شما می‌توانم راهنمایی کنم. لذا تقاضا دارم گزارشات ارایه شده دقیق باشد و در صورت لزوم سوال بفرمایید تا به اشتباه نیفتیم.
@ توضیح پین‌های ۱ تا ۴ (نارنجی‌سفید تا سبز) روی کانکتور ۲ را به بعد واگذار کرده و ابتدا مسیر پینهای ۵و۶ (آبی و سفیدقهوه‌ای) این کانکتور را بررسی می‌کنیم.

برای شروع:
۱- تنها برد بالایی که تصویر آن را در ادامه می‌آورم از طریق کابل RG45 خود دوربین، به POE وصل کرده و ولتاژ سیمهای آبی و سفیدقهوه‌ای را روی کانکتور شماره ۲ گزارش بفرمایید. قائدتا می‌بایست ۴۸ ولت DC را روی این دو پین داشته باشید.

۲- در صورت داشتن ۴۸ ولت، خروجی دو پین آبی و سفیدقهوه‌ای را روی برد دنبال کنید. با توجه به آرایش این دو سیم روی کانکتور شماره ۲، بعید می‌دانم خروجی ابتدا وارد لن‌ترانسفورمر شده باشد. (روی تصویر، لن‌ترانسفورمر را مشخص کردم) خروجی این دو پین باید وارد یک پل دیود شود. (من نتوانستم پل دیودی ببینم. شاید از ۴ دیود مجزا استفاده شده. حتی ۲ عدد آنها در یک طرف برد و دو عدد در طرف دیگر برد باشد که معمولا پشت به پشت هم در دو طرف برد قرار دارند)

۳- در صورتی که خروجی این دو پین ابتدا وارد لن ترانسفورمر شده؛ گزارش دهید.

۴- کاغذ روی لن‌ترانسفورمر را جدا کرده و تصویر واضحی از شماره آن ارایه بفرمایید.

۵- لطفا شماره آیسی U3 که با فلش قرمز مشخص کردم را اعلام بفرمایید.

منتظر گزارش شما در خصوص این ۵ مورد هستم.



[masoud5868]

@ از آنجا که به نظر میرسد طراحی بخش POE این دوربین کمی متفاوت باشد لذا بخش عمده کار بر دوش خود شماست و بر اساس گزارشات شما می‌توانم راهنمایی کنم. لذا تقاضا دارم گزارشات ارایه شده دقیق باشد و در صورت لزوم سوال بفرمایید تا به اشتباه نیفتیم.
@ توضیح پین‌های ۱ تا ۴ (نارنجی‌سفید تا سبز) روی کانکتور ۲ را به بعد واگذار کرده و ابتدا مسیر پینهای ۵و۶ (آبی و سفیدقهوه‌ای) این کانکتور را بررسی می‌کنیم.

برای شروع:
۱- تنها برد بالایی که تصویر آن را در ادامه می‌آورم از طریق کابل RG45 خود دوربین، به POE وصل کرده و ولتاژ سیمهای آبی و سفیدقهوه‌ای را روی کانکتور شماره ۲ گزارش بفرمایید. قائدتا می‌بایست ۴۸ ولت DC را روی این دو پین داشته باشید.

۲- در صورت داشتن ۴۸ ولت، خروجی دو پین آبی و سفیدقهوه‌ای را روی برد دنبال کنید. با توجه به آرایش این دو سیم روی کانکتور شماره ۲، بعید می‌دانم خروجی ابتدا وارد لن‌ترانسفورمر شده باشد. (روی تصویر، لن‌ترانسفورمر را مشخص کردم) خروجی این دو پین باید وارد یک پل دیود شود. (من نتوانستم پل دیودی ببینم. شاید از ۴ دیود مجزا استفاده شده. حتی ۲ عدد آنها در یک طرف برد و دو عدد در طرف دیگر برد باشد که معمولا پشت به پشت هم در دو طرف برد قرار دارند)

۳- در صورتی که خروجی این دو پین ابتدا وارد لن ترانسفورمر شده؛ گزارش دهید.

۴- کاغذ روی لن‌ترانسفورمر را جدا کرده و تصویر واضحی از شماره آن ارایه بفرمایید.

مشاهده فایل‌پیوست 203298

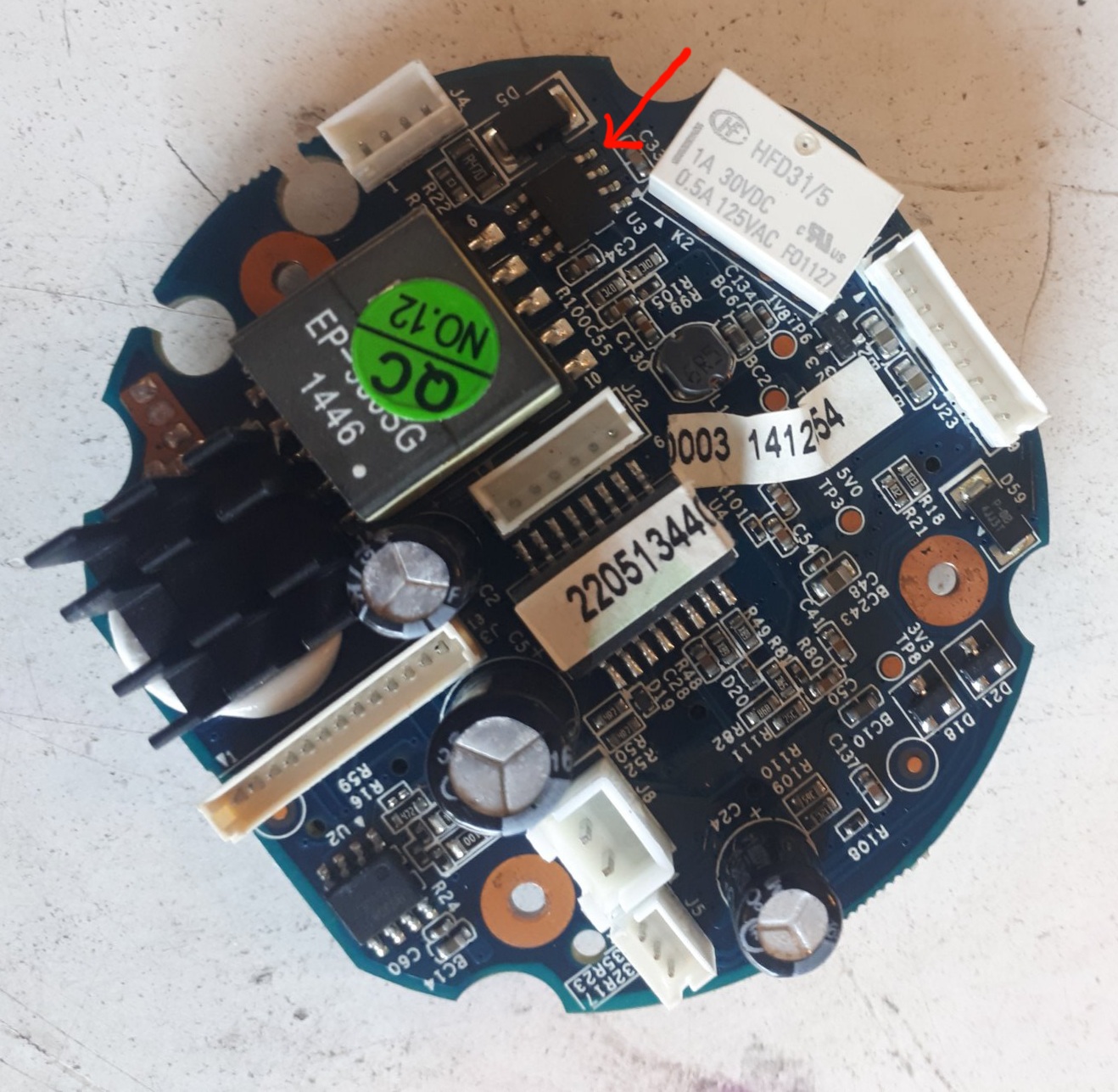

۵- لطفا شماره آیسی U3 که با فلش قرمز مشخص کردم را اعلام بفرمایید.

مشاهده فایل‌پیوست 203299

منتظر گزارش شما در خصوص این ۵ مورد هستم.

سلام مجدد عیب واسه آی سی زیر هیدسینگ بود
