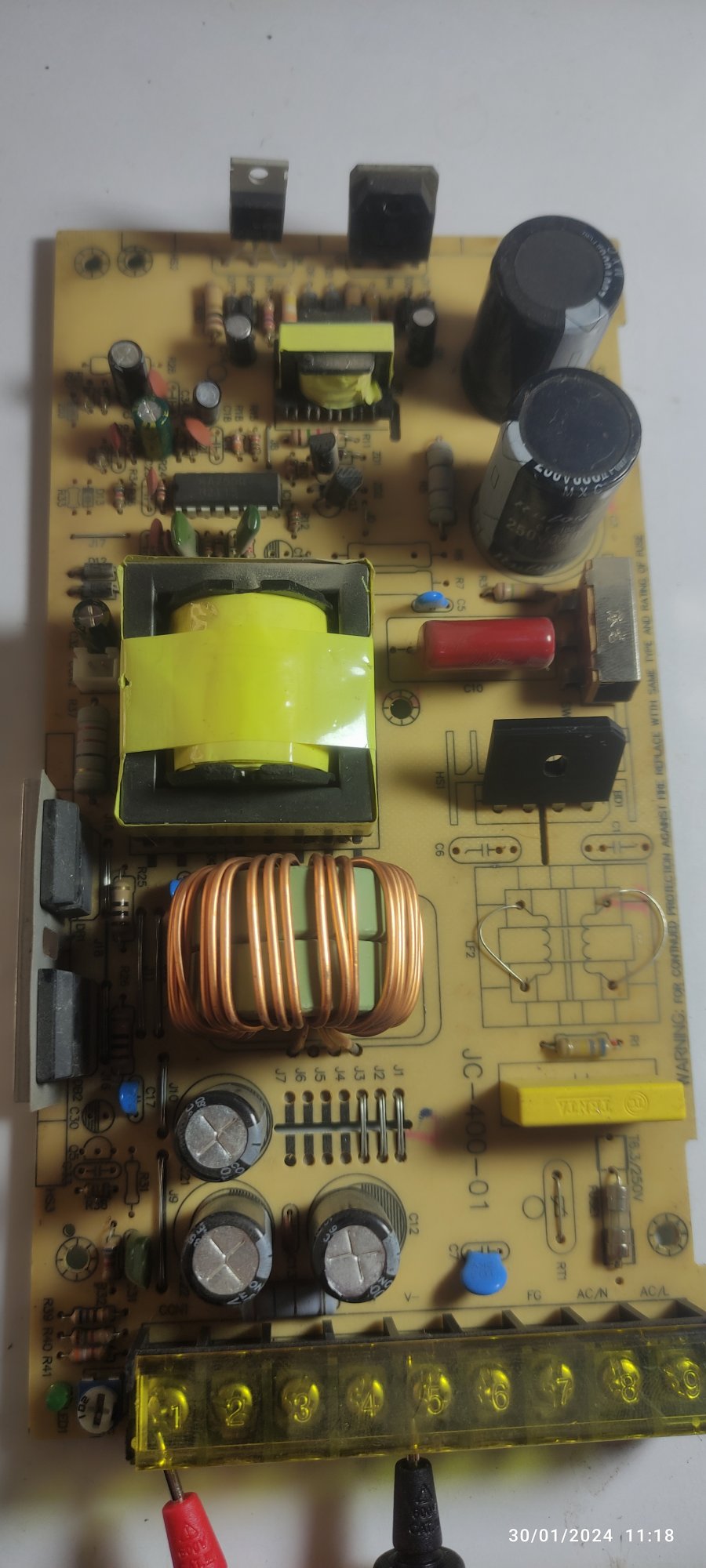

درود. اولین چیزی که با دیدن بورد مشخصه، یکسان نبودن ترانزیستورهای قدرت هست. ترانزیستوری که پکیجش TO-220 هست کاملا معلومه که مناسب این منبع تغذیه نیست و عوض شده. داشتن سلف خروجی بزرگ با سیم لاکی ضخیم به همراه دو عدد دیود شاتکی دوبل موازی شده با هم (با پکیج بزرگ) نشان دهنده توان و آمپر بالای دستگاه هست و با آن ترانزیستور کوچک هیچ سازگاری ندارد. شکل بورد و قطعات هم نشان میده که دستگاه زیاد استفاده نشده و تحت فشار نبوده و ارزش تعمیر بالایی دارد. به نظرم همین ترانزیستور مورد بحث، علاوه بر اینکه ضعیف هست در بخش مدار راه انداز و کلا قطعات اطرافش هم اشکالاتی وجود داره که عمل سوئیچینگ را با قدرتی که میبایست انجام نمیده و خروجی ضعیف شده. عملکرد این دو ترانزیستور قدرت مثل یک الاکلنگ فرضی میمونه که باید با زمان بندی مناسب و منظم به طور متوالی خاموش-روشن بشوند تا یک موج PWM با کیفیت و با ثبات برای اولیه ترانس اصلی کاهنده ارسال کنند تا در ثانویه آن القا شده و کاهش یابد. سپس در دیودهای سریع خروجی DC شده و در خازن های خروجی ذخیره، رگوله و پایدار شود.
همیشه سعی کنین از زیر بورد هم تصویر واضح بذارین تا بهتر و کاملتر بشه همفکری کرد. ممکنه مشکلی مثل لحیم سردی یا قطع شدگی مدار چاپی در زیر بورد باشه که سریع به چشم نیاد. از روی بورد هم از چند زاویه تصویر واضح بذارین خیلی خوب میشه. متاسفانه در تک عکسی که گذاشتین قطعات نزدیک ترانزیستورهای قدرت محو و نامشخص هستند.
