افزودن نمایشگر جریان به اینورتر جوش فاقد نمایشگر

[بهبود 68]

با سلام خدمت اساتید عزیز و دوستان گل انجمن
یه مشتری بهم مراجعه کرده که دستگاه جوشش فقط ولوم جریان داره و فاقد نمایشگره،بنابر اظهار ایشون رو دستگاه جوش فقط یه ولوم هستش که حتی اعداد هم مشخص نشده روش!حالا ایشون برای جوشکاری چندین بار ولوم رو کم و زیاد میکنه تا به جریان مطلوب برسه حالا اگه نمایشگر وجود داشته باشه این کار راحتر انجام میشه.سوال بنده اینه که
آیا میشه نمایشگر به این دستگاه جوش اضافه کرد؟
تا بحال کسی تجربه ی این کارو داشته؟
با تشکر



[nemat_j1357]

با سلام
دوست عزیز شما میتونید این کار رو به سادگی انجام بدین .
1-باید پتانسیومتر دستگاه رو با یک پتانسیومتر دوبل هم محور عوض کنید
2- یکی از پتانسیومترها رو در همون مسیر قبلی خودش قرار بدید.
3- دو سر کناری پتانسیومتر دوم رو به 5 ولت وصل کن (اگر 5 ولت نداری با 7805 بسازش)

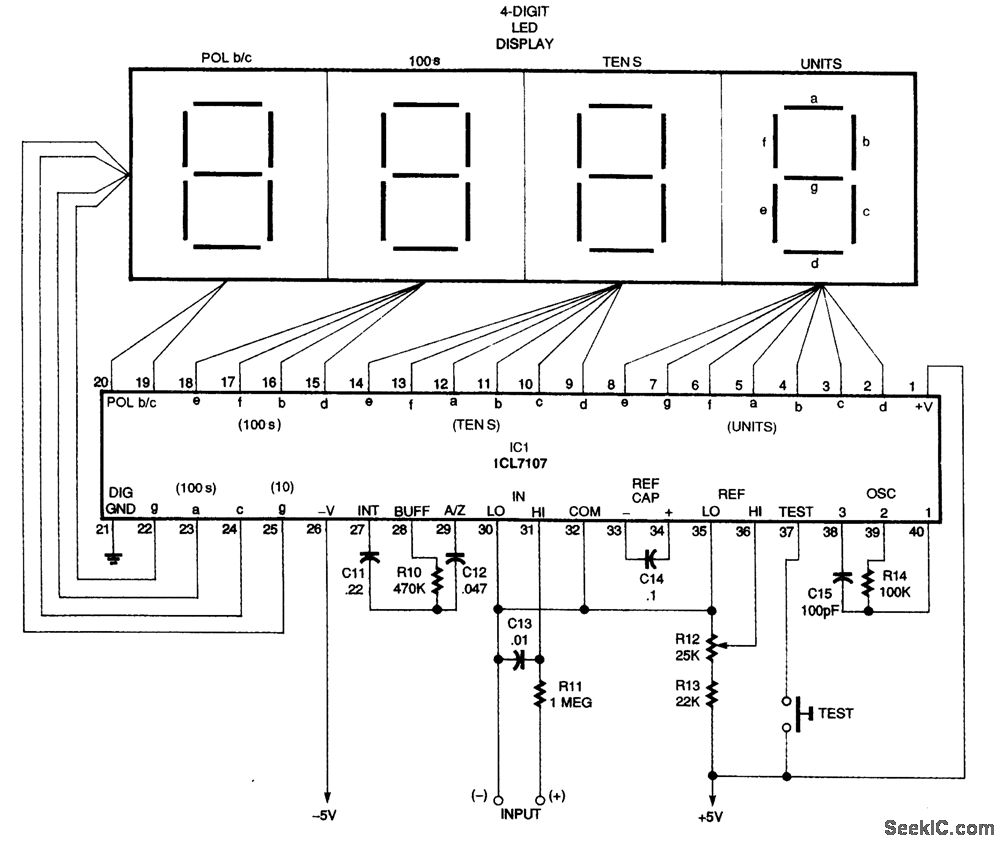

4- سر وسط پتانسیومتر رو به +Input مدار زیر وصل کن و -Input رو به زمین وصل کن
5- از R12 برای کالیبراسیون استفاده کن
6-پایه -5V را به gnd وصل کن
http://www.seekic.com/uploadfile/ic-circuit/20097164350386.gif
موفق باشی



[بهبود 68]

با سلام
دوست عزیز شما میتونید این کار رو به سادگی انجام بدین .
1-باید پتانسیومتر دستگاه رو با یک پتانسیومتر دوبل هم محور عوض کنید
2- یکی از پتانسیومترها رو در همون مسیر قبلی خودش قرار بدید.
3- دو سر کناری پتانسیومتر دوم رو به 5 ولت وصل کن (اگر 5 ولت نداری با 7805 بسازش)
4- سر وسط پتانسیومتر رو به +Input مدار زیر وصل کن و -Input رو به زمین وصل کن
5- از R12 برای کالیبراسیون استفاده کن
6-پایه -5V را به gnd وصل کن
http://www.seekic.com/uploadfile/ic-circuit/20097164350386.gif
موفق باشی

با سلام
.خیلی ممنون از عنایت شما آقا نعمت گل.دوست عزیز بنده طبق این شماتیک که گذاشتین باید نمایشگر رو بسازم؟
نمیشه از اونی که تو بازار هستش استفاده کرد؟.از همین هائی که به صورت فابریک رو بعضی اینورتر ها هستش،اگه اشتباه نکنم 4 تا سیم داره
با تشکر



[reza_476]

باسلام

دوست عزیز nemat_j1357ضمن تشکر از ارسال شماتیک
آن ظاهرا نمایشگر ولتاژ است نه جریان!



[nemat_j1357]

با سلام
.خیلی ممنون از عنایت شما آقا نعمت گل.دوست عزیز بنده طبق این شماتیک که گذاشتین باید نمایشگر رو بسازم؟
نمیشه از اونی که تو بازار هستش استفاده کرد؟.از همین هائی که به صورت فابریک رو بعضی اینورتر ها هستش،اگه اشتباه نکنم 4 تا سیم داره
با تشکر

سلام چرا نمیشه عزیزم شما بعد از تعویض پتانسیومتر می تونید از هر نوع ولتمتری استفاده کنید ولی تو کالیبراسیون به مشکل می خورید



[nemat_j1357]

باسلام

دوست عزیز nemat_j1357ضمن تشکر از ارسال شماتیک
آن ظاهرا نمایشگر ولتاژ است نه جریان!

درسته دقیقا ولی پتانسیومتر دوم به شما ولتاژی متناسب با جریان خروجی میده که ما با اندازه گیری اون و کالیبره کردن ولتمتر جریان تقریبی رو اندازه میگیریم



[reza_476]

باسلام

برای نصب یک نمایشگر باتوجه به آمپر مورد نیاز برای جریان از میترهای عقربه ای و خرید شانت مناسب میسر میگردد



[بهبود 68]

باسلام

برای نصب یک نمایشگر باتوجه به آمپر مورد نیاز برای جریان از میترهای عقربه ای و خرید شانت مناسب میسر میگردد

داش رضای گل اگه منظور شما رو درست متوجه شده باشم شما میگین یه آمپر متر با ترانس CTبراش باید گذاشت که آمپری که دستگاه جوش میده رو نشون بده.آیا اینه منظورتون؟



[nemat_j1357]

ضمن عرض ارادت خدمت آقا رضا
ولی فکر می کنم این روش کار رو پیچیده می کنه . اگه تواین نقشه هم توجه کنین نمایشگر جریان دقیقا ولتاژ پایه وسط پتانسیومتر رو اندازه میگیره و نشون میده
http://www.upload7.ir/uploads//51338956ba90742bf3fd902da0e86792bb4c1196.jpg



[reza_476]

باسلام

شما به تاپیک منبع تغذیه 0 - 30 استادغزال توجه کن آنجا من حتی نرم افزار درجه بندی میتر را معرفی و طریقه استفاده آنرا نیز قرار دادم در مولتی مترها اگر دقت کنی در داخل مدارشان برای جریانهای کمتر از مقاومت های مختلف و جریانهای بیشتر یعنی 10 آمپر از یک شانت سیمی یک تا یک ونیم میلیمتر استفاده میکنند تا رنجهای مختلف قرائت گردد لذا برای دستگاه جوش که جریانهای خیلی بیشتر از 150 تا 300 آمپر استفاده میکند شانتش باید قویتر باشد
به فروشندگان میتر در خیابان جمهوری مراجعه کنی مشخص میشود
