افزاينده برد ريموت كنترل

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,644
با سلام :
اكثرا از برد مسافت ريموت كنترل خود ناراضي هستيد :mad::mad::mad:

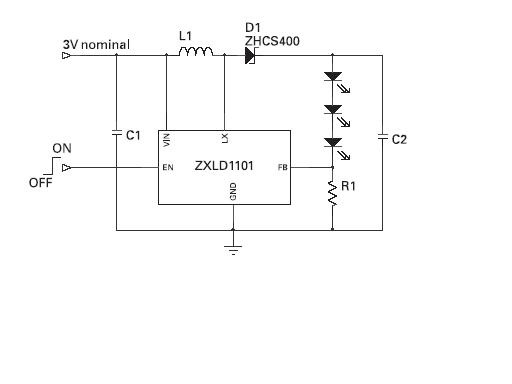

مشگلي نداشته باشيد نقشه زيرا را دانلود و به خروجي (سيم سيگنال ال اي دي و منفي و مثبت باتري) ريموت كنترل خود اضافه كنيد ........
با تشكر.
موفق باشيد .

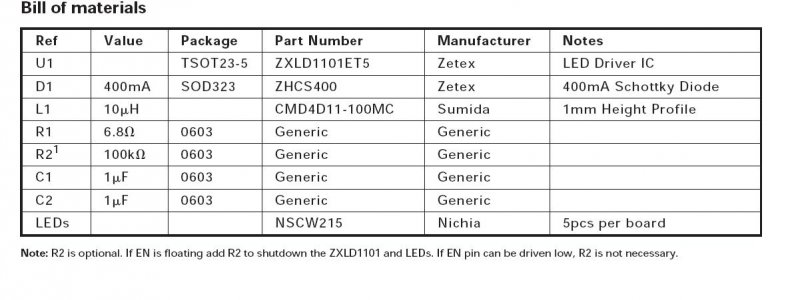

[hide] مشاهده فایل‌پیوست ZXLD1101.pdf ZXLD1101.jpgmadar.JPG[/hide]


farzad.

VIP+ افتخاری
کاربر
2007-06-29
1,432
5,490
با سلام :
اكثرا از برد مسافت ريموت كنترل خود ناراضي هستيد :mad::mad::mad:
مشگلي نداشته باشيد نقشه زيرا را دانلود و به خروجي (سيم سيگنال ال اي دي و منفي و مثبت باتري) ريموت كنترل خود اضافه كنيد ........
با تشكر.
موفق باشيد .

استاد عزیزلطفا"توضیح بیشتری درباره ساخت مدار وشماره ومقادیر قطعات بفرمایید.:dast:


mojtaba00

کاربر
2012-01-02
236
937
38
خراسان رضوی مشهد
با سلام :
اكثرا از برد مسافت ريموت كنترل خود ناراضي هستيد :mad::mad::mad:
مشگلي نداشته باشيد نقشه زيرا را دانلود و به خروجي (سيم سيگنال ال اي دي و منفي و مثبت باتري) ريموت كنترل خود اضافه كنيد ........
با تشكر.
موفق باشيد .

سلام و خسته نباشید ببخشید اگر امکان دارد قطعات مصرفی را عنوان کنید با تشکر


isadegh

کاربر
2013-03-09
10
40
ایران
با سلام و تشکر لطف کنید قطعات مورد استفاده را ذکر کنید و برد مفید این تقویت کننده را مشخص کنید


isadegh

کاربر
2013-03-09
10
40
ایران
با سلام :
اكثرا از برد مسافت ريموت كنترل خود ناراضي هستيد :mad::mad::mad:
مشگلي نداشته باشيد نقشه زيرا را دانلود و به خروجي (سيم سيگنال ال اي دي و منفي و مثبت باتري) ريموت كنترل خود اضافه كنيد ........
با تشكر.
موفق باشيد .
باسلام دوست عزیز لطفا قطعات مصرفی را مشخص و در مورد نحوه اتصال نیز توضیح بیشتری داده و همین طور برد مفید این تقویت کننده را مشخص فرمایید با تشکر


saman2008

کاربر
2009-01-24
5
8
با سلام
نمی دونم چرا دوستان مداری رو بدون بررسی و کاوش در رابطه با کار کرد آن فقط جهت تفریح قرار میدهند.نه به سوال دوستان پاسخی داده میشه و نه خود مدار را تست کرده اند.


nekooee

Senior Technical Supervisor
مدیرکل
معاونت انجمن
2007-09-21
6,777
29,852
ایران
آقای رجبی از مدیران با تجربه و معلومات ما هستند و هیچوقت مداری برای تفریح در سایت نمیگذارند!
احتمالا این تاپیک رو ندیدن که پاسخی ندادن و درضمن این تاپیک رو ایشون سال 2008 زدن الآن میدونید چند سال گذشته؟ ممکنه دیگه دسترسی به اطلاعات اون مدار هم نداشته باشند

  • Like
واکنش‌ها[ی پسندها]: gadraj

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,644
با سلام :
با عرض معذرت از همه دوستان در تاخیر پاسخ :
این طرح از برگه اطلاعاتی ایسی فوق برداشت شده و فایل اصلی پیوست شده حدود یکسال بعد اپلود متاسفانه حذف شده { گاها بدلایلی پیش میاد } و فقط شماتیک بجا مونده و تاپیک هم در دید بنده نبوده .

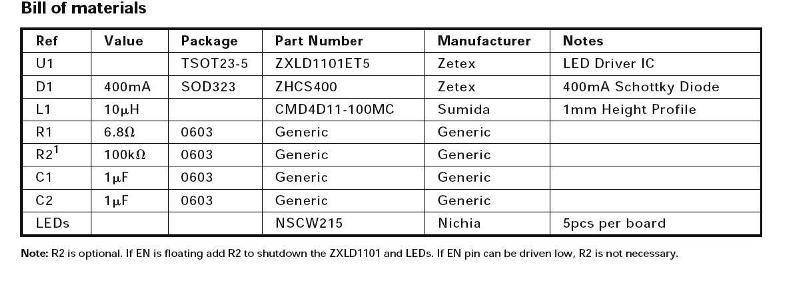

این ایسی در واقع یک درایور کنترلی برای ال ای دی ها میباشد . فایل ها را در همون پست اصلاح کردم دوباره دانلود کنید و در فایل پیوستی توضیحات به همراه مثالهایی برای ورژن و نوع چیپ ایسی با پسوند مختلف کامل هست .
البته ان موقع ایسی فوق در بازار موجود نبود تا عملا تست کنم امیدوارم حالا دسترس باشه .
راجع به برد انچه مسلم هست باید هر دو طرف در دید هم قرار بگیرند اما میتوان با مهارتهایی در مونتاژ مثل ایجاد زاویه در تابش بین ال ای دی ها - پهنای طیف را گسترش داد در این صورت که اکثرا مشکل ضعیف بودن کنترل ها نیز از همین مورد حاصل میشه را مرتفع کرد .
موفق باشید .
