اخبار: اضافه شدن امکانات جدید به تستر قطعات الکترونیک

[ajamee]

سلام
استاد ما منتظر فایل هگز هستیم



[farah676]

با عرض سلام

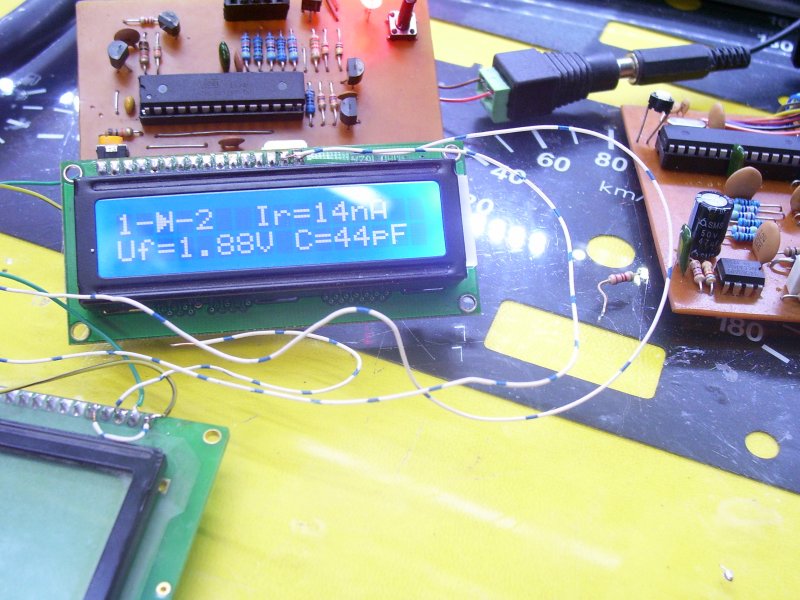

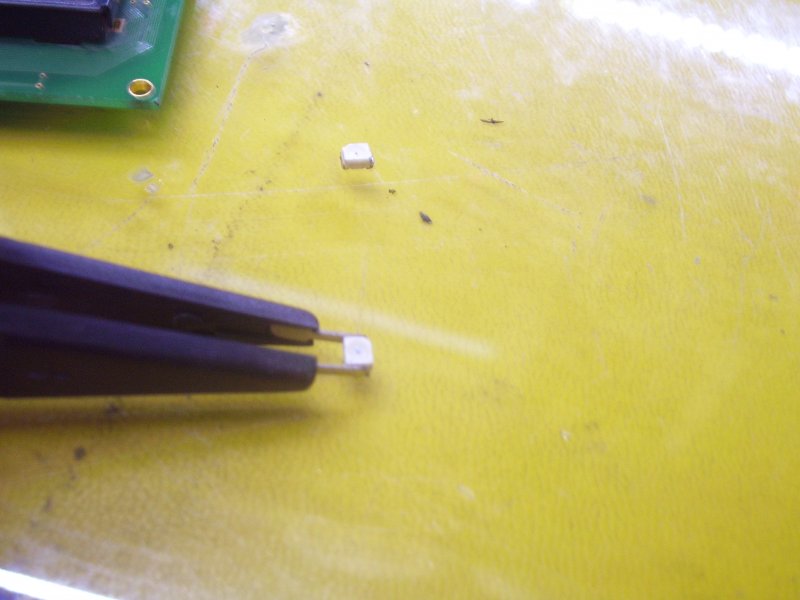

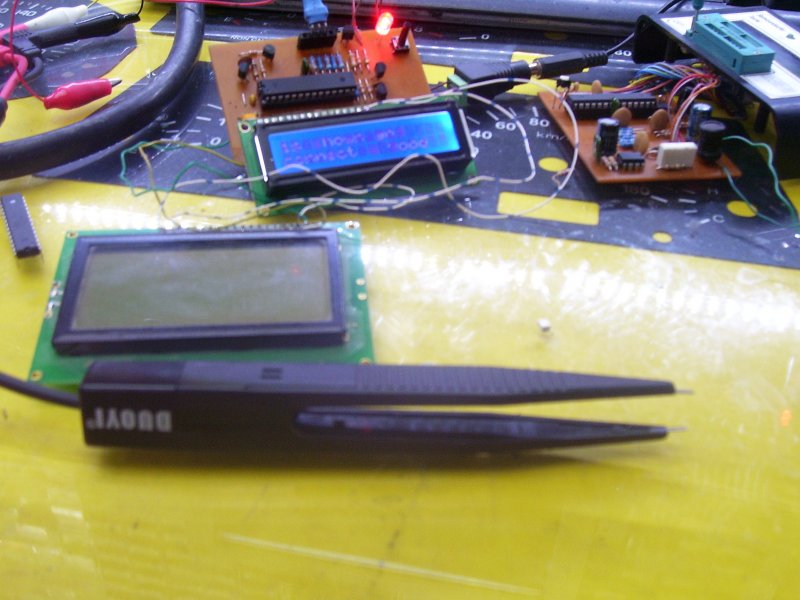

استفاده از پروب های ارزان قیمت جهت تست LED و .....
دغدغه خرابی LED با استفاده از تستر و پروب ، منتفی میشود و نیز کاتد و آند نیز مشخص میشود



[d.rmardin]

سلام همچنان منتظرفايل كامل تسترهستيم



[farah676]

با عرض سلام


فایل میکرو با قابلیت خاموشی اتوماتیک ، بدون تست دیود زنر و قابلیت هائی که در پست اول ذکر شده است و بصورت ساده میباشد
[hide]:fight:[/hide]



[alirezapc30]

با عرض سلام


فایل میکرو با قابلیت خاموشی اتوماتیک ، بدون تست دیود زنر و قابلیت هائی که در پست اول ذکر شده است و بصورت ساده میباشد
hidden content may not be quoted

با سلام و احترام.
ممنون از ارسال فایلها. من چند سال پیش نمونه ساده تر شبیه این دستگاه رو ساختم ولی این بنظر میرسه کاملتره.
چند تا سوال؟
1) ای سی MCP1702-5002 پیدا میشه؟ مدل مشابه هم داره؟

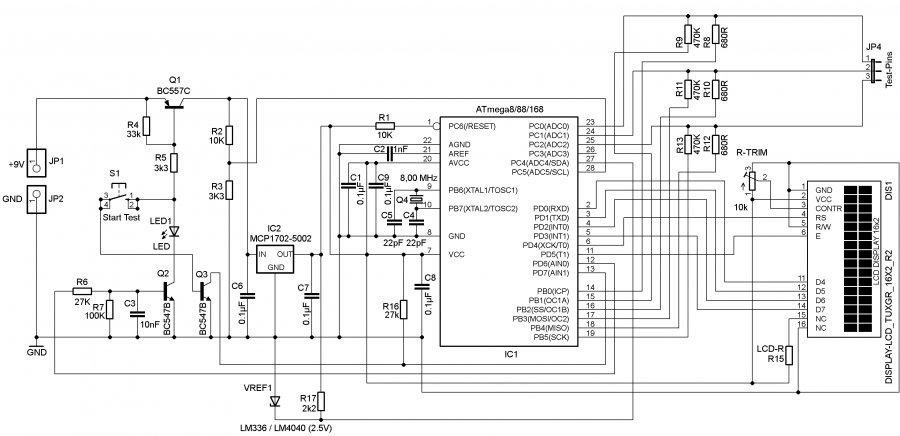

2)دیود VREF1 تو دیتا شیت سه پایه هست ولی تو نقشه دو پایه. یعنی از اون پایه سوم استفاده نمیشه؟
3)مقاومتهای R9-R13 باید از نوع دقت بالا باشند یا معمولی کفایت میکنه؟

ممنون..



[farah676]

با سلام و احترام.
ممنون از ارسال فایلها. من چند سال پیش نمونه ساده تر شبیه این دستگاه رو ساختم ولی این بنظر میرسه کاملتره.
چند تا سوال؟
1) ای سی MCP1702-5002 پیدا میشه؟ مدل مشابه هم داره؟
2)دیود VREF1 تو دیتا شیت سه پایه هست ولی تو نقشه دو پایه. یعنی از اون پایه سوم استفاده نمیشه؟
3)مقاومتهای R9-R13 باید از نوع دقت بالا باشند یا معمولی کفایت میکنه؟

ممنون..

با عرض سلام
ا- آی سی 87L05 مشابه میباشد
2- طبق عکس ارسال شده ، عمل کنید
3- اگر از 1 درصد استفاده کنید بسیار در عملکرد بهتر میباشد
خواهش میکنم



[V.GHAEDY]

سلام جناب استاد اصفهاني

با تشكر از شما استاد عزيز. اگر امكان دارد pcb مدار هم ارسال كنيد .



[farah676]

سلام جناب استاد اصفهاني

با تشكر از شما استاد عزيز. اگر امكان دارد pcb مدار هم ارسال كنيد .

با عرض سلام
PCB مدار بیشتر سلیقه ای و یا با توجه به جعبه طراحی میشود ، اگر حوصله دارید اول جعبه دستگاه را تهیه فرمائید و سپس با توجه به مقیاس آن ، مدار چاپی را طراحی کنید
در غیر این صورت فیبر خودم را ارسال کنم



[V.GHAEDY]

با عرض سلام
PCB مدار بیشتر سلیقه ای و یا با توجه به جعبه طراحی میشود ، اگر حوصله دارید اول جعبه دستگاه را تهیه فرمائید و سپس با توجه به مقیاس آن ، مدار چاپی را طراحی کنید
در غیر این صورت فیبر خودم را ارسال کنم

سلام
اكر زحمتي نيست PCB كه طراحي كرده ايد ارسال كنيد. متشكرم



[farah676]

با عرض سلام

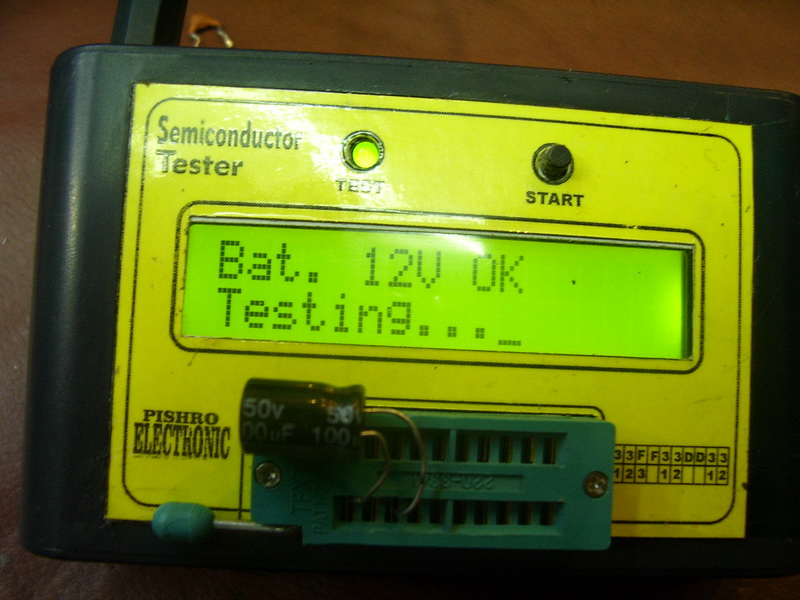

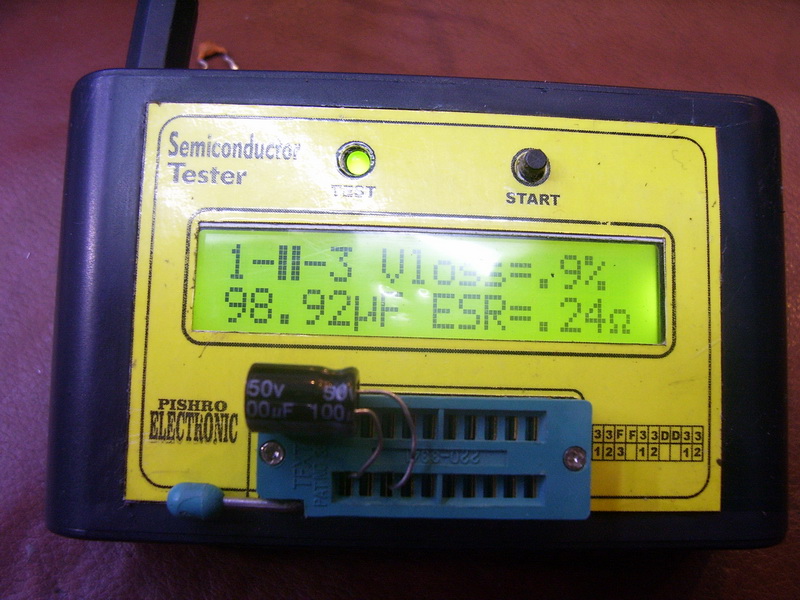

با استفاده از نرم افزار Corel Draw شما میتوانید در منزل طرح پانل را طراحی کنید و توسط پرینتر لیزر ، طرح خود را بر روی مقوا چاپ و جهت جلوگیری از پاک شدن و یا کثیف شدن طرح از چسب های اسکاچ پهن ، روکشی بر روی طرح بکشید و یا طرح خود را توسط دستگاه کپی بصورت رنگی چاپ و روکش آن را لامینیت کنید و بصورت زیباتری ، تزئین کنید
من این طرح بصورت آزمایشی چاپ کردم و اگر دقت کنید ، از دقت و ظرافت ، برخوردار نیست و فقط جهت آموزش ، عرض شد
